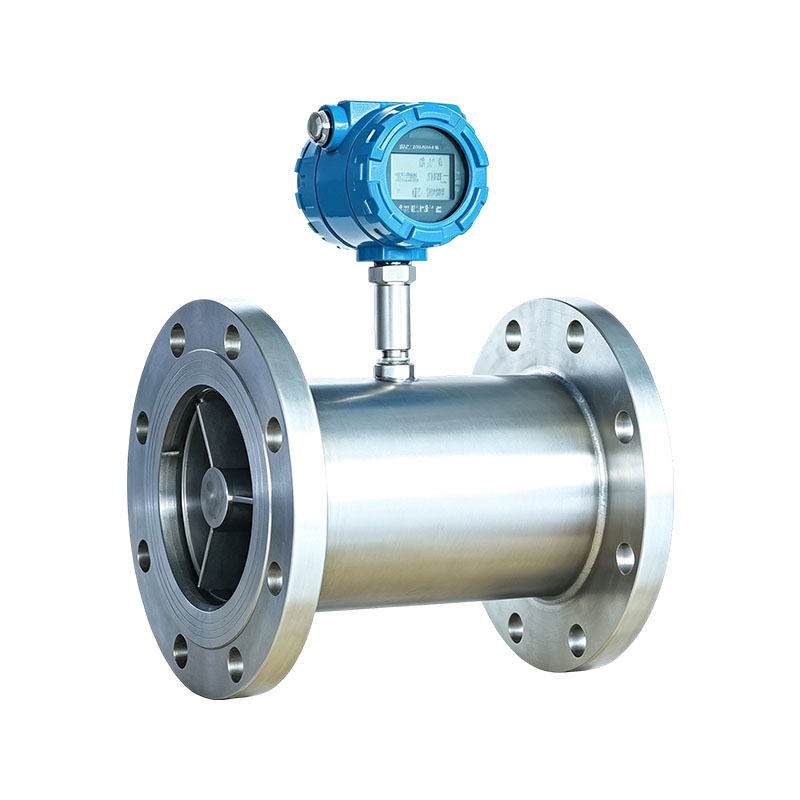

XG-GY serisi sıvı türbinli debimetre

XG-GY serisi sıvı türbinli debimetre, hıza dayalı bir akış ölçüm cihazıdır. Kapalı bir boru hattına doldurulan ve sürekli akan sıvının hacimsel akış hızını ölçmek için kullanılır. Şirketimizin türbin debimetresi, istikrarlı ürün performansı, yüksek doğruluk ve çoklu yapısal tasarımlarla ileri teknoloji ve işleme teknolojisini kullanarak kullanıcıların seçim yapmasını kolaylaştırır. Ürün petrokimya, metalurji, bilimsel araştırma ve gıda gibi endüstrilerde yaygın olarak kullanılmaktadır.

Ürün Özellikleri:
1. Ölçüm dedektörü, çok çeşitli ürün uygulamalarına ve iyi stabiliteye sahip, aşınmaya dayanıklı ve korozyon önleyici tiplere sahiptir.
2. Türbin debimetresi sıcaklık aralığı: -20~100 ° C, yüksek sıcaklık tipi -20~150 ° C.
3. Akış ölçüm aralığı geniştir; genellikle 10:1'e kadardır ve özel durumlar için 40:1'e kadar genişletilebilir.
4. Akış sensörünün birden fazla bağlantı yöntemi vardır, bu da kurulumu ve kullanımı kolaylaştırır.
5. Türbin sensörleri, düşük viskoziteli, 0,2~1,0 seviyelerine kadar yüksek doğrulukla sıvıları ölçmek için uygundur ve yüksek çalışma basınçlarına dayanabilir.
6. Pervane çift yönlü paslanmaz çelikten yapılmıştır ve daha fazla önleyici işlem gerektirir. Rulmanlar grafit, modifiye tetrafloroetilen, tungsten karbür ve değerli taşlardan yapılmıştır.
7. Akıllı devre tasarımı, güçlü işlevler, anlık akışı ve kümülatif akışı gösterir. Düşük güç tüketimi; kendi bataryası ile çalışabilmektedir; uzaktan iletim çıkışı 4-20mA, darbe, HART protokolü ile.

Ana satış noktaları:
1. Yüksek ölçüm doğruluğu ve mükemmel tekrarlanabilirlik: Geleneksel doğruluk ± %0,5 R'ye ulaşabilir, yüksek hassasiyetli modeller ± %0,2 R'ye ulaşabilir; tekrarlanabilirlik %0,05'e ulaşabilir; malzeme ticareti devri, toplu toplu ölçüm ve istikrarlı ve güvenilir ölçüm verileri için uygundur.
2. Geniş aralık, hassas yanıt: Aralık oranı 1:20'ye kadar çıkabilir, darbe sinyali çıkışı, hızlı yanıt hızı, sıfır sapma yok, akış hızındaki dinamik değişiklikleri hızlı bir şekilde yakalayabilir ve büyük akış dalgalanmalarının olduğu çalışma koşullarına uyum sağlayabilir.
3. Kompakt yapı, esnek kurulum ve adaptasyon: hafif boyut, flanşlar/kelepçeler için birden fazla bağlantı yöntemi mevcuttur; Patlamaya dayanıklı, sıhhi, yüksek voltajlı, darbe/4-20mA çoklu sinyal çıkışı için kullanılabilir, PLC ve DCS sistemlerine bağlanmaya uygundur.
4. Küçük basınç kaybı, uzun vadeli stabilite: düzgün akış kanalı, düşük basınç kaybı, boru hattı enerji tüketiminden tasarruf; İsteğe bağlı sert alaşımlı/değerli taş rulmanlar, temiz ortam koşullarında ve basit temel bakım koşullarında uzun hizmet ömrüne sahiptir.

Uygulama endüstrisi :
1. Petrol rafine petrol endüstrisi: dizel, benzin, yağlama yağı ve diğer petrol ürünlerinin nakliye, yükleme ve ticaret ölçümü ve yakıt besleme oranı.
2. İnce kimya endüstrisi: Organik solventler, katkı maddeleri ve saf su gibi temiz, düşük viskoziteli sıvılar için proses bileşenleri ve malzeme ölçümü.
3. Yiyecek ve içecek endüstrisi: meyve suyu, yemeklik yağ, alkol vb.; a, hammaddelerin kantitatif beslenmesi için sıhhi kelepçe türbin debimetresi kullanılır.
4. Su arıtma/drenaj endüstrisi: arıtılmış suyun, endüstriyel dolaşımdaki suyun ve arıtılmış su borusu ağının akışının izlenmesi ve niceliksel kontrolü.

Bize Ulaşın
ÖNV：XG-DBL Tipi Dinamik Basınç Diferansiyel Akış ÖlçerSONRAKİ：XG-LG Serisi Akış Ölçüm Kısma Cihazı
SSS Performans Özellikleri

S1: Sıvı türbinli debimetreler, kanalizasyon ve büyük miktarda katı parçacık içeren ortamlar gibi ortamları ölçebilir mi?
C: Uygun değil. Türbin içerisinde pervaneler ve yataklar bulunmaktadır ve katı yabancı maddeler yatakları kolaylıkla aşındırıp pervanelere sıkışabilir. Kirli ve partiküllü ortamlar için diğer tipteki akış ölçerlerin kullanılması tavsiye edilir. Yalnızca temiz, düşük viskoziteli, tek fazlı sıvılar için uygundur.

S2: Boru hattındaki kabarcıkların varlığının ölçüm sonuçları üzerindeki etkisi nedir?
C: Sıvılarda gaz bulunması, yüksek okuma değerlerine, ölçüm dalgalanmalarına ve ciddi durumlarda pervanede darbe hasarına neden olabilir. Ortam borusunun dolu ve kabarcıksız olduğundan emin olmak için akış ölçerin yukarı akışına bir hava temizleyici takılması önerilir.

S3: Kurulum için düz bir boru bölümü gerekiyor mu?
C: Buna ihtiyacım var, öyle. Yukarı akış genellikle 10D düz boru kesiti ve aşağı akış 5D gerektirir; dirsekler, valfler ve değişken çaplar akış alanını bozabilir ve ölçüm doğruluğunu azaltabilir. Kurulum boru hattının doldurulmasını sağlamalıdır ve yatay veya dikey olarak yukarı ve aşağı kurulumun yapılması tavsiye edilir.

S4: Bakım genellikle ne sıklıkla yapılır?
C: Yağ ve saf su gibi ortamları temizleyin ve pervaneleri ve yatakları her 1-2 yılda bir söküp temizleyin. Eser miktarda yabancı madde içeriyorsa ortamın her altı ayda bir kontrol edilmesi tavsiye edilir. Pervaneyi aşınma ve elyaf dolaşması açısından kontrol etmeye odaklanın ve pervaneyi düzenli olarak inceleme ve kalibrasyon için gönderin.

DN (mm) Akış Aralığı @ ±0,2 % (m³/h) Akış Aralığı @ ±0,5 % (m³/h) Akış Aralığı @ ±1,0 % (m³/h) Nominal Basınç (MPa) Maks. Basınç Kaybı (MPa) Bağlantı Yöntemleri
Dişli Flanşlı Sıhhi Yüksek Viskozite
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

Not: “*” ile işaretlenen ürünler özel siparişlerdir. Orta viskozite aralığı: ≤10 MPa·s; sıvı sıcaklığı: 20–120 °C

XG-GY Sıvı Türbin Akış Ölçer
Nominal Çap —XXX 100, DN100 anlamına gelir
Yapı Tipi Z Akıllı Hepsi Bir Arada
L Bölünmüş Tip
Sensör Süreci 1 Standart
2 Aşınmaya Dayanıklı
3 Korozyona Dayanıklı
Nominal Basınç 1 1,6 MPa
2 2,5 MPa
3 4,0 MPa
4 6,3 MPa
5 16MPa
6 25MPa
7 40 MPa
Bağlantı Türü G Ekleme Türü
R Diş Sızdırmaz Dişli Tip
F Flanşlı Type
J Kelepçe (Gofret) Tipi
K Hızlı Bağlantı Türü
doğruluk 1 0.2
2 0.5
3 1
Patlamaya Dayanıklı 0 Patlamaya Dayanıklı Olmayan
1 Patlamaya Dayanıklı
Sinyal Çıkışı 1 Nabız
2 4 – 20 mA
3 HART'lı
Entegre Güç Kaynağı 1 Dahili Pil
2 Pil 24 VDC Çift Seçilebilir
3 Harici 24 VDC
