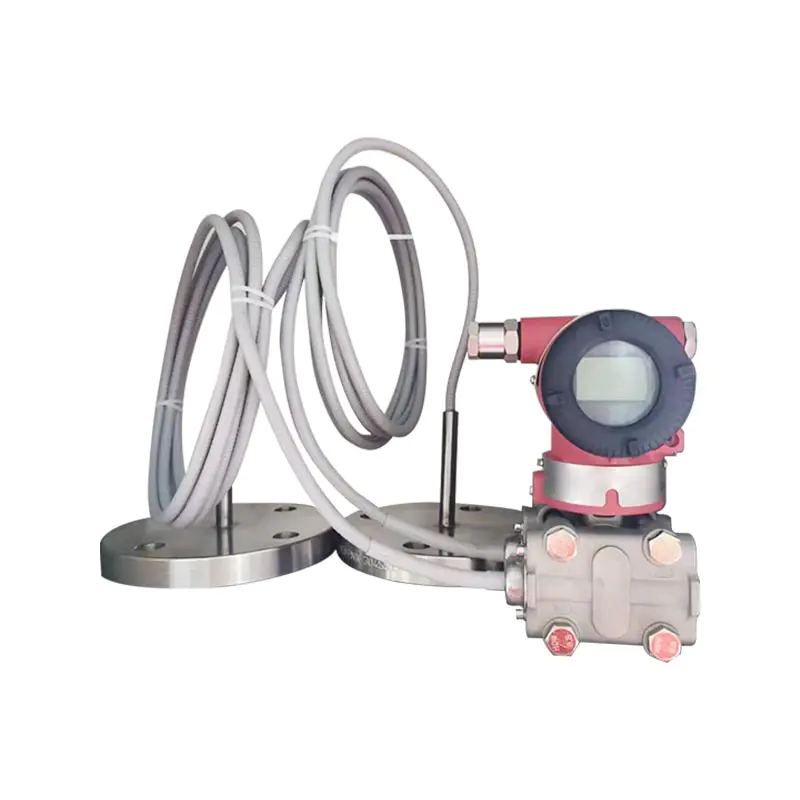

XG3051DP Diferansiyel basınç uzaktan vericisi

S1: XG3051DP çift flanşlı uzaktan vericinin ölçüm için ana amacı nedir?
A: Esas olarak fark basıncını ölçmek için kullanılır; Genellikle kapalı tanklarda sıvı seviyesini, akış hızını ve orta yoğunluğu ölçmek için kullanılır. Sensör gövdesinin orta derecede tıkanmasını ve korozyonunu önlemek için yüksek viskozite, kolay kristalleşme, güçlü korozyon ve yüksek sıcaklıktaki ortamlar için uygun çift flanşlı kılcal izolasyon yapısı, 4-20mA HART çıkışı ve DCS/PLC sistemi ile arayüz.
S2: Çift flanş montajından sonra hatalı sıfır noktası ve sayısal kaymanın nedenleri nelerdir?
C: Kaymaya çevresel sıcaklık değişiklikleri, kılcal basınç, membran ölçeklenmesi ve kristalleşme ve yanlış geçiş parametresi ayarları neden olabilir. Kurulumdan sonra yerinde sıfır noktası geçişi gerçekleştirilmelidir; Kılcal damarların sıkışmasından ve küçük çaplı bükülmesinden kaçının; Çalışma sıcaklığı önemli ölçüde değiştiğinde cihazın sönümlemesini uygun şekilde artırın.
S3: Flanş diyaframının malzemesi nasıl seçilir?
C: Normal çalışma koşulları için 316L paslanmaz çelik seçilmiştir; Aşındırıcı ortam Hastelloy alaşımı ve tantal filmden seçilebilir. Sipariş verirken diyafram ve kılcal dolum sıvısının kolay eşleştirilmesi için ortam adını, sıcaklığı ve basıncı belirtin.
S4: Kılcal boruların kurulumuna ilişkin tabular nelerdir?
C: Kılcal boruların kesilmesine veya sert bir şekilde bükülmesine izin verilmez; minimum bükülme yarıçapı> 50 mm'dir ve sıkıştırılamaz veya çarpılamaz. Kılcal borunun içi sızdırmazlık sıvısı ile doldurulur. Hasar gördüğünde ve sızıntı yaptığında cihaz doğrudan arızalanır ve yerinde onarılamaz.

İletme flanşları olmadan tek taraflı iletme için proses bağlantı talimatları

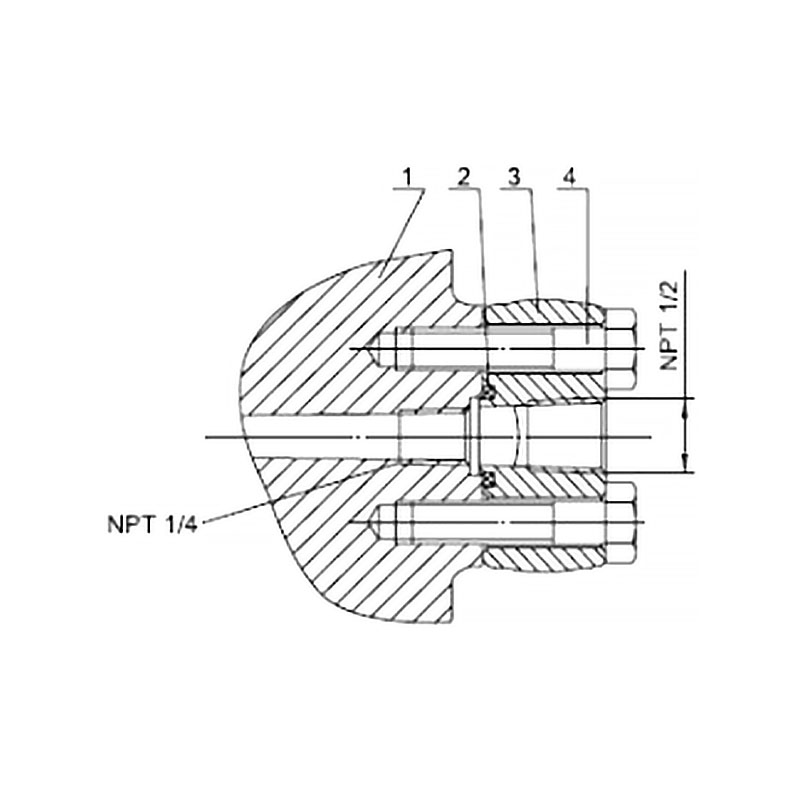

1/2-NPT Paslanmaz Çelik Eliptik Flanş (Kod 1)		1. Basınç Odası Flanşı
		2. O-halka contası
		3. NPT 1/2 Eliptik Flanş Bağlantısı
		4. Cıvata

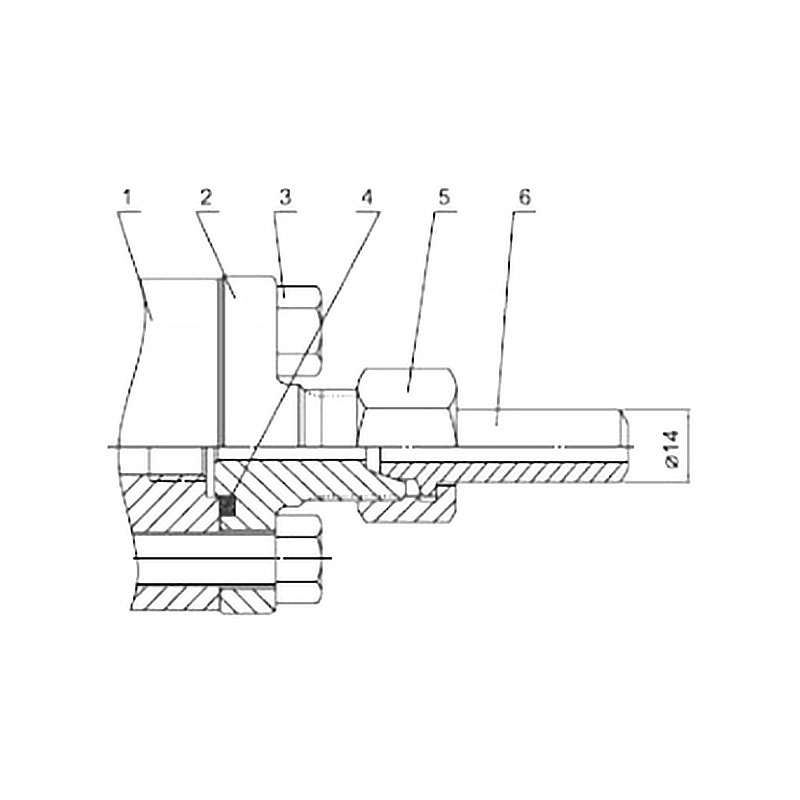

M20x1.5 Paslanmaz Çelik T-Konnektör (Kod 2)		1. Basınç odası flanşı
		2. M20×1,5 T-şekilli erkek dişli bağlantı parçası
		3. Cıvata
		4. O-halkası
		5. M20×1,5 somun
		6. Basınç giriş borusu

Ölçüm Parametreleri: Fark Basıncı, Sıvı Seviyesi

Uzaktan vericinin minimum aralığı, Tablo 1 ve Tablo 2'deki minimum aralıklar arasındaki değerden büyük olan değer olmalıdır.
Ayarlanabilir aralık minimum aralıktan az olmamalıdır. Uzaktan vericinin maksimum aralığı, verici gövdesinin maksimum aralığı ile seviye flanşının nominal basıncı arasındaki değerden küçük olan değer olacaktır.

Çıkış Sinyali
2 telli, 4–20 mA DC HART çıkışı, dijital iletişim; HART protokolü 4–20 mA DC sinyalinin üzerine eklenir.
Çıkış Sinyali Limitleri: Imin = 3,9 mA, Imax = 20,5 mA

Amplifikatör bileşeninin sönümleme sabiti 0,1 s'dir; sensörün ve uzaktan conta flanşının zaman sabiti, sensör aralığına, aralık oranına, kılcal uzunluğa ve doldurma sıvısının viskozitesine bağlı olarak 0,2 ~ 6 s arasında değişir.
Ek ayarlanabilir zaman sabiti 0,1 ~ 60 sn. arasındadır.

Verici gövdesi herhangi bir pozisyonda sabitlenebilir. Optimum kurulum koşulu, proses flanş milinin dikey tutulmasıdır. Konum sapması düzeltilebilir bir sıfır kaymasına neden olacaktır. Elektronik muhafaza 360°'ye kadar döndürülebilir ve ayar vidası onu herhangi bir açısal konumda sabitleyebilir.
Uzak conta flanşı, ANSI/DIN standartlarına uygun bir eşleşen flanşa bağlanır. Karşı flanşta yumuşak bir conta ve montaj cıvataları ve somunları bulunacaktır (cıvata ve somunlar kullanıcılar için isteğe bağlıdır).
Çift uzaktan contalı vericiler için, kılcal düzenekler ve uzak conta flanşları mümkün olduğunca aynı ortam sıcaklığına sahip bir ortama monte edilecektir.
Kılcalın minimum bükülme yarıçapı 75 mm'dir. Sarma kesinlikle yasaktır!

Çevre koşulları

Proses ortamı limiti sıcaklık limiti
Ortam sıcaklığı:-30~400°C

Not: Yukarıdaki sıcaklık ve basınç aralığını aşan değerlere özellikle dikkat edilmelidir; bunlar aracılığıyla karşılanabilir
özel tasarım.

Güç ve Yük Koşulları
Güç kaynağı voltajı 24V
R≤(Us-12V) /Imaks kQ 2
burada Imaks=23 mA
Maksimum güç kaynağı voltajı: 42VDC
Minimum güç kaynağı voltajı: 12VDC,15VDC(arkadan aydınlatmalı LCD ekran)
Dijital iletişim yük aralığı: 250~600Q

Not: (1) A Performans Düzeyi Açıklaması: Test sırasında performans, teknik spesifikasyon sınırları dahilinde normaldir.
(2) B Performans Seviyesi Açıklaması: Test sırasında işlevler veya performans geçici olarak azalır veya kaybolur ancak kendi kendine düzelebilir; gerçek çalışma koşulları, depolama ve veriler değişmeden kalır.

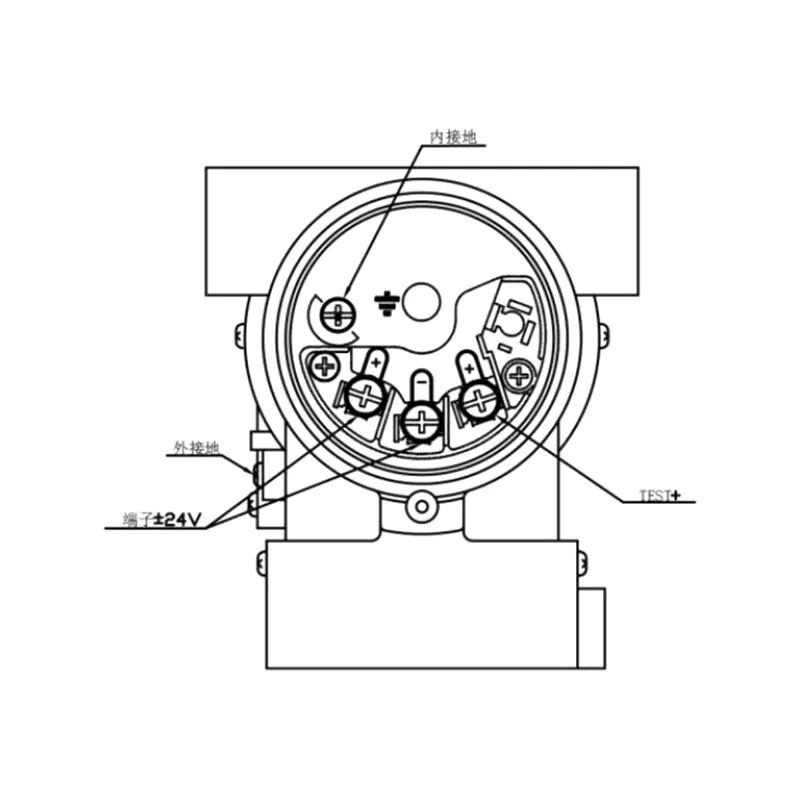

Şekil 5: Elektrik Bağlantı Şeması

Not: Hızlı arayüz işlevi sinyal terminaline eşdeğerdir.

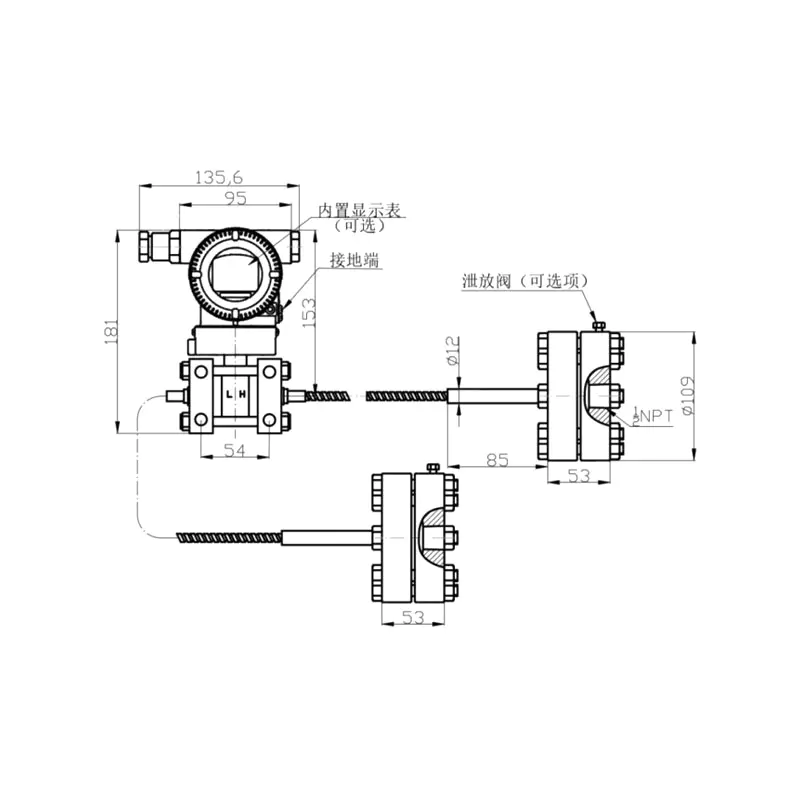

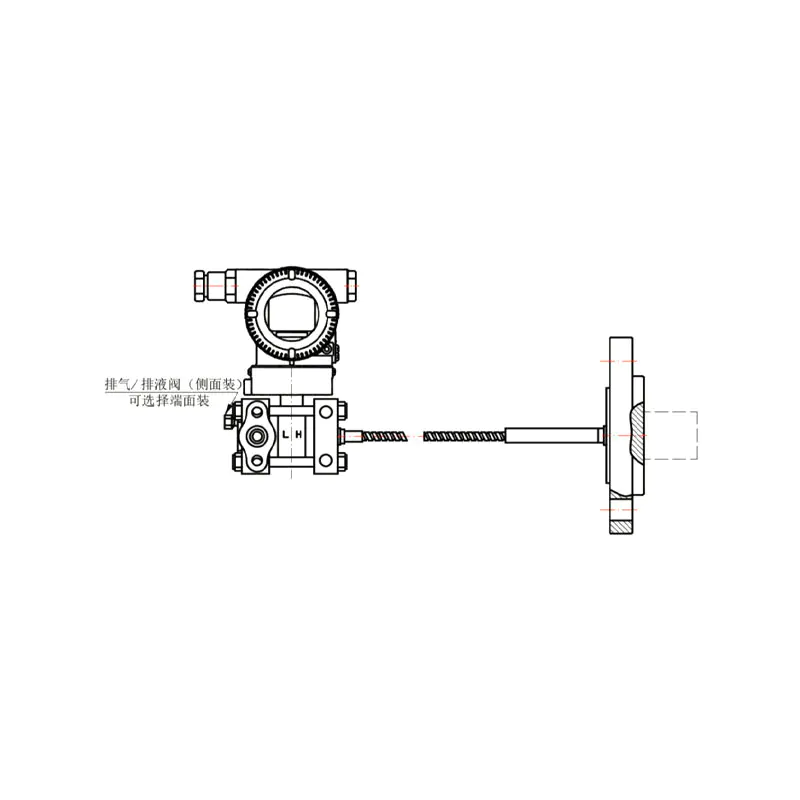

Çizim 1: Temel Tip Çift Taraflı Fark Basınç Uzaktan Conta Montaj Çizimi	Çizim 2: Temel Tip Tek Taraflı Fark Basınç Uzaktan Conta Montaj Çizimi

Not:
(1) Tek taraflı temel tip diferansiyel basınç uzak conta düzeneği, verici gövdesinin yüksek basınç tarafına veya düşük basınç tarafına monte edilebilir.
(2) Tek taraflı veya çift taraflı temel tip fark basıncı uzak conta düzenekleri için verici gövdesinin kurulum yöntemi, XG3051DP serisi fark basıncı vericisininkiyle aynıdır.

Not:Usercanoptionallyequipinsaatonbosannut.

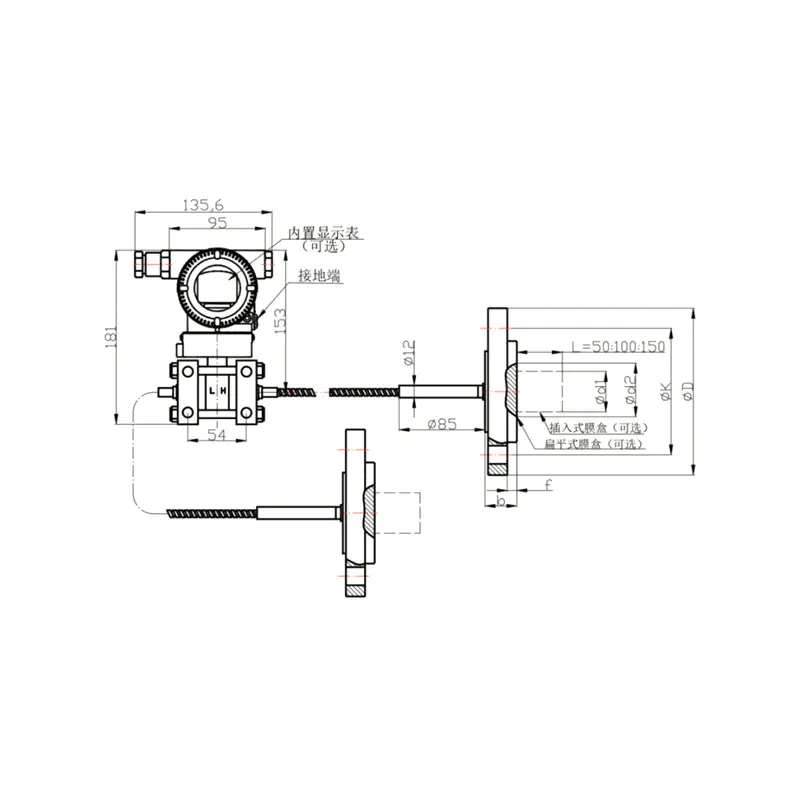

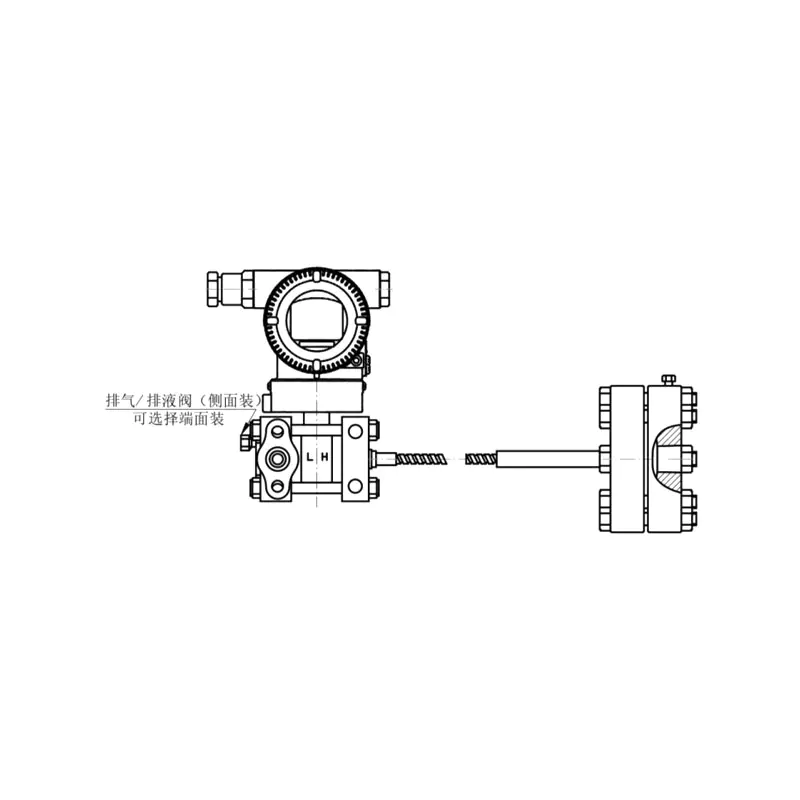

Şekil 3	Şekil 4 Tek Taraflı Dişli Diferansiyel Basınç Uzaktan Conta Düzeneği

Not:
(1) Tek taraflı vida dişi monteli diferansiyel basınç uzak conta tertibatı, verici gövdesinin yüksek basınç tarafına veya düşük basınç tarafına monte edilebilir.
(2) Tek taraflı ve çift taraflı vidalı diferansiyel basınç uzak conta düzenekleri için verici gövdesinin kurulum yöntemi, XG3051DP serisi fark basınç vericisininkiyle aynıdır.
