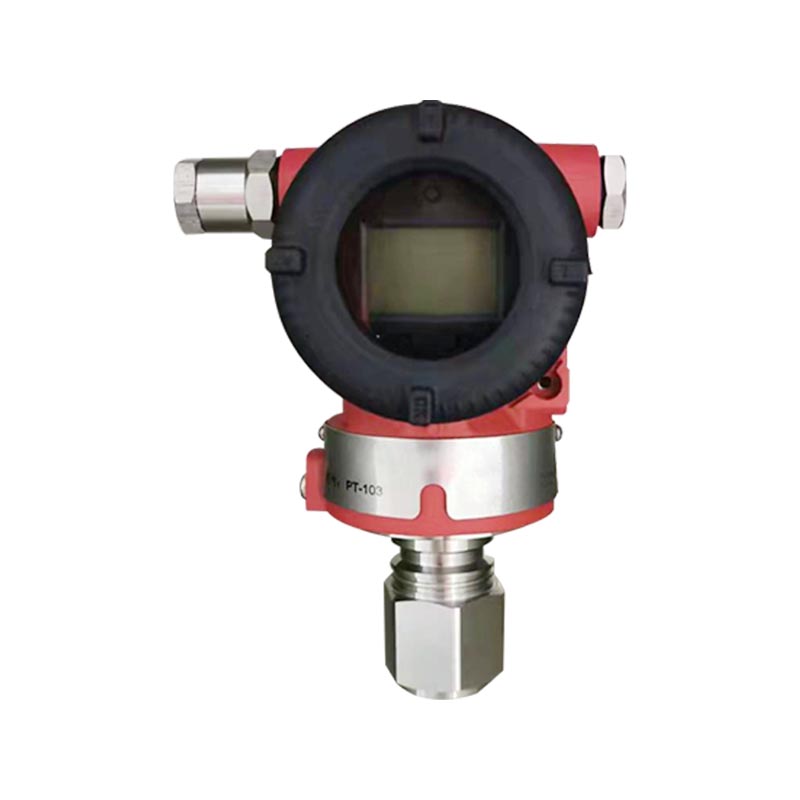

XG3051T Diferansiyel basınç/mutlak basınç vericisi

Ürün Tanıtımı:
XG3051T, iki tipte mevcut olan 3051T serisi akıllı doğrudan bağlantılı bir basınç vericisidir: gösterge basıncı ve mutlak basınç; Kapasitif algılamayı benimser, 316L diyafram, 4-20mA HART çıkışı, 24VDC güç kaynağı, doğruluk %0,075-0,15 FS, isteğe bağlı LCD, yerel/manuel kalibrasyon desteği, patlamaya dayanıklı kabuk, IP65 koruması, geniş kapsama alanı, darbe direnci, iyi uzun vadeli stabilite, doğrudan proses boru hatlarına monte edilir, basınç aksesuarlarına gerek yoktur.

Ana uygulamalar:
Gazların, sıvıların ve buharların basıncını ölçün; Petrokimya, kimya, enerji, metalurji, su arıtma ve petrol ve gaz boru hattı ağlarında kullanılır; mutlak basınç türü vakum, negatif basınç, damıtma ve damıtma koşulları için uygundur; gösterge basıncı, sıradan boru hatlarının ve tank alanlarının basıncını izlemek için kullanılır ve DCS/PLC kontrol sistemlerine bağlanır.

Bize Ulaşın
ÖNV：XG3051T Diferansiyel basınç/mutlak basınç uzaktan vericisiSONRAKİ：Sonraki makale yok
SSS Performans Özellikleri Fonksiyonel Özellikler Kurulum Proses Bağlantı Talimatları Fiziksel Özellikler
S1: XG3051T gösterge basıncı ile mutlak basınç modelleri arasında nasıl ayrım yapılır ve bunlar birbirinin yerine kullanılabilir mi?
C: Gösterge basıncı yerel atmosferik basınca dayanmaktadır ve mutlak basınç mutlak vakuma dayanmaktadır. Donanım körükleri farklıdır ve doğrudan değiştirilemez; Vakum çalışma koşulları için mutlak basınç tipi tercih edilirken, normal boru hattı basıncı için gösterge basınç tipi tercih edilir.

Q2: Çıkış sinyali 4-20mA'dir. HART protokolünü destekliyor mu?
C: XG3051T standart olarak parametreler için manuel olarak ayarlanabilen 4-20mA HART ile birlikte gelir veya basınç değerlerini yerel olarak görüntülemek için yerel bir LCD kafası seçilebilir.

S3: Ortam, verici diyaframına doğrudan temas edebilir mi ve hangi malzemeyle temas halindedir?
C: Doğrudan bağlantı yapısı ortamı doğrudan diyaframla temas eder ve standart diyafram 316L paslanmaz çeliktir; Güçlü aşındırıcı ortamlar, çalışma koşullarının önceden onaylanmasını ve özel membran malzemelerinin seçilmesini gerektirir.

S4: Verici çıkış arızasının ve sayısal sıçramanın yaygın nedenleri nelerdir?
C: Öncelikle 24V güç kaynağının normal olup olmadığını ve kablolarda gevşek bağlantı olup olmadığını kontrol edin; İkinci olarak, süreç ortamının etkisini ve engellenmesini araştırın; HART kontrol ünitesini tekrar sıfırlayıp kalibre edin ve aralık ayarlarında herhangi bir anormallik olup olmadığını kontrol edin.

S5: XG3051T hangi saha ortamları ve patlamaya dayanıklılık seviyeleri için uygundur?
A: Koruma seviyesi IP65, patlamaya dayanıklı seçimi destekler; Petrokimya, kimya, su arıtma, enerji ve diğer saha uygulamaları için uygundur; Aralığı aşan yüksek sıcaklıklardan ve güçlü titreşimli ortamlardan kaçının ve ortam sıcaklığı, ürün spesifikasyon aralığını aşmamalıdır.

Aralığın ayarlanması için referans doğruluğu
(Sıfır bazlı doğrusallık, histerezis ve tekrarlanabilirlik dahil)±%0,075 TD＞10 ise (TD = Maksimum Aralık / Ayarlanmış Aralık), o zaman:±(0,0075 × TD)%

Ortam Sıcaklığı Etkisi
Aralık Kodu -20°C ~ 65°C'de Toplam Etki
Konşimento/Kahvaltı ±(0,30×TD 0,20)%×Açıklık
Diğerleri ±(0,20×TD 0,10)%×Açıklık
Aralık Kodu -40°C ~ -20°C ve 65°C ~ 85°C'de Toplam Etki
Konşimento/Kahvaltı ±(0,30×TD 0,20)%×Açıklık
Diğerleri ±(0,20×TD 0,10)%×Açıklık

Aralık Aşırı Etkisi
±%0,075 x Açıklık

Uzun Vadeli Kararlılık

Aralık Kodu Efekt (Sürüklenme)
Konşimento/Kahvaltı ±%0,2×Aralık / 1 yıl
Diğerleri ±%0,1×Aralık / 1 yıl


Güç Kaynağı Etkisi
±0,001%/10V (12~42V DC), ihmal edilebilir

Aralık ve Ölçüm Aralığı (XG3051T-Gösterge Basıncı)
Aralık Kodu Tür kPa çubuk
B Aralık 0,6~6 6~60mçubuk
Açıklık -6~6 -60~60 mbar
C Aralık 2~40 0,02~0,4
Açıklık -40~40 -0,4~0,4
D Aralık 2,5~250 0,025~2,5
Açıklık -100~250 -1~2,5
F Aralık 30~3000 0,3~30
Açıklık -100~3000 -1~30
G Aralık 0,1~10MPa 1~100
Açıklık -0,1~10MPa -1~100
H Aralık 0,21~21MPa 2.1~210
Açıklık -0,1~21 MPa -1~210
I Aralık 0,4~40MPa 4~400
Açıklık -0,1~40 MPa -1~400
J Aralık 0,6~60 MPa 6~600
Açıklık -0,1~60 MPa -1~600


Aralık and Measureme nt Aralığı (XG3051T- Mutlak Basınç）

Aralık Kodu Tür kPa çubuk
L Aralık 2~40 0,02~0,4
Açıklık 0~40 0~0,4
M Aralık 2,5~250 0,025~2,5
Açıklık 0~250 0~2,5
O Aralık 30~3000 0,3~30
Açıklık 0~3000 0~30
Öğe Açıklama
Aralık Limits Aralığın üst ve alt sınırları dahilinde isteğe göre ayarlanabilir. Performans özelliklerini optimize etmek için mümkün olan en düşük kısma oranına sahip aralık kodunun seçilmesi önerilir.
Sıfır Ayarı Sıfır ve aralık, aşağıdaki koşullar sağlandığı takdirde tabloda belirtilen ölçüm aralığı dahilindeki herhangi bir değere ayarlanabilir: Kalibre Edilmiş Açıklık ≥ Minimum Açıklık.
Montaj Konumu Etkisi Diyafram yüzeyine paralel montaj konumu değişikliği sıfır sapmaya neden olmaz. Diyafram yüzeyine göre 90°'nin üzerinde montaj konumu sapması için: C aralığı sıfır sapma gösterir ＜0,25kPa; diğer aralıklar sıfır sapma <0,15kPa sergiler. Tüm sıfır sapmalar sıfır noktası ayarıyla düzeltilebilir. Yayılma etkisi yok.
Çıkış 2 kablolu, 4‑20mA DC. İsteğe bağlı HART dijital iletişimi. Doğrusal veya karekök çıktı seçilebilir.
Çıkış signal limits: Imin=3.9 mA, Imax=20.5 mA
Alarm Akımı Düşük alarm (minimum): 3,7mA
Yüksek alarm (maksimum): 21mA
Alarm yok modu (basılı tutun): Arızadan önce geçerli akım değerini koruyun
Fabrika varsayılan alarmı: Yüksek alarm modu
Tepki Süresi Amplifikatör sönümleme sabiti: 0,1s; Sensör zaman sabiti: 0,1‑1,6s (menzil ve kısma oranına bağlıdır). Ek ayarlanabilir zaman sabiti: 0,1‑60s.
Isınma Süresi <15s
Ortam Sıcaklığı −40~85°C
−20~65°C (LCD ve FKM sızdırmazlık halkasıyla)
Depolama / Taşıma Sıcaklığı −50~85°C
−40~85°C (with LCD)
Basınç Limitleri Vakumdan maksimum aralığa kadar.


Aşırı Yük Limiti:

Aralık 6 kPa 40kPa 250kPa 3 MPa
Kod (B) (K/L) (Gün/A) (F/O)
Aşırı Yük Limiti 0,2 MPa 1 MPa 4MPa 16MPa
Aralık 10 MPa 21 MPa 40 MPa 60 MPa
Kod (H) (ben) (ben) (K)
Aşırı Yük Limiti 20 MPa 50MPa 50MPa 70 MPa


Elektromanyetik Uyumluluk (EMC)
Sonraki sayfaya bakın, EMC Ek'

Güç Kaynağı ve Yük Koşulları
Güç kaynağı voltajı 24V,R ≤ (Us-12V)/Imax k
burada Imaks=23 mA
Maksimum güç kaynağı voltajı: 42VDC
Dijital iletişim yük aralığı: 230~600Ω

Elektrik Bağlantısı
M20×1,5 kablo rakoru; 0,5~2,5mm² iletkenlere uygun terminaller.

Proses Bağlantısı
Standart proses bağlantısı: NPT 1/2 iç dişli. NPT 1/2, G1/2, M20×1,5 dış dişli ve KF16 vakum bağlantı noktası için adaptörler mevcuttur.

Proses Bağlantı Açıklaması (Kod 1)
Standart Format (Kod 1)

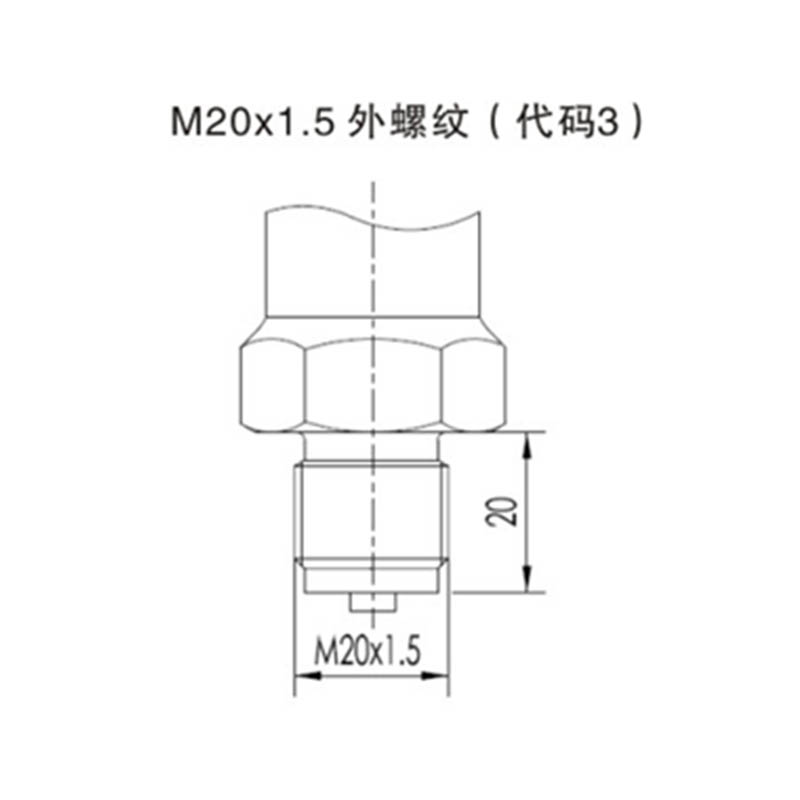

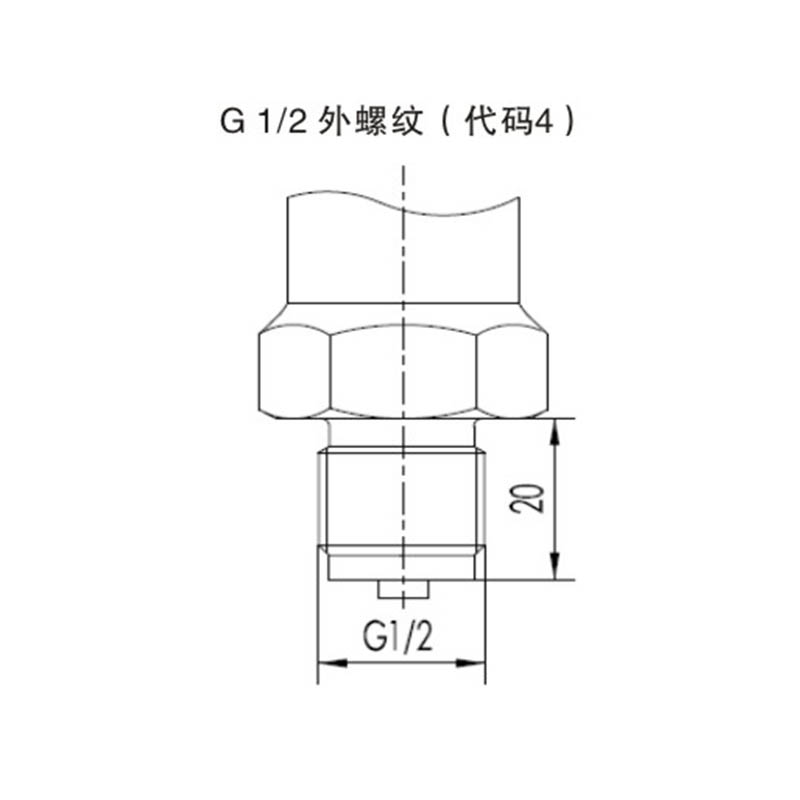

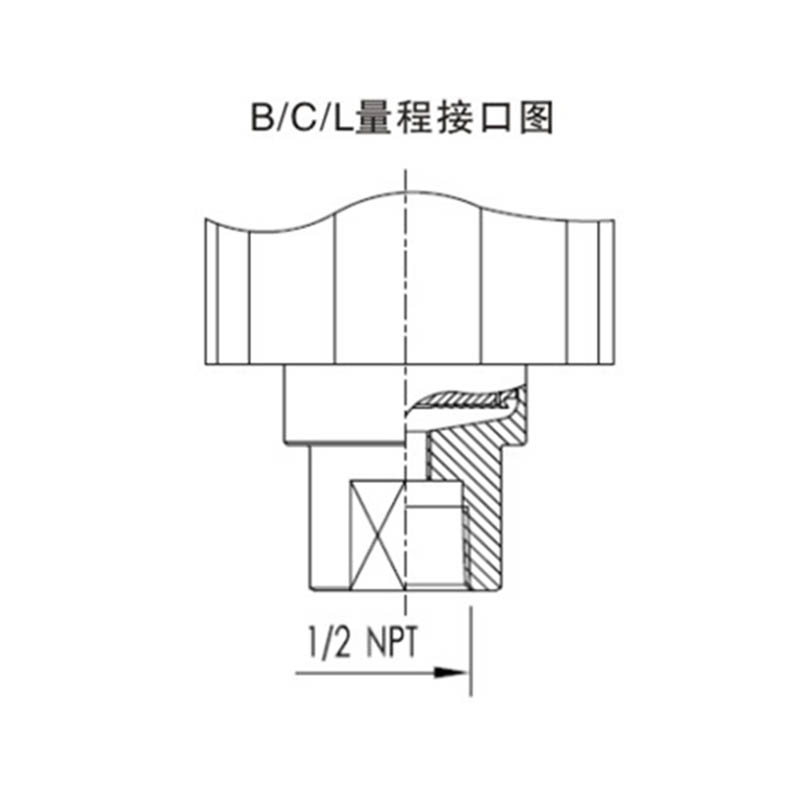

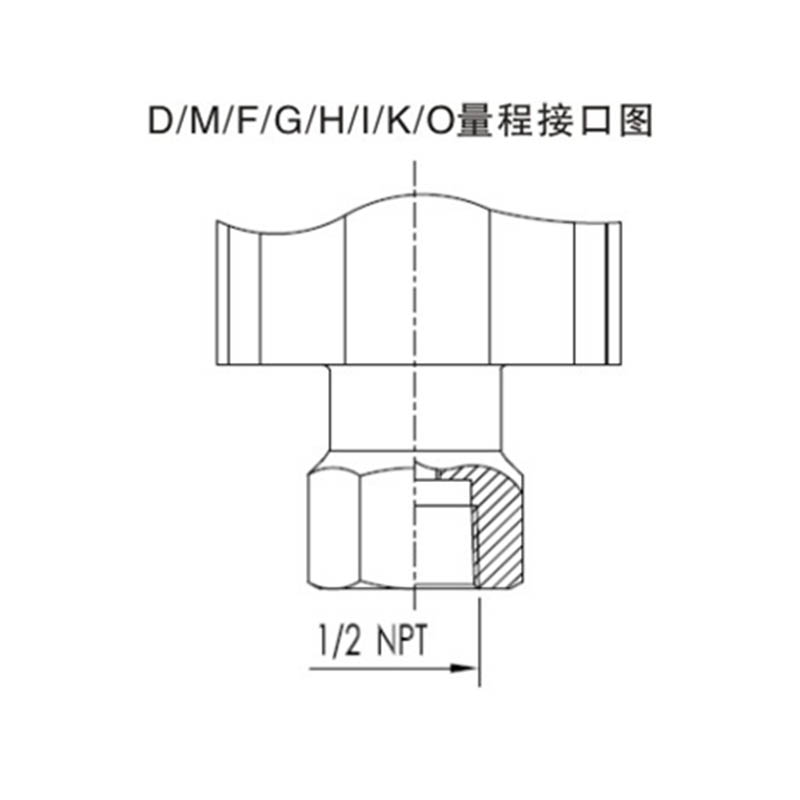

100064-Mjut 100054-1-6F2j
Türev Arayüz Formu

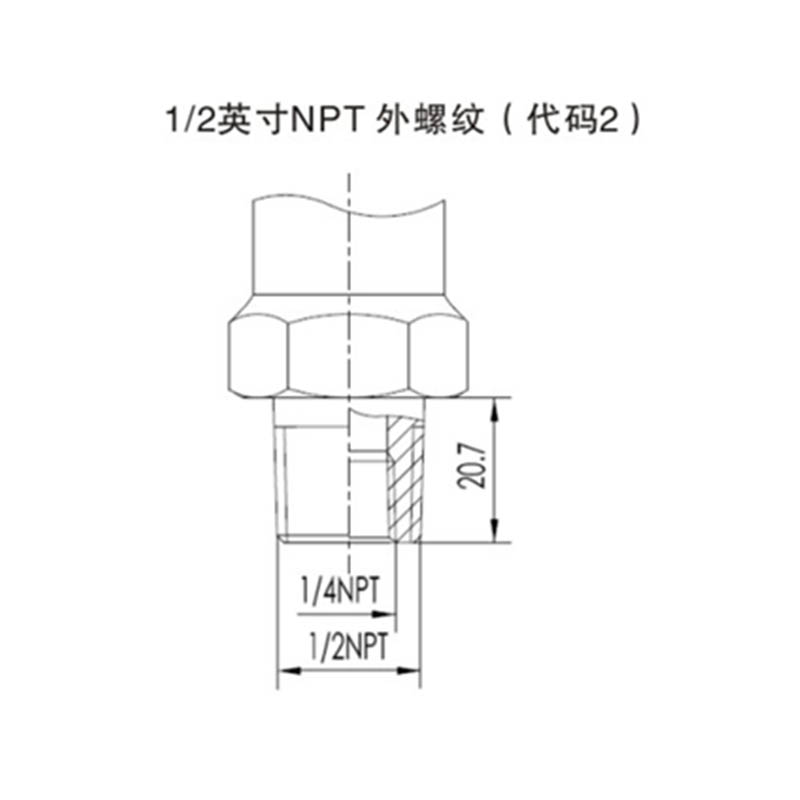

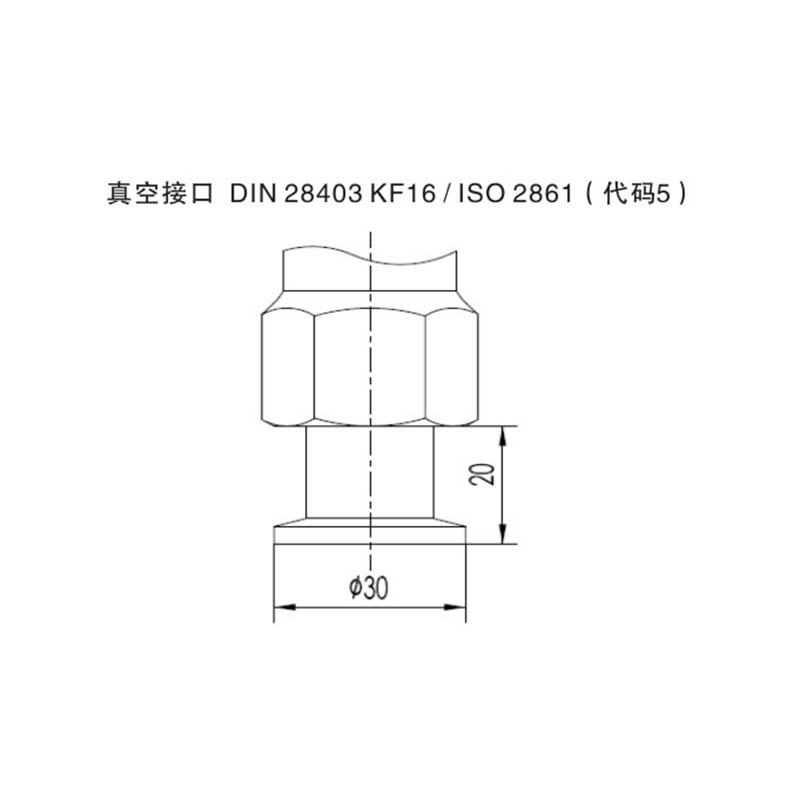

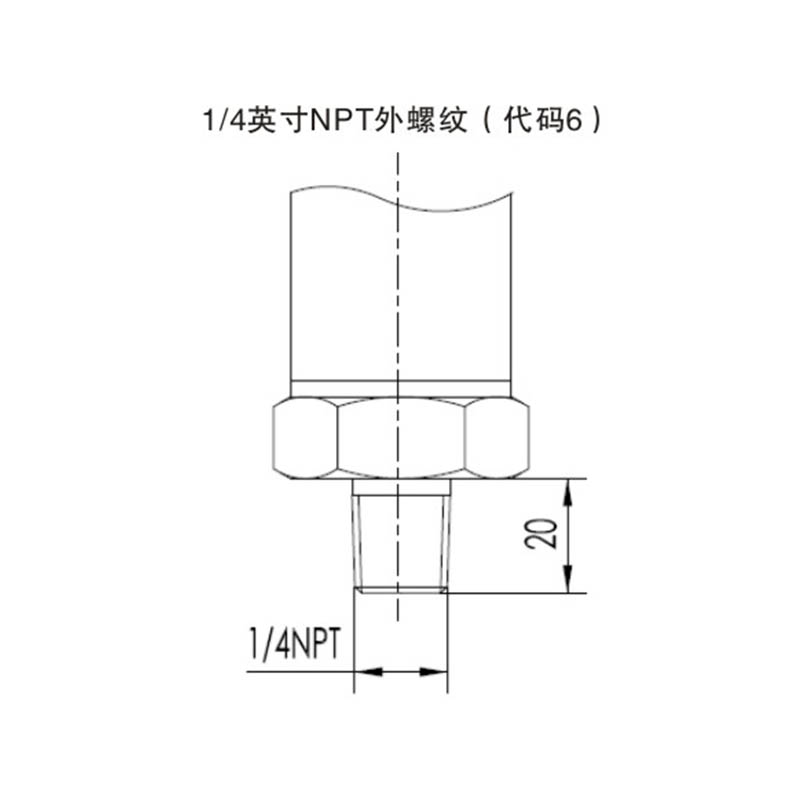

100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Model ve Teknik Özellikler Kod Tablosu

3051T Basınç Transmitterinin Seçimi
1 G Gösterge Basıncı
A Mutlak Basınç
2 doğruluk Çıkış
U Temel hata ±%0,04 HART iletişimi ile 4‑20mA
B Temel hata ±%0,075 HART iletişimi ile 4‑20mA
A Temel hata ±%0,05 HART iletişimi ile 4‑20mA
C Temel hata ±%0,01 HART iletişimi ile 4‑20mA
N 4‑20mA analog çıkış
3 Gösterge Basıncı
B 0‑0,6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5kPa ~ 250kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Yalnızca mutlak basınç
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Yalnızca mutlak basınç
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Yalnızca mutlak basınç
4 Diyafram Malzemesi / Doldurma Sıvısı
A 316L paslanmaz çelik/silikon yağı
B 316L paslanmaz çelik / florlu yağ
C Hastelloy C / silikon yağı
D Hastelloy C / florlu yağ
5 Proses Bağlantısı
1 1/2" NPT iç dişli
2 1/2" NPT dış dişli (iç kısımda 1/4" NPT ile)
3 M20×1,5 dış dişli
4 G1/2 dış dişli
5 Vakum bağlantısı DIN 28403 KF16 / ISO 2861
6 1/4" NPT dış dişli
6 Özel Fonksiyon
N Yok
P Yıldırımdan korunma
O Yağsız işlem (oksijen ölçümü için: florlu yağ dolumu, FKM conta halkası, <6 MPa, <60 °C)
7 Montaj Braketi
N Yok
1 Paslanmaz çelik
2 Galvanizli karbon çeliği
8 Ekran
N Görüntü yok
2 Arkadan aydınlatmalı LCD (−20 °C)
3 OLED ekran (−40 °C)
9 Patlamaya dayanıklı Tedavi
N Standart versiyon
A İçsel güvenlik tipi, NEPSI
D Aleve dayanıklı tip, NEPSI (aleve dayanıklı kablo rakoru hariç)
10 Ek Seçenekler
D Aleve dayanıklı kablo giriş cihazı
E Artırılmış güvenlikli kablo giriş cihazı
V Alçak gerilim versiyonu
S Tam paslanmaz çelik gövde

Not:
Not 1: XG3051T arayüzüne karşılık gelen aralık kodları; XG3051T mutlak basınç versiyonuna karşılık gelen aralık kodları.
Not 2: DIN 28403 KF16 / ISO 2861 vakum bağlantısı yalnızca 2,5 bar dahilindeki aralıklar için geçerlidir.

Öğe Açıklama
Malzemeler Diyafram: 316L paslanmaz çelik, Hastelloy C
Proses bağlantısı: 316L paslanmaz çelik
Doldurma sıvısı: Silikon yağı
Verici muhafazası: Epoksi reçine kaplamalı alüminyum alaşım
Muhafaza conta halkası: Nitril kauçuk (NBR)
Etiket: 304 paslanmaz çelik
Ağırlık 1,6 kg (LCD, montaj braketi ve proses bağlantısı hariç)
Muhafaza Koruma Derecesi IP67


Elektromanyetik Uyumluluk Programı

Hayır. Test Öğesi Temel Standart Test Durumu Performans Düzeyi
1 Yayılan Emisyon (Muhafaza) GB/T 9254-2008 Tablo 5 30 MHz~1000 MHz Geçmek
2 İletilen Emisyon (DC Güç Bağlantı Noktası) GB/T 9254-2008 Tablo 1 0,15 MHz~30 MHz Geçmek
3 ESD Bağışıklığı GB/T 17626.2-2006 4 kV (Kontak) / 8 kV (Hava) B
4 RF Elektromanyetik Alan Bağışıklığı GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Güç Frekansı Manyetik Alan Bağışıklığı GB/T 17626.8-2006 sabah 30 A
6 Elektriksel Hızlı Geçici / Patlamaya Karşı Bağışıklık GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Dalgalanma Bağışıklığı GB/T 17626.5-2008 1 kV (hattan hatta) / 2 kV (hattan toprağa) (1,2/50 碌s) B
8 RF Alanının Kaynakladığı İletilen Bozulmalara Karşı Bağışıklık GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Not:
(1) Performans Düzeyi A: Test sırasında normal performans, teknik spesifikasyonların sınırları dahilinde korunur.
(2) Performans Düzeyi B: Test sırasında kendi kendine iyileşmeyle birlikte geçici bozulma veya işlev/performans kaybı meydana gelebilir. Gerçek çalışma koşulları, bellek ve veriler değişmeden kalır.
