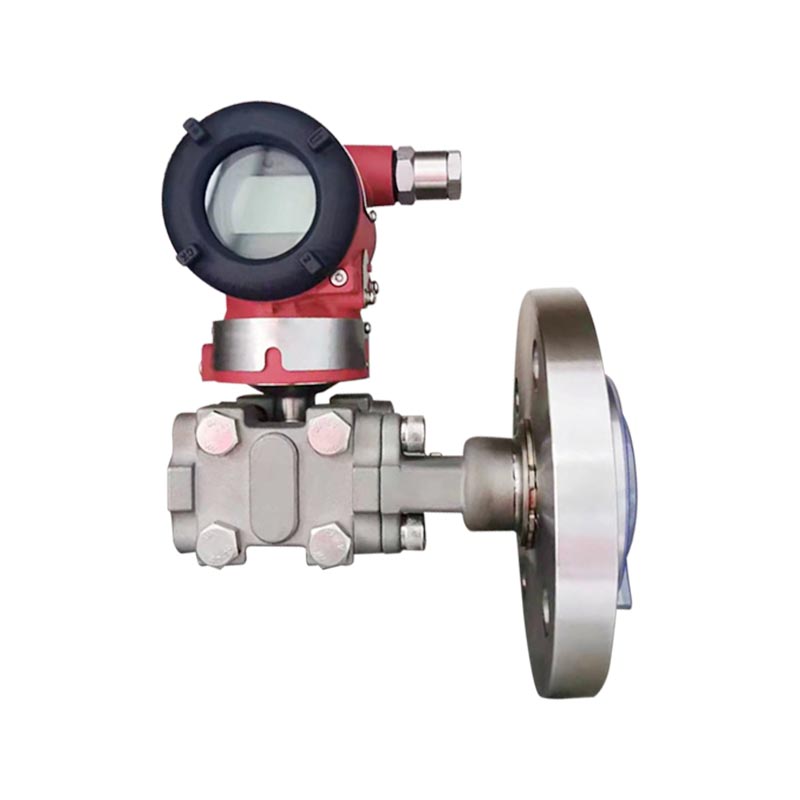

XG3051LT Fark basınçlı sıvı seviye vericisi

Ürün Tanıtımı:
XG3051LT, 3051 serisi tek flanşlı uzaktan diferansiyel basınç sıvı seviyesi vericisidir. Kapasitif algılama prensibine dayanan flanş izolasyon diyaframı, ölçülen ortamla doğrudan temas ederek sıvı seviyesinin oluşturduğu statik basınç farkını 4-20mA HART dijital sinyal çıkışına dönüştürür. Özellikle yüksek viskozite, kolay kristalleşme, kolay sedimantasyon ve güçlü korozyon ortamı sıvı seviyesi ölçümü problemini çözmek, basınçlı boru ihtiyacını ortadan kaldırmak ve boru hattının tıkanmasını önlemek için kullanılır.

Uygulama endüstrisi:
1. Petrokimya endüstrisi: reaksiyon kaplarında, depolama tanklarında, viskoz malzemelerde, kolayca kristalleşebilen ortamlarda ve iki fazlı arayüzlerde sıvı seviyelerinin ölçümü.
2. Su arıtma çevre koruması: kanalizasyon tanklarındaki, kimyasal depolama tanklarındaki, çamur tanklarındaki ve askıda katı madde ortamlarındaki sıvı seviyelerinin izlenmesi.
3. İlaç endüstrisi: reaksiyon tanklarındaki, içerik tanklarındaki, yüksek derecede aşındırıcı ilaçlardaki ve hijyenik tank seviyelerindeki sıvı seviyeleri.
4. Yiyecek ve İçecek: Sos ve şurup gibi yüksek viskoziteli malzemeler, isteğe bağlı hijyenik flanş yapılarına sahip tanklarda saklanabilir.

Bize Ulaşın
ÖNV：Önceki makale yokSONRAKİ：XG3051DP Diferansiyel basınç vericisi
SSS Proses Bağlantı Talimatları Giriş Çıkış Tepki Süresi Genel Koşullar Elektrik Bağlantıları Model ve Teknik Özellikler Kod Tablosu

S1: XG3051LT ile XG3051DP arasındaki fark nedir?
C: XG3051DP, harici bir basınç kanalı gerektiren ortak bir diferansiyel basınç vericisidir; XG3051LT, izolasyon flanşı diyaframıyla donatılmış ve basınç borusu gerektirmeyen, tek flanşlı uzaktan sıvı seviyeli iletim tipidir. Viskoz, kristalli ve kolayca tıkanabilen ortamlardaki sıvı seviyelerini ölçmek için uygundur ancak akış ölçümü için uygun değildir.

S2: Yanlış sıvı seviyesi ölçümünün ve büyük dalgalanmaların nedeni nedir?
A: ① Flanş diyaframı malzeme birikimi ve kireçlenmeyle kaplıdır; ② Silikon yağı dolum sistemi aşırı ısınmaya ve negatif basınca maruz kalır ve bu da silikon yağının buharlaşmasına neden olur; ③ Aralık geçiş ayarı hatası; ④ Tank ortamının yoğunluğu değişti. Flanş diyaframının çalışma durumunu kontrol etmeye öncelik verin ve ardından sıfır noktasını ve aralığını yeniden kalibre edin.

S3: Takılabilir diyafram ve düz flanş nasıl seçilir?
C: Ortam duvara yerleşmeye ve asılmaya eğilimlidir. Membranın tank duvarındaki tortuyla kaplanmasını önlemek için yerleştirilebilir bir membran seçin; Ortam temiz ve tortu içermemektedir ve düz bir flanş seçilebilir.

S4: Hangi ortamlar 316L filmle doğrudan kullanılamaz?
C: Yüksek klorür iyon ortamı, güçlü asit ve alkali ve güçlü korozyon koşulları altında, 316L paslanır ve Hastelloy C, Monel veya tantal film tabakalarının seçimini gerektirir; Yüksek sıcaklıktaki çalışma koşulları, doldurma sıvısının sıcaklık direnci seviyesinin doğrulanmasını gerektirir.

Alçak Basınç Tarafı Proses Bağlantı Talimatları

1/2-NPT Paslanmaz Çelik Eliptik Flanş (Kod 1) 100016 1. Basınç Odası Flanşı
2. O-halka contası
3. NPT 1/2 Eliptik Flanş Bağlantısı
4. Cıvata
M20x1.5 Paslanmaz Çelik T-Konnektör (Kod 2) 100007 1. Basınç odası flanşı
2. M20×1,5 T-şekilli erkek dişli bağlantı parçası
3. Cıvata
4. O-halkası
5. M20×1,5 somun
6. Basınç giriş borusu

Ölçüm Parametreleri: Fark Basıncı, Sıvı Seviyesi

Ölçüm Aralığı
Alt Limit -%100 URL'den (sürekli ayarlanabilir)
Üst Limit %100'e kadar URL (sürekli ayarlanabilir)
Tablo 1 - Aralık Kodu ve Aralık Arasındaki İlişki
Aralık Kodu Minimum Aralık Maksimum Menzil Nominal Basınç (Maks)
B 1 kPa 6 kPa Seviye Flanşının Nominal Basıncı
C 4kPa 40kPa
D 25kPa 250kPa
E 200kPa 2 MPa
Tablo 2 Seviye Flanşının Nominal Basıncı
Seviye Flanş Tipi Nominal Çap Minimum Aralık
Tek Uzaktan Mühür Çift Uzaktan Mühür
Daire Tipi DN 50 / 2" 10kPa 10kPa
Daire Tipi DN 80 / 3" 6 kPa 1 kPa
Daire Tipi DN 4" 6 kPa 1 kPa
Eklenen Tip DN 50 / 2" 16kPa 16kPa
Eklenen Tip DN 80 / 2" 6 kPa 1 kPa
Eklenen Tip DN 4" 6 kPa 1 kPa

Diferansiyel basınç seviyesi vericisinin minimum aralığı, Tablo 1 ve Tablo 2'deki minimum aralıklardan büyük olan değer olacaktır. Ayarlanan aralık, bu minimum aralıktan daha az olmayacaktır.
Seviye vericisinin maksimum açıklığı, verici gövdesinin maksimum açıklığı ile seviye flanşının nominal basıncı arasındaki değerden küçük olan değer olacaktır.

Çıkış Sinyali
2 telli, 4–20 mA DC HART çıkışı, dijital iletişim; HART protokolü 4–20 mA DC sinyalinin üzerine eklenir.
Çıkış Sinyali Limitleri: Imin = 3,9 mA, Imax = 20,5 mA

Alarm Akımı (Yapılandırılabilir Mod)
Düşük Alarm Modu (Minimum) 3,7 mA
Yüksek Alarm Modu (Maksimum) 21mA
Alarm Yok Modu (Basılı tutun) Arıza öncesinde geçerli akım değerini tutar
Alarm Akımının Standart Ayarı Yüksek Alarm Modu


Amplifikatör bileşeninin sönümleme sabiti 0,1 saniyedir. Sensörün ve seviye flanşının zaman sabiti, sensör aralığına, kısma oranına, kılcal boru uzunluğuna ve doldurma sıvısının viskozitesine bağlı olarak 0,2 ila 2 saniye arasında değişir.
Ek ayarlanabilir zaman sabiti: 0,1 ~ 60 s.

Seviye flanş vericisi doğrudan herhangi bir konuma monte edilebilir.
Optimum kurulum koşulu, proses flanşının eksenini dikey tutmaktır. Herhangi bir konumsal sapma düzeltilebilir bir sıfır kaymasına neden olacaktır. Elektronik muhafazası 360°'ye kadar döndürülebilir ve ayar vidaları onu her pozisyonda sabitleyebilir.

Çevre koşulları

Ortam Sıcaklığı
Asgari Doldurma sıvısına bağlıdır
Maksimum 85 °C
Yerel ekran ve FKM mühürleri ile −20 ~ 65 °C
Depolama / Taşıma Sıcaklığı
Asgari Doldurma sıvısına bağlıdır
Maksimum 85 °C
Bağıl Nem %0 ~ 100
Şok Direnci
Hızlanma 50 gr
Süre 11 ms
Titreşim Direnci 2 g'dan 500 Hz'e kadar
EMC (Elektromanyetik Uyumluluk) Bkz. Tablo 3 "EMC Eki"

Proses ortamı limiti sıcaklık limiti
Ortam sıcaklığı:-30~180°C

Ortam Sıcaklık Limiti −30 ~ 180 °C
Verici Gövdesi Basınç Limitleri 3,5 kPa mutlak basınçtan nominal basınca kadar. Aşırı basınç koruması, vericinin her iki tarafına aynı anda uygulandığında nominal basıncın 1,5 katına ulaşabilir.
Seviye Flanşı Nominal Basıncı
ANSI Standardı 150 psi ~ 600 psi
DIN Standardı PN 1,6 MPa ~ PN 10 MPa
Tek Taraflı Aşırı Yük Limiti Alçak basınç tarafı: verici gövdesinin nominal basıncı; Yüksek basınç tarafı: seviye flanşının nominal basıncı. Düzeltilebilir sıfır kayma meydana gelebilir.
Ağırlık DN 50/2": yaklaşık 7 ~ 10 kg
DN 80/3": yakl. 8 ~ 11 kilo
DN 4": yaklaşık 9 ~ 12 kg
Patlama Koruması
NEPSI Aleve Dayanıklılık Onayı Eski dⅡC T6
NEPSI Kendinden Güvenli Onayı Ex iaⅡC T4
İzin Verilen Çalışma Sıcaklığı −40 °C ~ 65 °C

Güç Kaynağı ve Yük Koşulları
Besleme Gerilimi 24V
Formülü Yükle R ≤ (Us − 12 V)/Imaks kΩ burada Imaks = 23 mA
Maks. Besleme Gerilimi 42 VDC
Min. Besleme Gerilimi 12VDC; 15 VDC (arkadan aydınlatmalı LCD ekran için)
Dijital Haberleşme Yük Aralığı 230 ~ 600Ω
Malzemeler
Ölçüm Kapsülü 316L Paslanmaz Çelik
Diyafram 316L Paslanmaz Çelik, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Proses Flanşı 304 Paslanmaz Çelik
Sıvıyı Doldurun Silikon yağı, Bitkisel yağ
Conta Nitril kauçuk (NBR), Floroelastomer (FKM), PTFE
Verici Muhafazası Yüzeyinde epoksi kaplamalı alüminyum alaşımı
Muhafaza Contası Nitril kauçuk (NBR)
İsim plakası 304 Paslanmaz Çelik
Elektrik Bağlantısı M20×1,5 kablo rakoru. 0,5 ~ 2,5 mm² iletkenlere uygun terminaller
Proses Bağlantısı Vericinin düşük basınç tarafı: UNF 7/16" iç dişli. Yüksek basınç tarafındaki seviye flanşı ANSI veya DIN standartlarına uygundur. Doğrudan montaj mevcuttur; boyut çizimine bakın.
Muhafaza Koruma Derecesi IP67

Tablo 3 EMC Ek
Hayır. Test Öğesi Temel Standart Test Durumu Performans Düzeyi
1 Yayılan Emisyon (Muhafaza) GB/T 9254-2008 Tablo 5 30 MHz ~ 1000 MHz Geçmek
2 İletilen Emisyon (DC Güç Bağlantı Noktası) GB/T 9254-2008 Tablo 1 0,15 MHz ~ 30 MHz Geçmek
3 Elektrostatik Deşarj (ESD) Bağışıklığı GB/T 17626.2-2006 4 kV (Kontak) 8 kV (Hava) B
4 Yayılan RF Elektromanyetik Alan Bağışıklığı GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Güç Frekansı Manyetik Alan Bağışıklığı GB/T 17626.8-2006 sabah 30 A
6 Elektriksel Hızlı Geçici / Patlamaya Karşı Bağışıklık GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Dalgalanma Bağışıklığı GB/T 17626.5-2008 1 kV (Hattan Hattan)2 kV (Hattan Toprağa) (1,2 us/50 us) B
8 RF Alanlarının İndüklediği İletilen Bozulma Bağışıklığı GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Notlar:
(1) Performans Düzeyi A: Test sırasında performans, teknik spesifikasyonların sınırları dahilinde normal kalır.
(2) Performans Düzeyi B: Test sırasında işlev veya performans geçici olarak bozulabilir veya kaybolabilir, ancak otomatik olarak düzelebilir. Gerçek çalışma durumu, kayıtlı veriler ve diğer veriler değişmeden kalır.

Boyutlar

Düz Flanş Düz Flanş

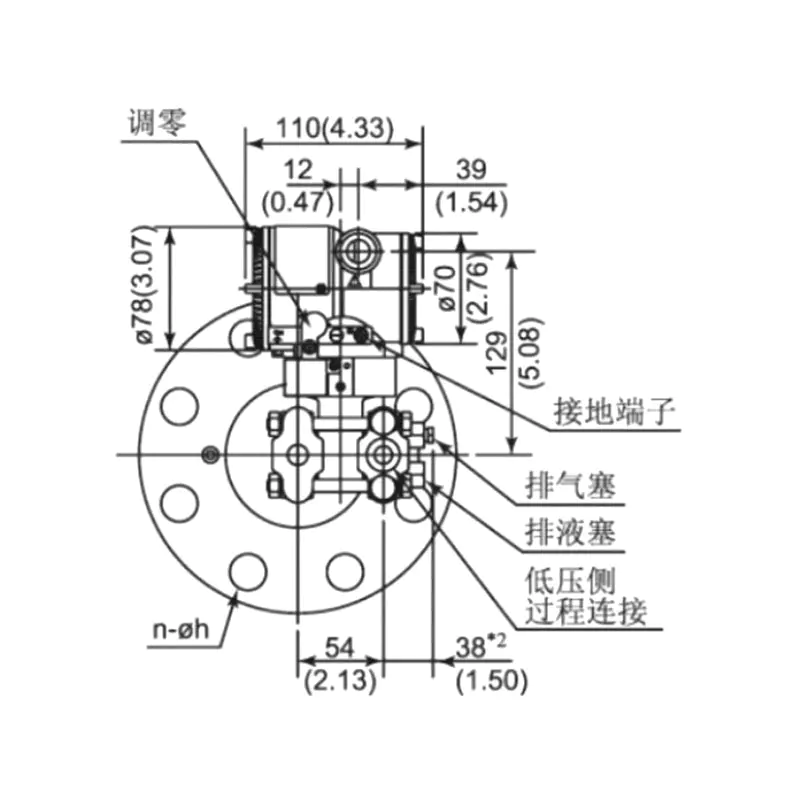

100011 100002

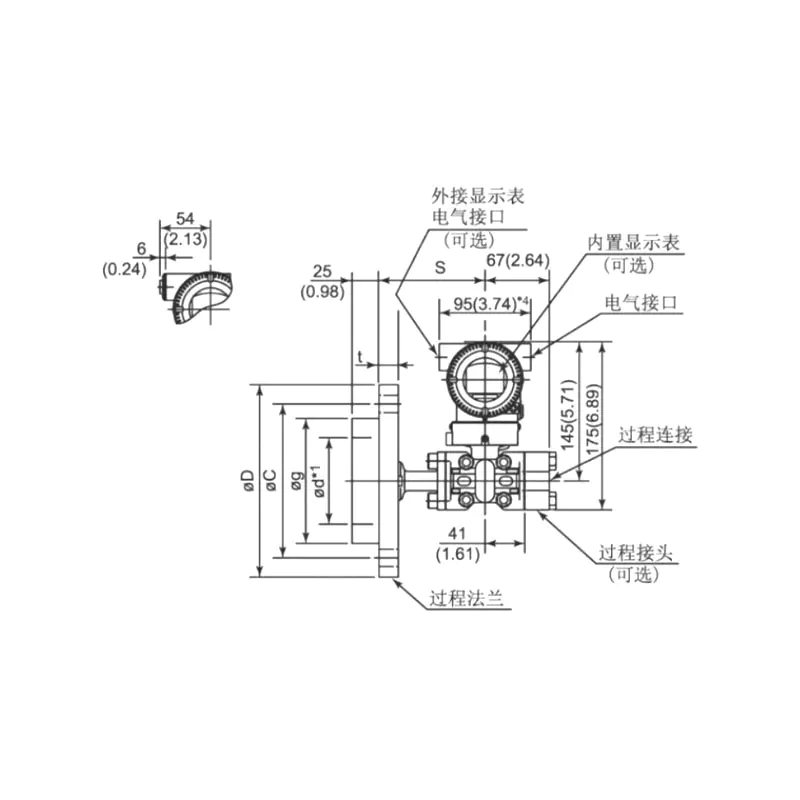

Tablo 4 Seviye Flanşı Boyut Çizimi
Nominal Çap Nominal Basınç ΦD ΦC Φd1*1 (Ekleme Tipi) Φg t Cıvatalar
Adet Konu
DN 50 (Sızdırmazlık yüzeyi DIN 2526 Tip E) (Flanş DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Sızdırmazlık yüzeyi DIN 2526 Tip E)(Flanş DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16,5 RF Tipi) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16,5 RF Tipi) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16,5 RF Tipi) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Not: Kullanıcılar isteğe bağlı olarak cıvata ve somun takabilirler.

Şekil 5: Elektrik Bağlantı Şeması
100025

Not: Hızlı arayüz işlevi sinyal terminaline eşdeğerdir.

XG3051 Fark Basınç Seviyesi Transmitteri Flanş Parçası Seçim Kodu
1 Sıvı Yalıtımlı Montaj
LT Seviye flanşı, kılcal boru yok, ⊕ yan
2 Aralık
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5kPa ~ 250kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140bar)
3 Proses Bağlantısı Nominal Çap Mühür Tipi Diyafram/Conta Yüzey Malzemesi
A DN50 DİN 2501 DIN2501 Tip E DN2526 316L Paslanmaz Çelik
B DN50 DİN 2501 DIN2502 Tip E DN2526 Hastelloy C
C DN50 DİN 2501 DIN2503 Tip E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Tip E DN2526 316L Paslanmaz Çelik
I DN80 DIN 2501 DIN2505 Tip E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Tip E DN2526 Tantal
D DN2" ANSI B 16,5 ANSI B16.5 RF Tipi ANSI B 16,5 316L Paslanmaz Çelik
E DN2" ANSI B 16,5 ANSIB16.6 RF Tipi ANSI B 16,5 Hastelloy C
F DN2" ANSI B 16,5 ANSIB16.7 RF Tipi ANSI B 16,5 Tantal
K DN3" ANSI B 16,5 ANSI B16.8 RF Tipi ANSI B 16,5 316L Paslanmaz Çelik
L DN3" ANSI B 16,5 ANSIB16.9 RF Tipi ANSI B 16,5 Hastelloy C
M DN3" ANSI B 16,5 ANSIB16.10 RF Tipi ANSI B 16,5 Tantal
N DN4" ANSI B 16,5 ANSI B 16.11 RF Tipi ANSI B 16,5 316L Paslanmaz Çelik
O DN4" ANSI B 16,5 ANSIB16.12 RF Tipi ANSI B 16,5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 RF Tipi ANSI B 16,5 Tantal
Z Özel Özelleştirme
4 Nominal Basınç/Basınç Sınıfı Flanş Basıncı Standardı
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B16.5
7 300psi ANSI B16.5
8 600psi ANSI B16.5 (Excluding DN4" ANSI B 16.5)
5 Bağlantı Türü
F Daire Tipi
H Uç Tipi, 316L Paslanmaz Çelik Ekleme uzunluğu 50mm
I Uç Tipi, 316L Paslanmaz Çelik Ekleme uzunluğu 100 mm
G Uç Tipi, 316L Paslanmaz Çelik Ekleme uzunluğu 150 mm
L Uç Tipi, Hastelloy C Ekleme uzunluğu 50mm
M Uç Tipi, Hastelloy C Ekleme uzunluğu 100 mm
N Uç Tipi, Hastelloy C Ekleme uzunluğu 150 mm
Z Özel Özelleştirme
6 Doldurma Sıvısı Sıcaklık Aralığı
W Düşük sıcaklıkta silikon yağı −65 ~ 145°C
S Ortam sıcaklığında silikon yağı −30 ~ 200°C
H Yüksek sıcaklıkta silikon yağı −10 ~ 350°C
U Ultra yüksek sıcaklıkta silikon yağı 0 ~ 415°C
V Bitkisel yağ 0 ~ 250°C
F Florlu yağ −30 ~ 260°C
7 Islak Flanşlı Diyafram Yüzü Konfigürasyonu
N Yok
1 FEP (Florlu Etilen Propilen) ile kaplanmış 316L, Sıcaklık ≤180°C
2 316L, PFA (Perfloroalkoksi) ile kaplanmıştır, Sıcaklık ≤260°C
3 PTFE film (Politetrafloroetilen film) ile lamine edilmiş diyafram [2], Sıcaklık ≤200°C (insert tipi için geçerli değildir)
4 FEP (Florlu Etilen Propilen) ile kaplanmış 316L, Sıcaklık ≤180°C (Insert type only)
5 316L, PFA (Perfloroalkoksi) ile kaplanmıştır, Sıcaklık ≤260°C (Insert type only)
6 Altın kaplama 316L
7 Yakut kaplama 316L
8 Vakum önleyici işlem

İlgili Ürün
