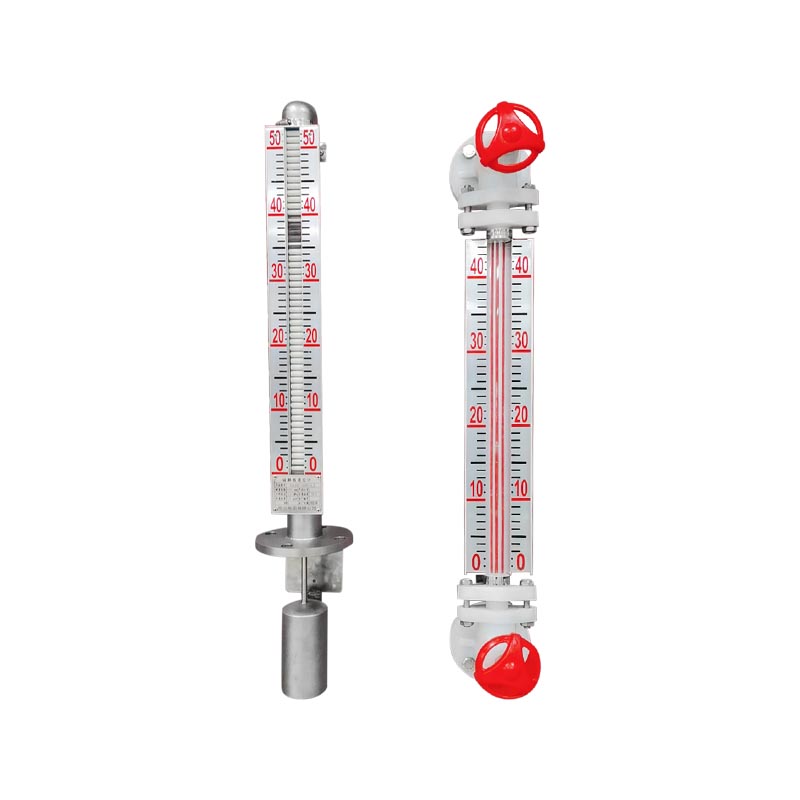

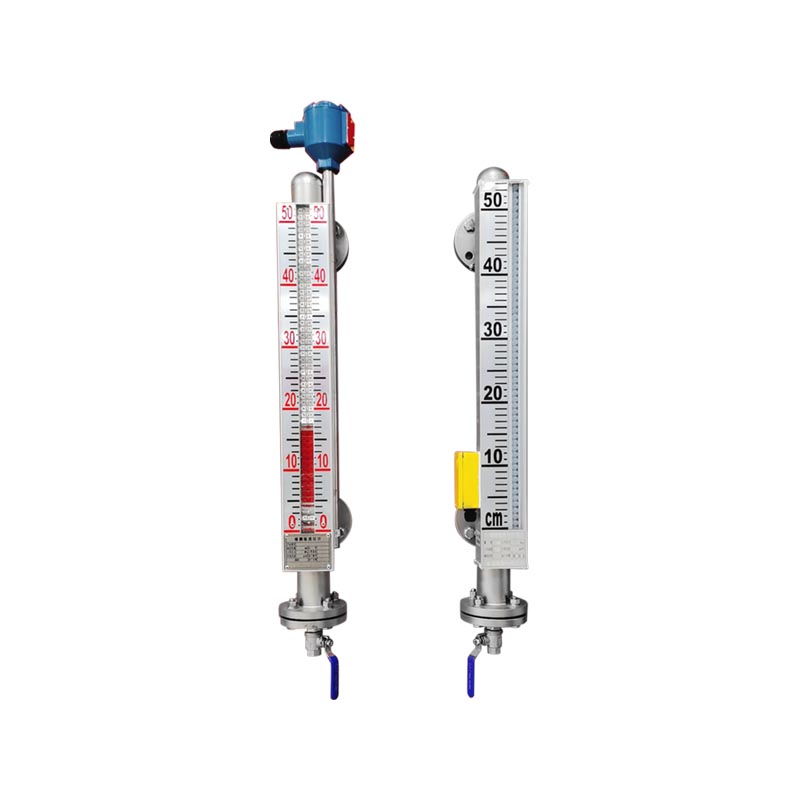

XGUHZ-50C serisi manyetik şamandıralı seviye ölçerler, benzer yabancı seviye ölçerlerin piyasaya sürülmesi temel alınarak şirket tarafından geliştirilmiştir. Kimya Endüstrisi Bakanlığı'nın HG/T21584-95 standardına göre yeni tip sıvı seviye göstergesi geliştirildi. Ürünün güvenilirliğini ve teknik üstünlüğünü garanti etmek için cihazın tüm önemli parçaları, hammaddelerin veya ithal bileşenlerin kalitesinden oluşur. Yurt içi ve yurt dışındaki benzer ürünlerin tamamen yerini alabilir. Güvenilir, emniyetli, pratiktir ve yüksek sıcaklık, yüksek basınç ve aşındırıcı sıvıların ölçümünde ve kontrolünde yaygın olarak kullanılır. UHZ-50C serisi manyetik flip board seviye göstergesi, elektrik enerjisi, petrol, kimya, metalurji, çevre koruma, denizcilik, inşaat, gıda ve diğer endüstrilerde üretim sürecinde sıvı seviyesi ölçümü ve kontrolü için yaygın olarak kullanılmaktadır. XGUHZ-50C serisi manyetik şamandıra göstergeleri çeşitli kulelerde, tanklarda, oluklarda, bilyeli tip kaplarda kullanılabilir. Kazanlarda ve diğer ekipmanlarda orta sıvı seviyesi tespiti. UHZ serisi manyetik flip board seviye ölçer, yüksek sızdırmazlık, sızdırmazlık ve yüksek sıcaklık, yüksek basınç ve korozyon direnci için uygun olarak kullanılabilir. Cam plaka (tüp) sıvı seviye göstergesini, zayıf berraklığı, kırılması kolay ve diğer kusurları ve net bir ölçüm aralığı gösteren, kör alan olmayan tüm ölçüm sürecini telafi eder. Parçalar ve bileşenler için manyetik flip board seviye göstergesi, 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC ve diğer malzemeleri ve ithal bileşenleri kullanır. Mükemmel güvenilirliğe ve korozyon direncine sahiptir. UHZ-50 serisi manyetik şamandıra seviyeleri, çeşitli ortamlara ve çeşitli medya seviye ölçüm cihazlarına uyum sağlamak üzere farklı çalışma ortamlarına göre üretilebilir; bunlar arasında şunlar yer alır: UHZ-50F korozyon önleyici tip manyetik çevirmeli seviye göstergesi, ısı yalıtım ceketi, yüksek sıcaklık ve yüksek basınçlı manyetik çift seviyeli ölçüm cihazı, UHZ-50D üstten monteli manyetik şamandıra seviye ölçer. UHZ-50S üstten takmalı tip manyetik şamandıra seviye vericisi ve kontrolörü. UHZ-50C serisi manyetik şamandıralı seviye ölçer Tarafından: gövde, döner plaka kutusu (You Hong, beyaz tahta, küçük manyetik şamandıra), flanş kapağı vb. Her türlü sıvı kabı için sıvı seviyesi ölçümü. Manyetik flip board seviye ölçer, yüksek sıcaklık, patlamaya dayanıklı, korozyon önleyici, yiyecek ve içecek vb. için kullanılabilir. Sıvı seviyesi yerinde görüntüleme veya uzaktan görüntüleme ve kontrol. Yüksek sızdırmazlık, sızdırmaz ve yüksek sıcaklık, yüksek basınç, yüksek viskozite, güçlü aşındırıcı koşullar ile yapılabilir sıvı seviyesinin güvenli ve güvenilir ölçümü, Ölçümün tüm süreci kör alan değildir, ekran nettir, okuma sezgiseldir ve ölçüm aralığı geniştir, LK sıvı seviye alarmı ile, kontrol anahtarı, Üst ve alt limit alarmı ve sıvı seviyesi veya sınır seviyesinin kontrolü gerçekleştirilebilir, LB sıvı seviyesi vericisi ile sıvı seviyesi olabilir, arayüz sinyali Standart sinyal ikinci bir hatta dönüştürülür 4~20mADC, Uzaktan algılama, talimat, kayıt ve kontrol.
Ürün özellikleri:
1. Basit yapı, sıkı bağlantı, özel bakım gerektirmez;
2. Sıvı seviyesinin doğrudan görüntülenmesi; yüksek sıcaklık, akış, kolay akış, yanması kolay, toksik ve diğer özelliklerden etkilenmez;
3. Çalışan güç kaynağı yok; kasanın bağlantısını kesmeye gerek yok; ayrıca değişiklik ve alarm seviyesini de gösterebilir;
4. Vakum, yüksek basınç, yüksek sıcaklık ortamı için kullanılabilir, Düşük yoğunluklu ortam da uygulanabilir;
5. Korozyon direnci, çoğu aşındırıcı sıvı için uygundur;
Ana uygulama endüstrileri:
1. Petrokimya endüstrisi
Ham petrol depolama tankı, reaksiyon kazanı, damıtma kulesi, solvent tankı, asit bazlı depolama tankı, petrol ve gaz ayırma cihazı; Ham petrol, dizel, benzin, çeşitli solventler ve asit bazlı kimyasal ortamları ölçün.
2. Kömür kimyası/gübre endüstrisi
Kömürden petrole tesisi, sentetik amonyak, üre tesisi, metanol depolama tankı, sirkülasyonlu su tankı, yoğuşma tankı ve depolama tanklarının yüksek sıcaklık ve yüksek basınç koşullarında sıvı seviyesinin izlenmesi.
3. Enerji endüstrisi (termal enerji, kojenerasyon)
Hava giderici, kondansatör, yüksek ve alçak basınçlı ısıtıcı, su deposu, kanalizasyon tankı; Kazan yardımcı tankının sıvı seviyesi uzaktan iletim sinyalleri ile DCS'ye eşleştirilir.
4. Su arıtma ve çevre koruma
Atık su arıtma tesisi, saf su istasyonu, arıtılmış suyun yeniden kullanımı, kimyasal depolama tankları (PAC, PAM, asit bazlı kimyasal tanklar), atık su düzenleme tankı; Belediye su temini tankı.
5. İlaç endüstrisi
Reaksiyon tankı, içerik tankı, fermantasyon tankı, arıtılmış su depolama tankı; Farmasötik temiz çalışma koşullarına uygun, hijyenik manyetik şamandıralı seviye göstergesi.
6. Yiyecek ve İçecek
Bira yapımı, içecek, tahıl ve yağ işleme; depolama tankları, içerik tankları, sıhhi ve korozyon önleyici malzemelerin kullanılması, yenilebilir yağın, şurup ve fermantasyon et suyunun ölçülmesi.
Temel satış noktaları:
1. Yerinde ekran sezgiseldir ve güç kaynağı gerektirmez
Sıvı seviyesini görüntülemek için döner plakayı/döner sütunu tahrik etmek için manyetik bağlantı kullanıldığında, kırmızı ve beyaz sınırlar bir bakışta netleşir ve uzaktan da görülebilir. Elektrik tüketmez ve elektrik kesintisi durumunda dahi kullanılabilir.
2. Basit yapı, yüksek güvenilirlik ve uzun ömür
Ana gövde, karmaşık iletim bileşenleri içermeyen, düşük arıza oranına sahip, minimum bakım gerektiren ve uzun süreli istikrarlı kullanıma sahip bir silindir, şamandıra ve manyetik döner kolondan oluşur.
3. İyi sızdırmazlık ve sızıntı yok
Ortam ve gösterge parçaları, geleneksel cam tüpler/cam plakaların sızıntı riski olmadan tamamen izole edilmiştir (manyetik bağlantı iletimi), bu da onu toksik, yanıcı ve aşındırıcı ortamlar için daha uygun hale getirir.
4. Zorlu çalışma koşullarına uyum sağlayın
Yüksek sıcaklıklara (400°C'ye kadar), yüksek basınçlara (PN40'a kadar), güçlü korozyona dayanabilir ve isteğe bağlı astar/malzemelerle (PP, PTFE, 304/316L) çoğu çalışma koşulunu karşılayabilir.
5. Tehlikeli ortamlara uygun, güvenli ve patlamaya dayanıklı
Gövde, petrol, kimyasal madde ve depolama tankları gibi yanıcı ve patlayıcı ortamlar için çok uygun olan, isteğe bağlı kendinden güvenlikli/patlamaya dayanıklı uzaktan iletim vericilerine sahip saf mekanik bir yapıdır.
6. İstihbarata ulaşmak için uzaktan iletim kurulabilir

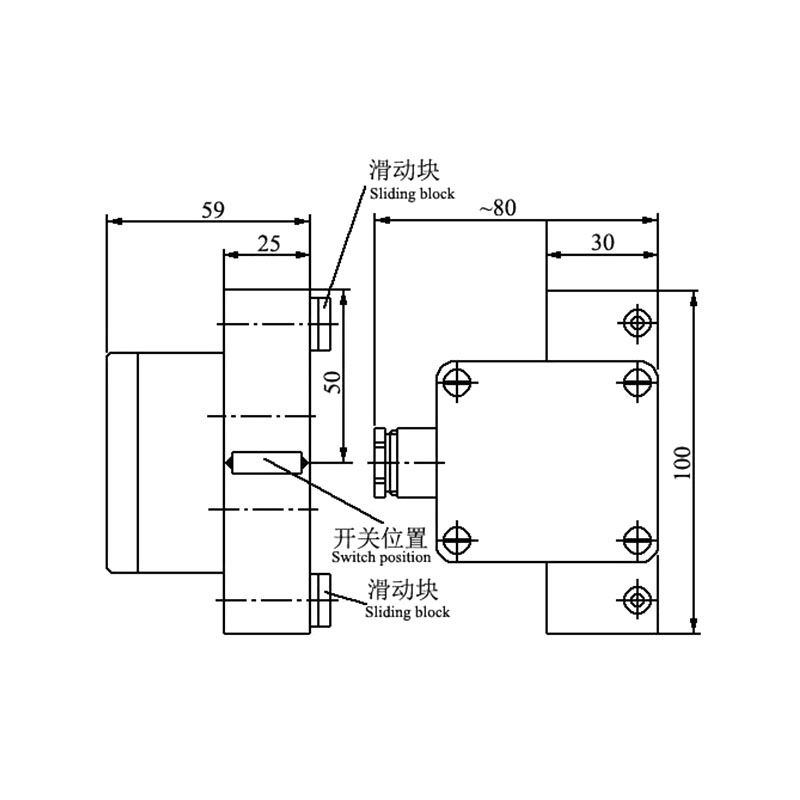

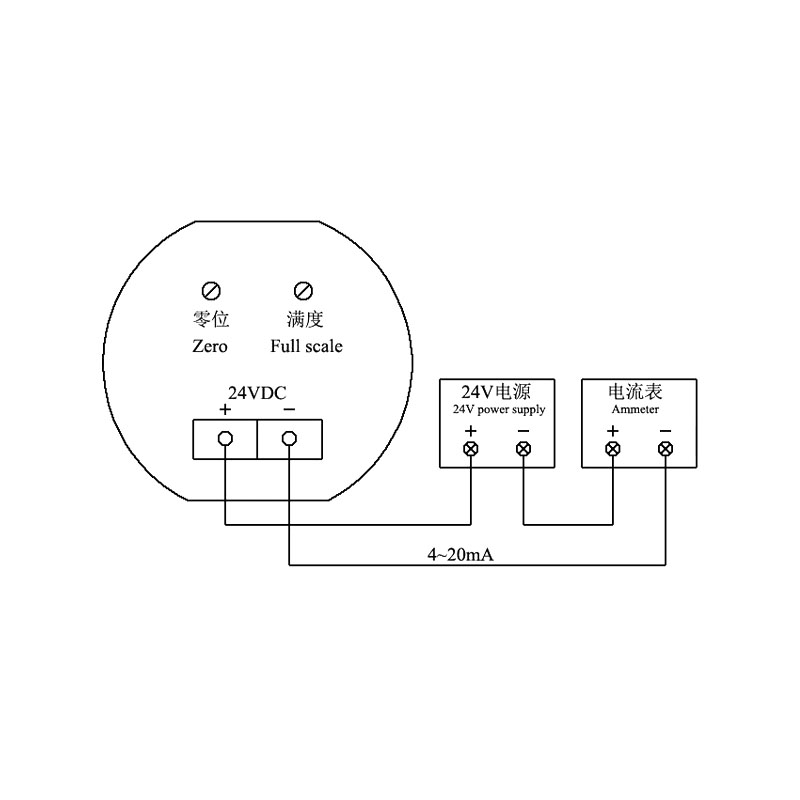

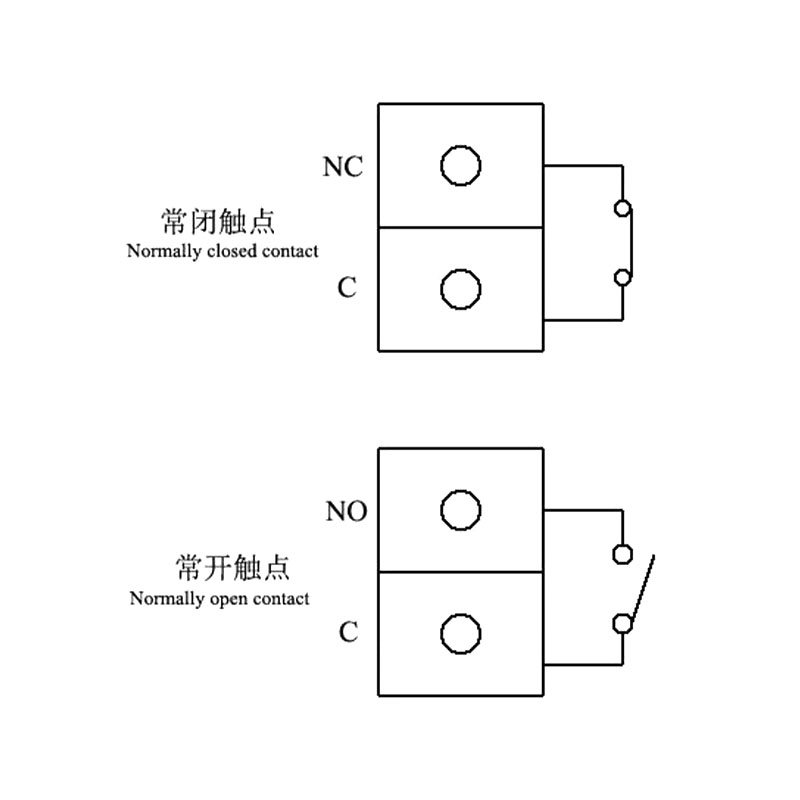

4-20mA, HART, RS485 ve diğer sinyalleri verebilen, merkezi izleme için DCS/PLC'ye bağlanan isteğe bağlı manyetostriktif/reed anahtarlı uzaktan verici, ayrıca üst ve alt limit alarmı için bir sıvı seviye anahtarıyla da donatılabilir.
7. Geniş ölçüm aralığı ve esnek kurulum
Ölçüm yüksekliği, çeşitli tank gövdelerine uygun, yana monteli, üste monteli ve yandan üste monteli dahil olmak üzere birden fazla kurulum yöntemiyle birkaç yüz milimetreden on metrenin üzerine kadar değişebilir.
Uygulama notları:
1. Flanş üzerindeki kullanıcı ekipmanı imalat ve kaynak şeklinin pozisyon toleransının sağlanmasına dikkat etmelidir,
Aksi takdirde kurulumu ve kullanımı etkileyecektir.
2. Sıvı seviye göstergesi dikey olarak monte edilmelidir. Dikeylik 5 dereceden az olacaktır.
3. Şekil yapısı diyagramı "L1", yana monteli manyetik sıvı seviye göstergesi "Shen tüpü mesafesi" olarak adlandırılır (aynı zamanda
kör alan). Bu kullanıcının anlaması gereken önemli bir parametredir. Sıvı seviye göstergesinin temel parametreleri arasında önemli bir parametredir.
Arşimed teoremine göre manyetik şamandıralı seviye ölçerin uzunluğu ölçülen yoğunluğun yoğunluğuna bağlıdır.
sıvı ortam. Sıvı ortamın yoğunluğu ne kadar küçük olursa, manyetik şamandıra Kurşun tüpü alt kurşundan o kadar uzun olur
Borunun alt kısmına kadar olan "Shen tüpü mesafesi" uzunluğu; tam tersi daha kısa olur. Kolaylık sağlayacak şekilde tasarım
tasarım. Kullanıcılar tarafından doğru kullanım, Montaj, Özel tipik sıvı yoğunluğu ve lavabonun kontrol tablosu olarak kullanılabilir.
referans.
4. Geçici akımları önlemek için ana kanaldaki manyetik şamandıranın yüksek hızlı hareketi ve darbesi vardır. Sıvı seviye göstergesi: Cathy
kurşun sıvı borusunun altına sabitlenmiş manyetik bir şamandıra kullanacaktır. Kullanıcılar kurulumdan önce kurulmalıdır.
Kurulumdan önce kartınızı kullanın.
5. Manyetik şamandıranın ana boru içinde serbestçe hareket etmesini sağlamak için sıvı seviye göstergesi dikey olarak monte edilmelidir.
6. Sıvı seviye ölçer ve kabı, temizlik ve bakım amacıyla malzemeyi kesecek bir durdurma vanasıyla donatılmalıdır. 7. Sıvı seviye göstergesi: Doğru olacağına dair bir söz yoktur; sıvı seviye ölçerin normal çalışmasını doğrudan etkileyecektir.
8. Sıvı seviye göstergesinin kurulumundan sonra, düzeltme için bir mıknatıs: sıfırın daha azının kırmızı, sıfır veya daha fazlasının beyaz görünmesini sağlamak için manyetik çift sütun kılavuzu için.
9. Sıvı seviye göstergesi: Öncelikle kurşun sıvı borusu vanasını açın. Sıvı ortamın ön boruya dengelenmesini sağlayın,
Manyetik çevirme arızasından veya karışıklığın neden olduğu şamandıra farkında hızlı bir artışa neden olan sıvı ortamdan kaçının (bu fenomen durumunda, manyetik yeniden kalibrasyon yapılabilir).
10 Açık uçlu flanş bli: Manyetik şamandıra kullanırken, manyetik ucun manyetik tarafının yukarıya doğru çevrilmesine dikkat edin.
11. Sıvı seviye göstergesi:e Şamandıranın tıkanmasını ve kaldırma kuvvetinin zayıflamasını önlemek için, katı yabancı maddeler veya manyetik yabancı maddeler girmemelidir.
12. Basında çıkan haberlere göre kanalizasyon vanasının ana borusundaki tortuyu giderin.
