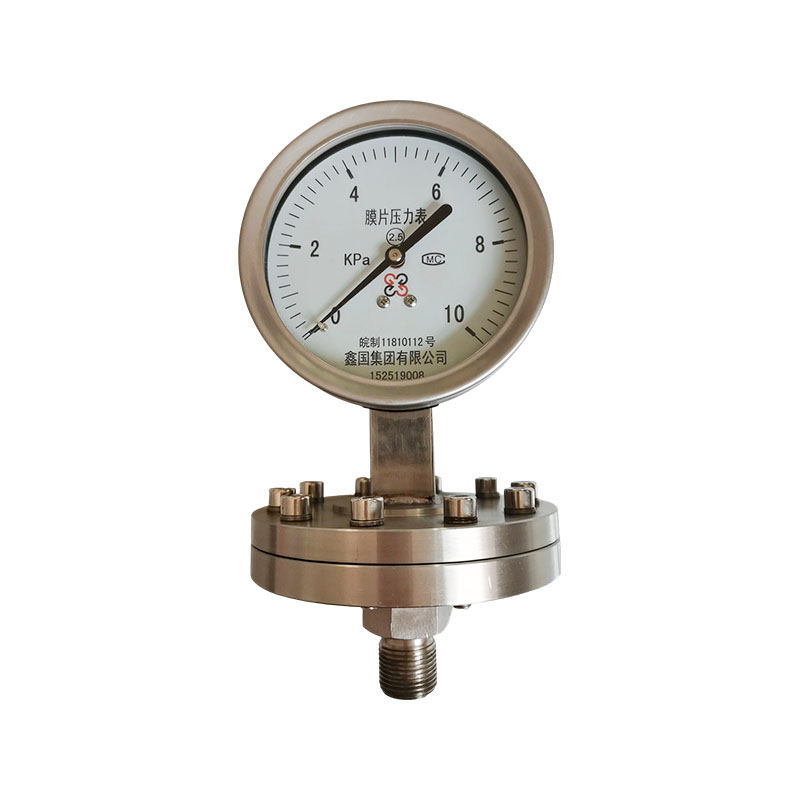

XG/Y-M serisi diyaframlı basınç göstergesi

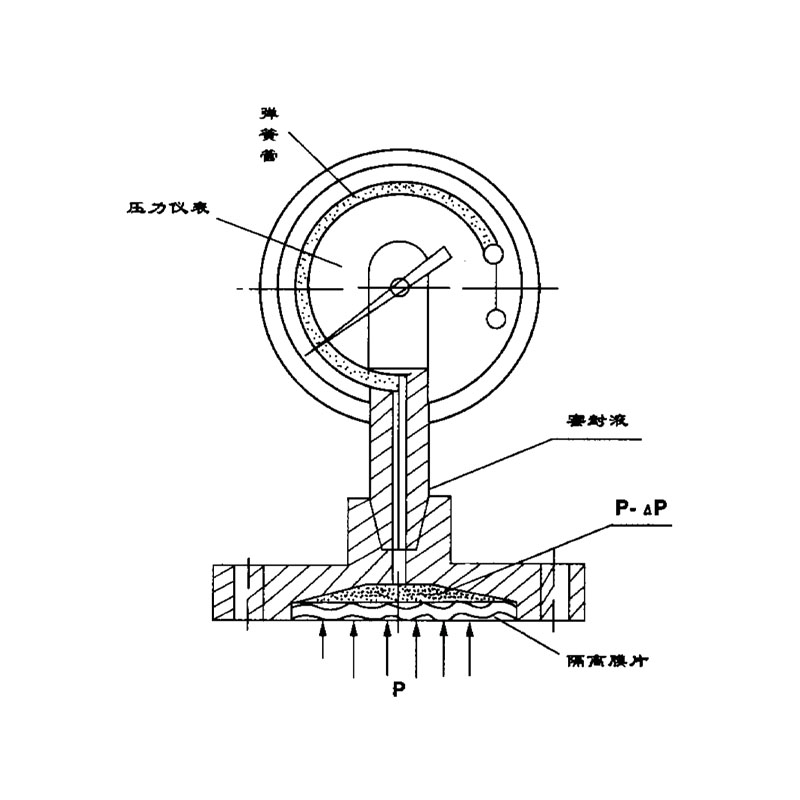

XG/Y-M serisi diyaframlı basınç göstergesi, bir basınç göstergesi kafası ve bir diyafram izolatöründen oluşan dolaylı bir basınç ölçüm cihazıdır. Test edilen ortam yalnızca izolasyon diyaframına ve flanşa/bağlantıya temas eder ve manometre kafasının iç kısmına girmez. Ortamın basıncı, diyafram membranının deformasyonunu tahrik eder ve izolatörün içine doldurulan sızdırmaz basınç-iletim sıvısı aracılığıyla basınç, yerel basınç gösterimini sağlayacak şekilde sayaç kafasının yay borusuna iletilir.

Ürün avantajları:
1. Aletin hareketini güvence altına almak için izolasyon ve koruma
Ölçülen ortam, basınç göstergesinin iç hareketinden bir diyafram membranı ile tamamen ayrılır. Aşındırıcı, yüksek viskoziteli, kolayca kristalleşen ve katı parçacık içeren ortamlar, manometrenin hassas bileşenleriyle doğrudan temas etmeyecek, böylece korozyon, tıkanma ve mekanizmanın hasar görmesi önlenecektir.
2. Sert ve karmaşık ortamlara uyum sağlayın
Sıradan paslanmaz çelik basınç göstergelerinin üstesinden gelemeyeceği derecede aşındırıcı sıvıları, viskoz bulamaçları ve yabancı madde içeren ortamları ölçebilir. Diyaframlı göstergeler aynı zamanda basınç göstergelerinin uygulanabilir orta aralığını genişletmek için de kullanılabilir.
3. Tıkanmayı önleyici, ölçüm cihazına takılmak kolay değil
Ortam, sayacın iç akış kanalına girmeyecek ve kristal birikmesi, parçacık sıkışması veya işaretçi sıkışması gibi sorunlar yaşanmayacak ve arıza olasılığını büyük ölçüde azaltacaktır.
4. Geniş malzeme seçenekleri
Diyafram membranı 316L, Hastelloy, Monel, PTFE vb. çeşitli malzemelerden yapılabilir ve kimyasal özel ortamların ölçüm ihtiyaçlarını karşılamak üzere farklı güçlü korozyon koşulları için esnek bir şekilde seçilebilir.
5. Kararlı ölçüm performansı
Dahili olarak basınç iletim izolasyon sıvısı ile doldurulmuş, basınç iletimi hassas ve doğrudur, basınç sinyali stabildir ve ölçüm doğruluğu güvenilirdir; Sıradan, darbeye dayanıklı, elektrik kontaklarıyla ve tamamen paslanmaz çelik gövdeyle kullanılabilir.
6. Esnek kurulum formu
Doğrudan, flanşlı ve dişli seçenekleri mevcuttur ve ayrıca tanklar ve boru hatları için farklı kurulum arayüzlerini kolaylaştıran ve sökme ve bakımı kolaylaştıran uzak diyafram cihazlarıyla da donatılabilir.

Ana satış noktaları:
1. Diyafram izolasyon yapısı ortamı hareketten tamamen ayırarak korozyonu ve tıkanmayı önler, ibre sıkışmasını ve hareketin zarar görmesini önler.
2. Karmaşık ve sert ortamlar için uygundur; yüksek viskoziteli, kolayca kristalleşen, parçacık taşıyan ve son derece aşındırıcı ortamları ölçebilir ve sıradan basınç göstergeleri ile ölçülemeyen çalışma koşullarını çözebilir.
3. Membran için farklı korozyon senaryoları için esnek bir şekilde seçilebilen ve güçlü uyarlanabilirliğe sahip 316L, Hastelloy, PTFE vb. dahil olmak üzere birden fazla malzeme mevcuttur.
4. Basınç ölçümü ve alarm kontrolü ihtiyaçlarını karşılamak için, dişli ve flanş seçenekleri de dahil olmak üzere birden fazla bağlantı yöntemi, darbeye dayanıklı ve elektrikli kontak başlıkları ile eşleştirilebilir.
5. Güvenli ve dayanıklıdır, tehlikeli ortam sızıntısını engeller, cihaz değiştirme sıklığını azaltır ve yerinde bakım maliyetlerini azaltır.

Bize Ulaşın
ÖNV：XG/Y-M sıhhi diyaframlı basınç göstergesiSONRAKİ：XG/Y-B serisi tamamen paslanmaz çelik basınç göstergesi
SSS Performans Özellikleri

S1: Diyaframlı basınç göstergesi ile sıradan bir paslanmaz çelik basınç göstergesi arasındaki fark nedir?
C: Sıradan paslanmaz çelik basınç göstergelerinin ortamı doğrudan iç yaylı boruya temas edecektir; Diyaframlı basınç göstergesi, proses ortamını sayaç kafasının hareketinden tamamen ayırmak için diyaframa dayanır. Hareketin korozyonunu ve tıkanmasını önlemek için güçlü aşındırıcı, viskoz, kristalli ve granüler ortamlar için uygundur. Sıradan paslanmaz çelik manometrelerin idare edemeyeceği sert ortamlar için diyaframlı manometreler tercih edilir.

S2: Membran malzemesi nasıl seçilir?
C: 316L membran genellikle zayıf korozyon koşulları için kullanılır; Güçlü asit bazlı ve kimyasal ortamlar için Hastelloy alaşımını kullanın; Ortamın güçlü korozyonu ve yüksek geçirgenliği nedeniyle PTFE kaplı bir membran seçilebilir ve seçimin ortamın gerçek bileşimine göre onaylanması gerekir.

S3: Diyaframlı basınç göstergeleri titreşime dayanabilir mi?
C: Elbette, sayaç kafası için yağla doldurulmuş ve darbeye dayanıklı bir diyaframlı basınç göstergesinin seçilmesi, pompalar ve kompresörler gibi titreşim ve basınç titreşimi koşullarıyla başa çıkabilir; Sıradan yağsız sayaç kafaları yüksek titreşimli sahalar için uygun değildir.

S4: Diyaframlı manometre kullanırken nelere dikkat edilmeli, ne gibi arızalar meydana gelebilir?
C: Diyaframın deformasyonunu ve hasarını önlemek için aşırı basınç altında kullanılması kesinlikle yasaktır; İzolasyon sıvısının sızmasını önlemek için diyafram alanını kendi isteğinizle sökmeyin; Ortam sıcaklığı çok yüksek olduğunda bir ısı dağıtma cihazının kurulması tavsiye edilir. Yaygın hatalar arasında membran hasarı, izolasyon sıvısı sızıntısı, hatalı okumalar ve zamanında bakım ve değiştirme ihtiyacı yer alır.

Diyaframlı Basınç Göstergesinin Sıcaklık Özellikleri
Diyaframlı basınç ölçerin sistemi, basınç iletici ortam olarak sızdırmazlık sıvısı ile doldurulur. Bu nedenle sıcaklık etkisi, sızdırmazlık sıvısının hacim genleşme katsayısı, diyafram sertliği ve basınç taşıyan parçanın sıcaklığı ile ilgilidir. Etki özellikle düşük aralıklı basınç aletlerinde belirgindir. Genel olarak basınç taşıyan parçanın belirtilen sıcaklık hatası %0,1/°C'den büyük olmayacaktır. Dolayısıyla, bir diyaframlı basınç göstergesinin toplam sıcaklık etkisi, genel bir basınç göstergesinin sıcaklık etkisinin ve diyafram contasının basınç taşıyan kısmı üzerindeki sıcaklık etkisinin toplamıdır.

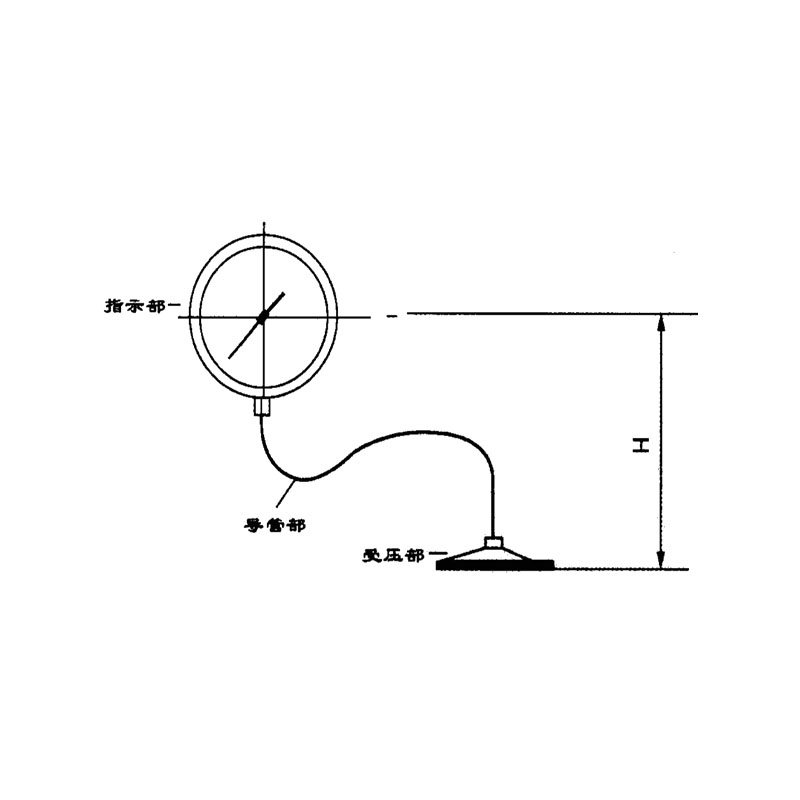

Diyaframlı Basınç Göstergesinin Sıvı Seviye Farkı
Özellikle esnek bağlantı kılcal borulu diyaframlı basınç göstergeleri için, basınç taşıyan diyafram ve genel basınç göstergesi farklı yüksekliklere monte edildiğinde sıvı seviyesi farkı etkisi ΔP meydana gelecektir. Hassas ölçüm için bu faktör dikkate alınacaktır.

\△P=d·h    d- Sızdırmazlık sıvısının özgül ağırlığı; h - Sıvı seviye farkı
100011-uT3j 100002-S9dF

Diyaframlı Basınç Göstergesinin Korozyon Direnci

Diyaframlı basınç göstergesinin korozyon direnci, ölçülen ortamla temas halinde olan diyafram, flanş ve sızdırmazlık contası malzemelerinin uygun şekilde seçilmesiyle garanti edilebilir.
Diyafram malzemeleri: 0Cr17Ni12Mo2 (316), Monel alaşımı (Cu30Ni70), Hastelloy (H276C), Tantal (Ta) ve floroplastik F4.
Flanş malzemeleri: Paslanmaz çelik 0Cr17Ni12Mo2 (316); floroplastik (316 F4) ile kaplı paslanmaz çelik.
Sızdırmazlık contası malzemeleri: Nitril kauçuk, floro kauçuk, silikon kauçuk ve floroplastik.

Flanş Seçimi
Ortak flanş serisi standartları, GB (Çin), HGJ (Kimya Endüstrisi Bakanlığı), DIN (Almanya), JIS (Japonya), ANSI (ABD) ve diğer flanş standartlarının yanı sıra, kullanıcıların seçimine yönelik yerel pratik uygulama koşullarına uygun olarak derlenmiştir. Kullanıcıların diğer spesifikasyonlardaki özel siparişleri de kabul edilebilir.

Sızdırmazlık Sıvısının Seçimi
Diyaframlı basınç göstergesinin çalışmasının güvenilirliğini ve emniyetini sağlamak için, farklı uygulamalara göre uygun sızdırmazlık sıvısı seçilmelidir.

Sızdırmazlık Sıvısı Basınç Taşıyan Parçanın Sıcaklık Aralığı Özgül Ağırlık g/cm³ Hacim Genişleme Katsayısı 1/°C Başvuru
Yüksek Viskoziteli Silikon Yağı -10~200°C 1.07 0,95×10⁻³ Yüksek sıcaklıkta servis için
Düşük viskoziteli Silikon Yağı -30~100°C 0.94 1,08×10⁻³ Genel hizmet
Gliserin Sulu Çözeltisi -5~100°C 1.27 0,61×10⁻³ Gıdaya uygun hizmet
Bitkisel Yağ -5~100°C 0.93 1,03×10⁻³ Gıdaya uygun hizmet
Flor Yağı -30~150°C 1.93 0,75×10⁻³ Hidrojen, Oksijen
