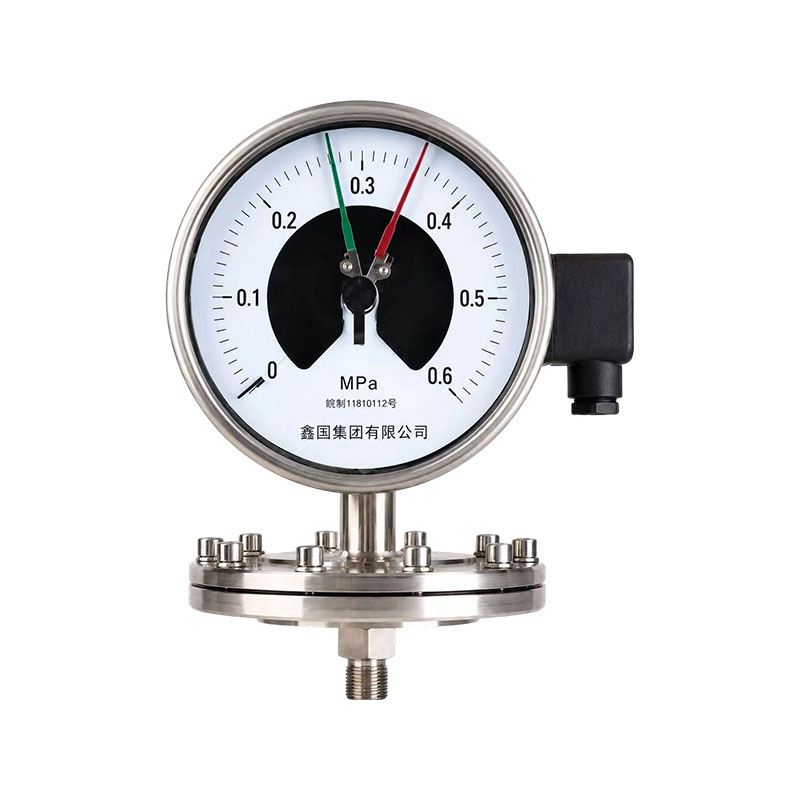

XG/YPF serisi diyaframlı basınç göstergesi

XG/YPF serisi diyaframlı basınç göstergesi, basınca duyarlı elastik eleman olarak oluklu diyaframa sahip yerel göstergeli korozyon önleyici basınç göstergesidir. Bir ölçüm diyaframı, bir mafsal/flanş, bir biyel kolu aktarma mekanizması ve bir mahfazadan oluşur. Ölçülen ortam doğrudan oluklu membran üzerine etki ederek membranın basınç altında yer değiştirme deformasyonuna neden olur. Bu, ibreyi kadran üzerinde basınç değerini gösterecek şekilde hareket ettiren biyel kolu dişli hareketi ile güçlendirilir. Ortam membran tarafından bloke edilir ve hareketin iç kısmına girmez. Aşındırıcı, viskoz ve kristalleşmesi kolay olmayan gaz ve sıvıların basıncını ölçmek için uygundur.

Ürün Avantajları:
1. Güçlü tıkanma önleme özelliği: diyafram, küçük akış delikleri olmayan, viskoz, yabancı madde içeren ve kolayca çökeltilen ortamları ölçmek için uygun, basınç algılama elemanı olarak hizmet eder ve sayacın tıkanmasına veya sıkışmasına eğilimli değildir.
2. Gaz ve sıvı düşük basınç koşullarını ölçmek için uygun, diyaframın yüksek hassasiyeti ve düşük basınç ve basınç değişikliklerine duyarlı tepkisi ile mikro basınç ve düşük basıncı ölçebilir.
3. İyi korozyon direnci: diyafram, aşındırıcı ortamlarla baş etmek ve cihazın iç yapısını korumak için 316, Hastelloy, PTFE vb. malzemelerden yapılabilir.
4. Yapı, yaylı boru basınç göstergesinden daha iyi aşırı yük kapasitesine sahip, emniyetli ve güvenilirdir; Gövde yapısı basit ve bakımı kolaydır ve alarm kontrolünü sağlamak için darbeye dayanıklı ve elektrikli kontak başlıkları ile eşleştirilebilir.

Ana satış noktaları:
1. Bloke edilmesi kolay değildir, küçük akış kanalları yoktur, viskoz, granüler ve kolayca çökeltilmiş ortamlar için uygundur, ortak basınç göstergesi iğnesi tıkanması problemini çözer.
2. Hassas düşük basınç ölçümü; diyafram basıncı algılama elemanı; mikro basınç ve düşük basınç değişikliklerine hızlı yanıt; istikrarlı ölçüm.
3. Çeşitli korozif ortamlarla başa çıkmak için 316L, Hastelloy ve PTFE membranlar dahil olmak üzere seçebileceğiniz çok sayıda membran malzemesi bulunmaktadır.
4. İyi bir aşırı yük performansına sahiptir, anlık basınç etkisine karşı dayanıklıdır, basınç algılayan bileşenlere zarar vermek kolay değildir ve yüksek operasyonel güvenilirliğe sahiptir.
5. Fonksiyon seçimi esnektir ve dağıtım kontakları aracılığıyla basınç alarmı elde edilebilir. Ayrıca basit kurulum ve bakım ve kolay değiştirme özellikleriyle darbeye dayanıklı bir model olarak da kullanılabilir.

Bize Ulaşın
ÖNV：XG/YXC serisi manyetik destekli elektrik kontaklı basınç göstergesiSONRAKİ：XG/Y-M sıhhi diyaframlı basınç göstergesi
SSS Performans Özellikleri

Soru 1: Diyaframlı basınç göstergeleri ile diyaframlı basınç göstergeleri aynı şey midir?
C: Hayır, değiller. Bir manometrenin diyaframının kendisi bir basınç algılama elemanıdır ve ortam doğrudan diyaframa etki eder. Diyaframlı basınç göstergesinin diyaframı yalnızca izolasyon için kullanılır ve basıncı iletmek için izolasyon sıvısına dayanır. Membran yüzeyi daha basit bir yapıya sahiptir ve düşük basınç ve blokaj önleyici koşullar için uygundur, ancak aşırı yüksek korozyon koşulları için uygun değildir.

Soru 2: Diyaframlı basınç göstergesi yüksek basıncı ölçmek için uygun mudur?
C: Uygun değil, çoğunlukla düşük basınç ve düşük basınç koşulları için kullanılır. Yaylı borulu basınç göstergeleri, yüksek basınç senaryoları için tercih edilir; aralığın aşılması, diyaframın kalıcı deformasyonuna neden olarak hatalı ölçümlere neden olabilir.

S3: Ortamdaki parçacıklar nedeniyle membrana zarar vermek kolay mıdır?
C: Normal çalışma koşullarında bloke edilmesi kolay değildir, ancak sert ve keskin parçacıklardan kaynaklanan uzun süreli erozyon membranı aşındırabilir. Daha fazla partikül içeren çalışma koşullarında, keskin malzemelerin membran yüzeyine doğrudan çarpmasını önlemek için kalınlaştırılmış veya korozyon önleyici kaplamalı membranların kullanılması tavsiye edilir.

S4: Diyaframlı basınç göstergelerinin ortak hataları nelerdir?
C: Esas olarak membran deformasyonu, sıfır kayması ve işaretçi hareketsizliği nedeniyle. Çoğunlukla aşırı basınç, orta dereceli korozyon ve parçacık erozyonundan kaynaklanır. Aralığın dışında kullanmayın; aşındırıcı ortamlar için doğru membran malzemesini seçin; Ölçüm doğruluğunu sağlamak için düzenli kalibrasyon yapın.

Ölçüm aralığı, basınç, porsiyon büyüklüğü

Modeliii Arama Aralığı Basınç Taşıyan Parça Boyutu D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa spesifikasyonu: Basınç taşıyan parça boyutu D Ø85'tir.

Parametre Şartname
Doğruluk Sınıfı 2.5
Ortam Çalışma Sıcaklığı -40 ~ 70°C
Bağıl Nem ≤ %90
Sıcaklık Etkisi Çalışma sıcaklığı 20 ± 5°C'den saptığında, ek sıcaklık hatası %0,04/°C'yi aşmayacaktır.
Çalışma Pozisyonu Dikey montaj
Muhafaza Koruma Sınıfı IP64

Basınç İletim Sistemi, Kasa ve Diğer Ana Parçaların Malzemeleri

Modeliii Diyafram Flanş Konektörü Sızdırmazlık Contası Kutu Malzemesi
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (Nitril Kauçuk) Dökme Alüminyum
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

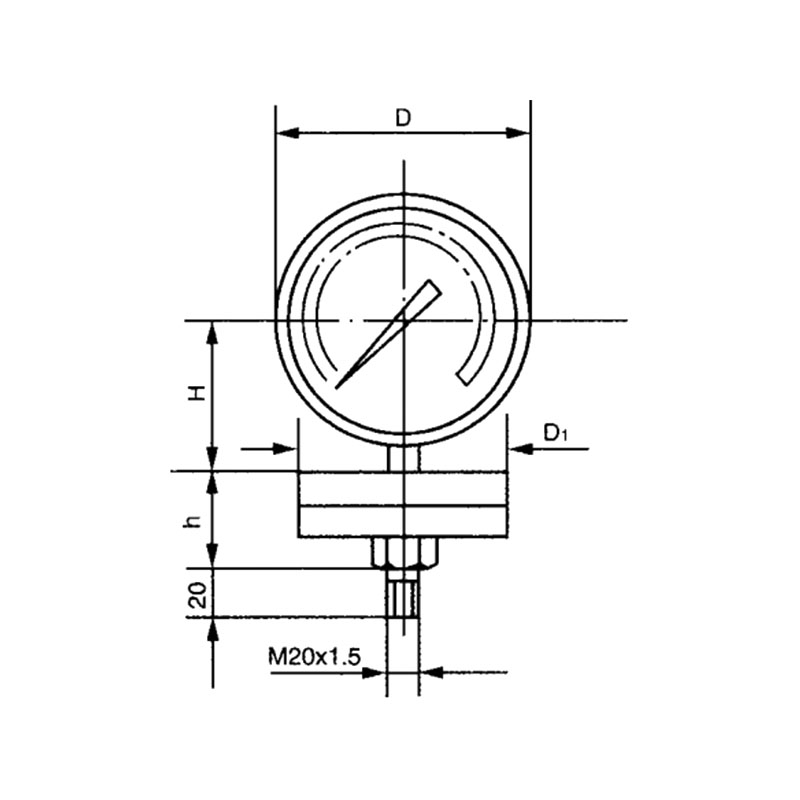

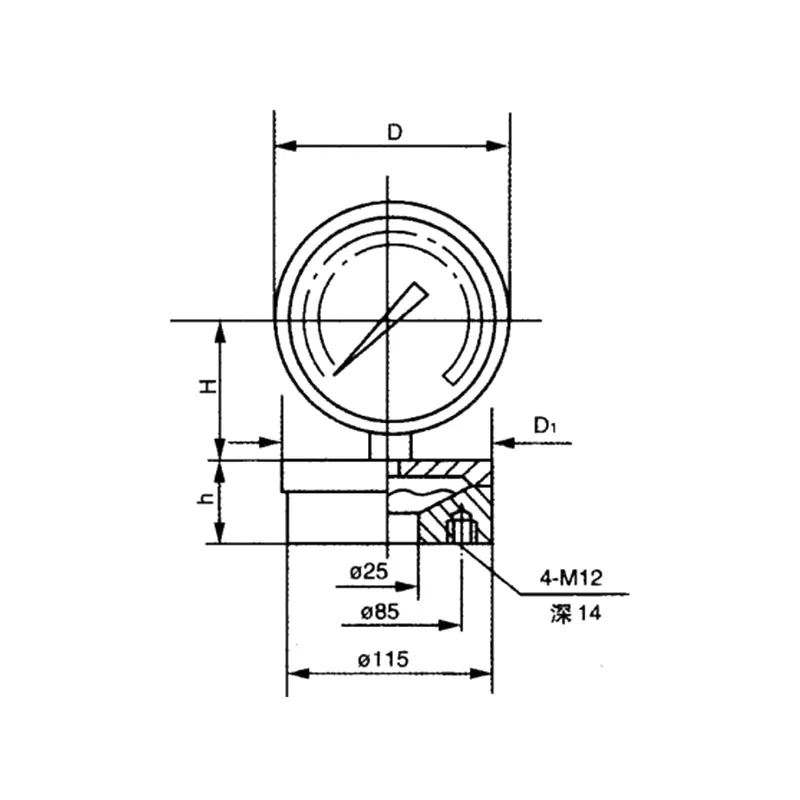

Boyutlar

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Modeliii XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Xinguo Markası
Y Basınç Göstergesi
P Diyafram
F Korozyona dayanıklı
□ Kasa Dış Çapı
100: Ø100mm
150: Ø150mm
□ Tür
A: Diyaframlı Manometre, M20×1.5 Dış Diş Bağlantılı
B: Paslanmaz Çelik Diyaframlı Manometre, M20×1.5 Dış Diş Bağlantılı
B-F: Flanşlı Paslanmaz Çelik Diyaframlı Basınç Göstergesi, 25-4,0 HGJ Yükseltilmiş Yüzeyli Flanş
