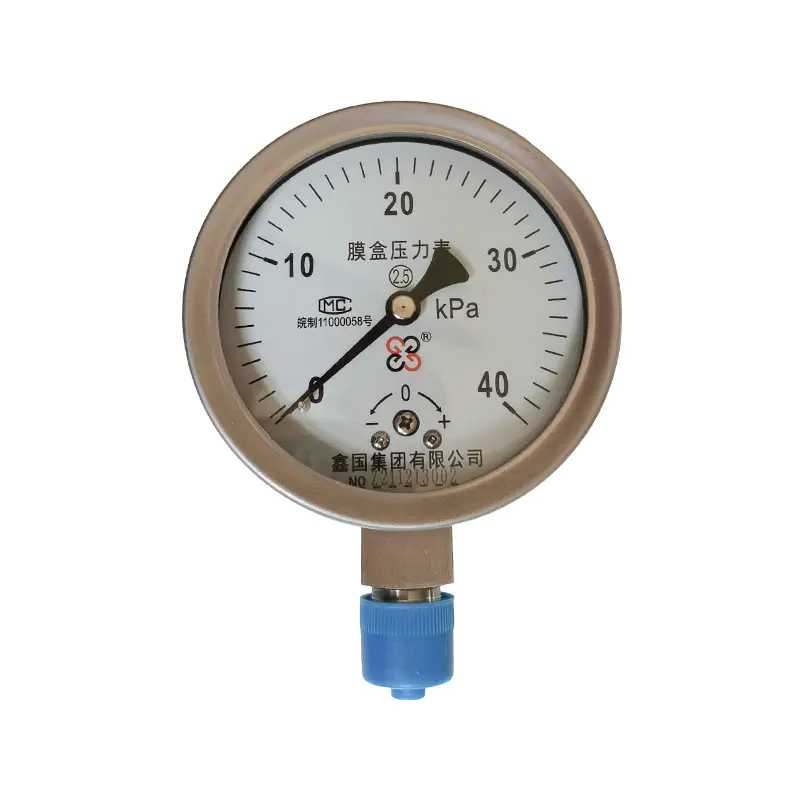

XG/YE-100、 150 serisi diyafram kutusu basınç göstergesi

XG/YE-100、150 serisi diyaframlı kutu basınç göstergesi, basınç algılama elemanı olarak oluklu membran kutusu kullanan yerel bir mikro basınç göstergeli mekanik basınç göstergesidir. Gösterge çapı iki spesifikasyona ayrılmıştır: Φ 100mm ve Φ 150mm. Basınç altında elastik yer değiştirme oluşturmak için oluklu film kutusuna güvenilerek yer değiştirme, kaldıraçlı dişli aktarım mekanizması tarafından güçlendirilir ve işaretçi, yerinde mikro basınç, negatif basınç ve pozitif ve negatif basınç gösterimi elde etmek için çalıştırılır. Sıvı film kutusunun ve bağlantı yerinin sıradan versiyonu bakır-kalay alaşımından yapılmıştır; -B son eki paslanmaz çelik versiyondur ve sıvı alan parçalar paslanmaz çelik malzemeyle değiştirilmiştir; Genişletilebilir darbeye dayanıklı ve manyetik destekli elektrik kontak konfigürasyonu, gaz mikro basıncını ve patlama tehlikesi olmadan negatif basıncı ölçmek için uygundur, yaygın olarak kazan havalandırmasında, gazda, fırında, toz giderme fanında ve diğer çalışma koşullarında kullanılır.

Ürün avantajları :
1. Mikro basınç ölçümünün hassasiyeti yüksektir ve membran kutusu basınç algılama elemanı küçük basınç değişikliklerine duyarlıdır, bu da onu özellikle mikro basınç ve düşük basınçlı gaz ölçüm senaryoları için uygun kılar.
2. Mükemmel hava sızdırmazlık performansı, kaynaklı sızdırmazlık yapısı, anti-gaz kaçağı, fırın hava basıncı, gaz, havalandırma vb. gibi gaz basıncını izlemek için yaygın olarak kullanılır.
3. Hafif ve sağlam yapı, basit iç yapı, bazı yaylı tüplü aletlerle karşılaştırıldığında üstün aşırı yük direnci ve düşük günlük arıza oranı.
4. İsteğe bağlı konfigürasyon zengindir ve yerinde alarm kilitlemeyi sağlamak için paslanmaz çelik, darbeye dayanıklı ve manyetik destekli elektrik kontaklı versiyonlara dönüştürülebilir. Arayüz çeşitlidir ve kurulumu ve hata ayıklaması kolaydır.

Ana satış noktaları:
1. Hassas mikro basınç ölçümü, membran kutusu basınç algılama elemanı, düşük basınç ve mikro basınçlı gaz algılama konusunda yetenekli, küçük basınç değişikliklerine hızlı tepki verir.
2. İyi hava sızdırmazlığı, kaynaklı sızdırmazlık yapısı, gaz sızıntısı kolay değildir, rüzgar basıncı, gaz, fırın havalandırması vb. gibi gaz çalışma koşullarına uygundur.
3. Düşük arıza oranına sahip, belirli aşırı yüke dayanabilen, hafif ve uzun süreli çalışma için güvenilir olan basit yapı.
4. Basınç alarmı kilitleme kontrolünü sağlamak için paslanmaz çelik, darbeye dayanıklı ve manyetik destekli elektrik kontak stillerini destekleyen birden fazla konfigürasyon mevcuttur.
5. Kolay kurulum ve bakım, eksiksiz arayüz özellikleri, kolay sökme ve değiştirme, çeşitli fanlar, kazanlar ve gaz ekipmanlarıyla geniş ölçüde uyumlu.

Bize Ulaşın
ÖNV：XG／YA -100 、 150 serisi amonyak basınç göstergesiSONRAKİ：XG/YE-100B paslanmaz çelik diyafram kutusu basınç göstergesi
SSS Performans Özellikleri

Q1: Can a bellows pressure gauge be used to measure liquid media?
A: Mainly used for measuring gas micropressure and low pressure; sıvıların ölçülmesi için önerilmez. Liquid entering the membrane box cavity can easily cause internal corrosion and zero drift; It is recommended to use diaphragm or spring tube pressure gauges for measuring liquid media.

Q2: Why is the range of the bellows pressure gauge so small? Yüksek basıncı ölçebilir mi?
A: The membrane box is a thin-walled pressure-sensing element, only suitable for micro pressure and low pressure. High pressure can cause permanent deformation of the membrane box and instrument failure; Please use a spring tube pressure gauge for high-pressure conditions.

Q3: How to choose between a regular diaphragm box and a stainless steel diaphragm box pressure gauge?
A: The ordinary diaphragm box overcurrent component is made of copper alloy, suitable for dry and non-corrosive gases; Zayıf aşındırıcı gaz ve nemli bir ortam varsa, korozyon önleyici servis ömrünü uzatmak için doğrudan paslanmaz çelik diyafram kutusu basınç göstergesi seçilebilir.

Q4: What are the reasons for the pointer not returning to zero and inaccurate measurement?
A: Main causes: overpressure impact, corrosive gas corroding the membrane box, frequent pressure fluctuations. Aşırı yüklemeyin, aşındırıcı ortamlar için paslanmaz çelik seçin, sıfır noktasını düzenli olarak kontrol edin ve membran kutusu ciddi şekilde deforme olduğunda cihazı hemen değiştirin.

Scale Range and Doğruluk Sınıfı

Modeli Ölçek Aralığı (kPa) Accuracy Class Ağırlık (kg)
Gösterge Basıncı Negative Pressure Bileşik Basıncı
XG-YE-100 XG-YE-150 0~1.6 -1.6~0 -0,8~ 0,8 2.5 0.5
0~2.5 -2,5~0 -1.2~ 1.2
0~4 -4~0 -2~ 2
0~6 -6~0 -3~ 3
0~10 -10~0 -5~ 5
0~16 -16~0 -8~ 8
0~25 -25~0 -12~ 12
0~40 -40~0 -20~ 20

Çalışma Konumu ve Ortamı: Cihaz dikey olarak monte edilecektir. Çalışma ortam sıcaklığı: -25~55°C, bağıl nem ≤%80. Çevredeki hava, cihazı aşındıracak hiçbir zararlı gaz içermemelidir.
Sıcaklık Etkisi: Çalışma sıcaklığı 20 ±5°C'den saptığında, ek sıcaklık hatası %0,4/10°C'yi aşmayacaktır.
