1. Nedir? Akış Ölçerler ve Nasıl Çalışırlar?

Akış ölçerler, bir sıvının bir boru hattı, kanal veya kanal içerisinde ne kadar hızlı hareket ettiğini veya belirli bir süre içinde ne kadar sıvının geçtiğini ölçen aletlerdir. Sayacın içinde, hareket eden akışkanın hızı, yarattığı basınç farkı veya momentumu gibi fiziksel bir özelliği, sahada okunabilen veya kontrol odasına geri gönderilebilen elektriksel veya mekanik bir sinyale dönüştürülür. Sıvılar, gazlar ve buharın tümü basınç ve sıcaklık değişiminde farklı davrandığından akış ölçerler elektromanyetik indüksiyon, girdap dökülmesi, ultrasonik geçiş süresi, Coriolis kuvveti ve diferansiyel basınç dahil olmak üzere birçok farklı fiziksel prensip etrafında inşa edilir.

Tipik bir proses hattında, bir akış ölçer genellikle basınç vericileri ve sıcaklık sensörleri gibi diğer saha cihazlarının yakınına yerleştirilir, böylece okumaları proseste olup bitenlerle karşılaştırılabilir. Hangi akış ölçerin en iyi şekilde uyacağı büyük ölçüde sıvının gerçekte ne olduğuna, okumanın ne kadar doğru olması gerektiğine ve boru hattının kendisinin alan ve düzen açısından neye izin verdiğine bağlıdır. İş için doğru cihaz seçildiğinde üretimin istikrarlı kalmasına yardımcı olur, enerji hesaplamasını destekler ve operatörlere otomatik üretim ve hizmet sistemlerinin güvendiği görünürlüğü sağlar.

2. Akış Ölçerlerin Temel Performans Özellikleri

Her akış ölçerin belirli bir işe uygun olup olmadığını belirleyen bir dizi teknik özelliği vardır. Bunlar genellikle cihazın veri sayfasında listelenir ve bir özelliği iyi yapmak çoğu zaman diğerinden biraz vazgeçmek anlamına geldiğinden, bunlara tek tek bakmak yerine birlikte bakmak daha faydalı olur. Aşağıdaki liste, debimetre seçimi sırasında en sık kontrol edilen faktörleri iki kategoriye ayırmaktadır: cihazın nasıl performans gösterdiği ve çevredeki tesis ve kontrol sistemine ne kadar iyi uyum sağladığı.

(1) Performansla İlgili Faktörler

• Ölçüm doğruluğu : Genellikle okunan değerin veya tam ölçeğin yüzdesi olarak verilen doğruluk, bir enstrümanın ticari uzlaşmaya, saklama devrine, süreç kontrolüne veya basit genel izlemeye uygun olup olmadığını belirler.
• Menzil oranı (menzillilik) : Bir sayacın belirtilen doğruluk dahilinde ölçebileceği en yüksek ve en düşük akış hızı arasındaki aralık; daha geniş bir aralık oranı, bir cihazın değiştirilmeden daha fazla çalışma koşulunu kapsamasına olanak tanır.
• Basınç kaybı: Bazı akış ölçer tasarımları akış yoluna bir engel yerleştirir ve bu da pompalama enerjisine mal olan bir basınç düşüşü yaratırken, müdahaleci olmayan tasarımlar bu etkiyi büyük ölçüde önler.
• Ortam uyarlanabilirliği: Belirli bir sensör tasarımının sıvıları, gazları, buharları, kalın veya viskoz sıvıları, aşındırıcı kimyasalları veya katı parçacıklar taşıyan sıvıları ne kadar iyi işlediği.

(2) Güvenilirlik ve Entegrasyon Faktörleri

• Çıkış sinyali: Yaygın formatlar arasında 4-20mA analog akım, darbe çıkışı ve ölçüm cihazının mevcut bir kontrol sistemine ne kadar kolay bağlanacağına karar veren RS485 veya Modbus gibi dijital protokoller bulunur.
• Kurulum gereksinimleri: sayaçtan önce ve sonra gereken düz boru hattı, montaj yönü ve borunun tamamen dolu kalıp kalmaması, okuma stabilitesini etkiler ve fiziksel sahaya uyması gerekir.
• Güvenilirlik: Cihazın elektromanyetik girişime ne kadar iyi direnç gösterdiği, ortam sıcaklığı ve basıncındaki dalgalanmaları ne kadar tolere ettiği, sinyalini zaman içinde sabit tutması ve hizmet ömrü boyunca ne kadar bakıma ihtiyaç duyduğu.

Kısaca: doğruluk ve aralık, bir ölçüm cihazının ne kadar hassas ve geniş bir şekilde ölçtüğünü, basınç kaybı ve ortam uyarlanabilirliğinin, fiziksel sürece ne kadar iyi uyduğunu tanımladığını ve çıkış sinyali, kurulum ihtiyaçları ve güvenilirliğin, çevredeki kontrol sistemine ne kadar iyi uyduğunu tanımladığını açıklar. Sadece birine odaklanmak yerine yedisini birlikte tartmak, genellikle iyi eşleşen bir akış ölçere yol açan şeydir.

(3) Tablo: Akış Ölçer Tipine Göre Tipik Doğruluk Sapması

Aşağıdaki tablo, bazı yaygın akış ölçer türlerini, okumalarının gerçek değerden ne kadar saptığına göre sıralamaktadır. Doğruluk sapması yüzde olarak verilir ve daha küçük bir sayı, daha sıkı, daha kesin bir okuma anlamına gelir. Gerçek performans hala kurulum kalitesine, akışkan koşullarına ve cihazın ne kadar iyi kalibre edildiğine bağlı olduğundan, bu rakamlar sabit garantilerden ziyade yaygın olarak referans verilen endüstri aralıklarını yansıtmaktadır. Karşılaştırmanın amacı, her ölçüm ilkesinin genellikle hassas ölçekte nerede durduğuna dair genel bir fikir vermektir. Bu sayfadaki diğer seçim faktörleriyle birlikte okunması, nihai spesifikasyona karar vermeden önce alanın daraltılmasına yardımcı olur.

Grafiğin gösterdiği gibi, Coriolis kütlesel akış ölçerler genellikle hassas ölçeğin en dar ucunda yer alır ve sapma rakamları genellikle yaklaşık olarak belirtilir. ±%0,15 Bu teknolojinin gözetim aktarımı ve yüksek değerli sıvı ölçümü için seçilmesinin nedenlerinden biri de budur. Sırada elektromanyetik ve türbin akış ölçerler geliyor; her ikisi de yakınlarda sıklıkla alıntılanıyor. ±%0,5 hala oldukça sıkı bir toleransa ihtiyaç duyan genel proses kontrol çalışmalarına uygundur. Ultrasonik ve girdaplı akış ölçerler genellikle ±%1,0 çoğu hizmet ve endüstriyel izleme ihtiyacını karşılayan bir seviye olan sapma ve kelepçeli ultrasonik tasarımlar bunu sıvıya hiç dokunmadan yönetir. Bir delik plakasının etrafına inşa edilen diferansiyel basınç ölçerler, ±%1,5 Bu, basınç farkı ile akış hızı arasındaki karekök ilişkisinin daha düşük akış hızlarında daha belirgin hale geldiğini yansıtır. Değişken alan ölçerler veya rotametreler genellikle grubun en geniş sapmasını gösterir ve genellikle yakınlarda alıntılanır. ±%2,0 Bu, hızlı bir görsel kontrol için iyidir ancak sıkı süreç kontrolüne daha az uygundur. Bir doğruluk rakamının yalnızca tanımlanmış bir aralık oranıyla eşleştirildiğinde gerçekten bir anlam ifade ettiğini akılda tutmakta fayda var; çünkü bir ölçüm cihazı, bu aralığın dışında kötü performans gösterirken, nominal akış noktasında çok doğru görünebilir. Bir akış ölçeri yalnızca yayınlanmış en düşük sapma rakamına sahip olduğu için seçmek, aynı zamanda aralık, ortam uyumluluğu ve kurulum kısıtlamalarını da kontrol etmeden, çoğu zaman cihaz ile gerçek süreç arasında bir uyumsuzluğa yol açar. Bu nedenle doğruluk, tek bir karar verici faktör yerine birden fazla girdi arasında bir girdi olarak ele alınır.

3. Yaygın Akış Ölçer Türleri ve Her Birinin Nasıl Çalıştığı

Akış ölçerler, sıvı hareketini algılamak için kullandıkları fiziksel prensibe göre ailelere ayrılır. Her aile kendi doğruluk, ortam uyumluluğu ve kurulum gereksinimleri karışımını taşır; bu nedenle tek bir endüstriyel tesis genellikle birkaç farklı akış ölçer türünü aynı anda çalıştırır. Aşağıdaki alt bölümler, en yaygın türlerin her birinin nasıl çalıştığını ve nerede kullanılma eğiliminde olduğunu açıklamaktadır.

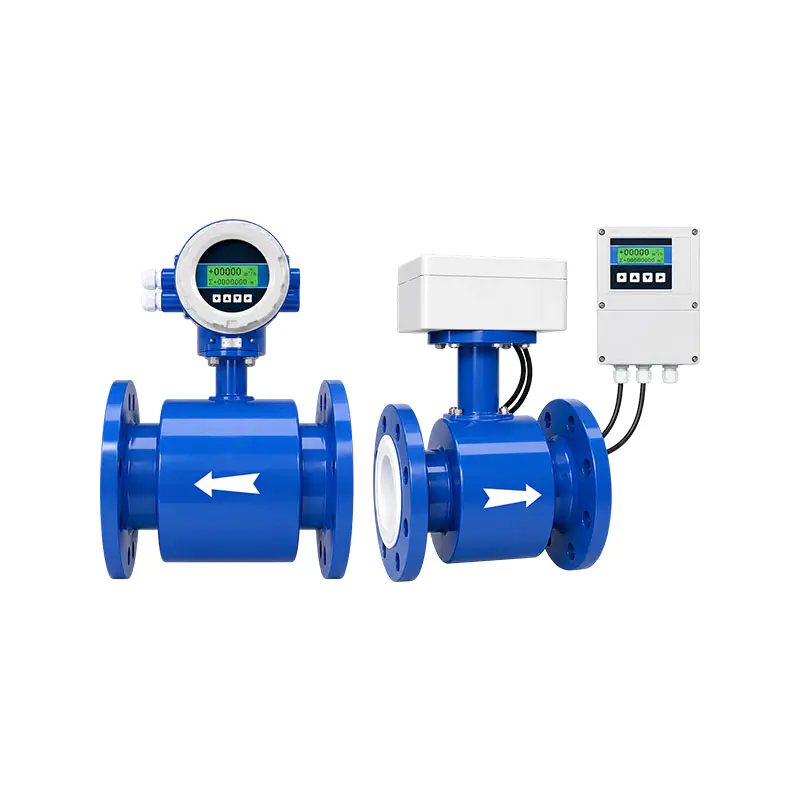

(1) Elektromanyetik Akış Ölçerler

Elektromanyetik akış ölçerler Faraday'ın elektromanyetik indüksiyon yasasına göre çalışır. Boru boyunca bir manyetik alan oluşturulur ve içinden iletken bir sıvı geçerken sıvı, sayacın ölçtüğü küçük bir voltajı indükler. Bu voltaj ortalama sıvı hızıyla orantılı olduğundan, sayaç borunun içine akışı engelleyecek herhangi bir şey koymadan geniş bir akış aralığında doğrusal bir okuma verir. Bu tasarım yalnızca su, atık su ve birçok proses kimyasalı gibi elektriksel olarak iletken sıvılarla çalışır ve gazlar, buhar veya çoğu hidrokarbon gibi iletken olmayan sıvılar için kullanılamaz.

(2) Türbin Akış Ölçerler

Türbin akış ölçerler akış yoluna küçük bir rotor yerleştirir. Hareket eden sıvı, rotoru hızını takip edecek bir hızda döndürür ve bir toplama bobini dönüşü algılayarak onu bir darbe sinyaline dönüştürür. Türbin sayaçları temiz, düşük viskoziteli sıvılar ve gazlar için iyi bir doğruluk ve hızlı tepki sunar, ancak hareketli rotor zamanla aşınır ve sıvıdaki parçacıklar yatak ömrünü kısaltabilir veya okumayı yavaşça bozabilir.

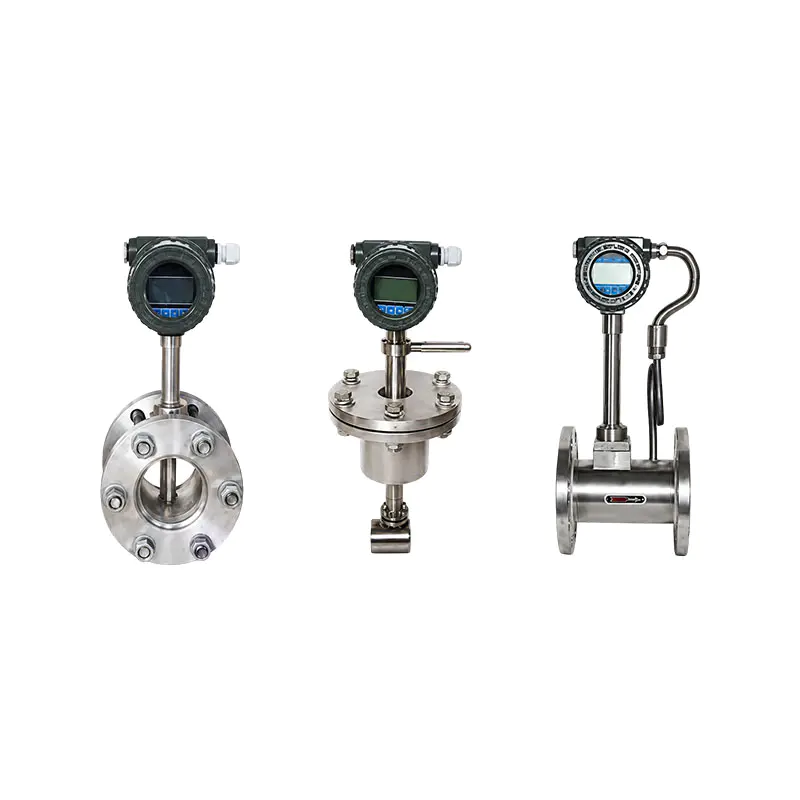

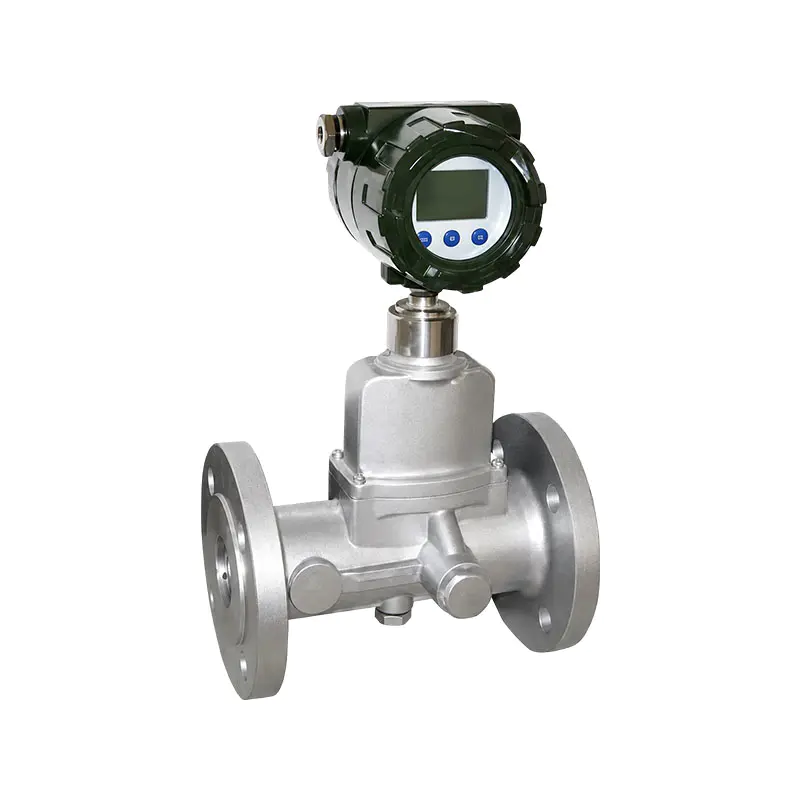

(3) Vorteks Akış Ölçerler

Vorteks akış ölçerler, Karman vorteks sokak etkisine dayanır: akış yoluna yerleştirilen küçük bir kayalık gövde, akış hızına bağlı bir frekansta alternatif girdapların veya girdapların aşağı yönde sıyrılmasına neden olur. Bir sensör bu dökülme frekansını alır ve bunu bir akış okumasına dönüştürür. Vorteks ölçüm cihazlarının hareketli parçaları yoktur, sıvılar, gazlar ve buharla çalışırlar ve oldukça geniş bir sıcaklık aralığını idare ederler, ancak kararlı bir sinyal üretmek için minimum akış hızına ihtiyaç duyarlar, bu da onları çok düşük akış hızlarına daha az uygun hale getirir.

(4) Ultrasonik Akış Ölçerler

Ultrasonik akış ölçerler, akış yönüne göre ve akış yönüne karşı gönderilen ultrasonik darbeler arasındaki seyahat süresindeki küçük farkı ölçer veya bazı tasarımlarda, sıvı içinde taşınan parçacıkların veya kabarcıkların neden olduğu Doppler frekans kaymasını ölçer. Kelepçeli versiyonlar borunun dışına monte edilir, böylece boru hattını kesmeden veya prosesi durdurmadan monte edilebilir veya bakımı yapılabilir. Bu müdahaleci olmayan kalite, ultrasonik ölçüm cihazlarını geniş çaplı boru hatları ve ölçüm cihazının kurulumu için prosesin kapatılmasının rahatsız edici olacağı alanlar için iyi bir seçim haline getirir.

(5) Coriolis Kütle Akış Ölçerler

Coriolis akış ölçerler, sıvı içinde hareket ederken titreşimli bir tüpteki Coriolis etkisi olarak bilinen hafif bir bükülme hareketini algılayarak kütle akışını doğrudan ölçer. Okuma hacim yerine kütleye dayandığından Coriolis ölçüm cihazları sıvı yoğunluğu, basınç veya sıcaklıktaki değişikliklerden büyük ölçüde etkilenmez ve bu da çok yüksek doğruluğu destekler. Aynı tasarım, sıvı yoğunluğunu aynı anda ölçebilir; bu, cihazın diğer tasarımlara göre daha ağır ve daha maliyetli olma eğiliminde olmasına rağmen, saklama aktarımı ve yüksek değerli sıvı ölçümü için yaygın bir seçim olmasının nedenlerinden biridir.

(6) Diferansiyel Basınç (Orifis Plakalı) Akış Ölçerler

Çoğu zaman bir delikli plakanın etrafına inşa edilen diferansiyel basınç akış ölçerler, akış yolunu biraz daraltır ve bunun yarattığı basınç düşüşünü ölçer. Akış hızı, bu basınç farkının karekökü ile orantılı olduğundan, tasarım basittir, iyi anlaşılmıştır ve çok çeşitli temiz sıvı, gaz ve buharda çalışır, ancak düşük akışta doğruluk gözle görülür şekilde düşer ve daralan açıklık kalıcı, küçük bir basınç kaybı yaratır.

(7) Değişken Alanlı Akış Ölçerler (Rotametreler)

Daha çok rotametreler olarak bilinen değişken alanlı akış ölçerler, içinde küçük bir şamandıranın akış hızına bağlı olarak yükseldiği veya alçaldığı, şamandıranın konumunun dereceli bir ölçekte doğrudan okunduğu konik bir cam veya metal tüp kullanır. Temel görsel okuma için harici bir güce ihtiyaç duymadığından, bu tasarım genel izleme için basit ve düşük maliyetlidir; ancak normalde dikey olarak monte edilir ve elektronik alternatiflere göre daha az hassas okumalar sağlar.

(8) Tablo: Tipik Menzil Kabiliyeti (Dönüştürme Oranı) Karşılaştırması

Bazen kısma oranı olarak da adlandırılan aralıklanabilirlik, belirli bir cihazın kendi nominal doğruluğu dahilinde kalarak ne kadar geniş bir akış hızı aralığını ölçebileceğini açıklar. Aşağıdaki grafik, cihazın güvenilir bir şekilde ölçebileceği en yüksek ve en düşük akış hızı arasındaki oran olarak verilen, yukarıda ele alınan akış ölçer türleri için tipik aralık değerlerini göstermektedir. Daha yüksek bir oran, bir cihazın yeniden boyutlandırılmaya veya değiştirilmeye gerek kalmadan daha geniş bir çalışma koşulları aralığını kaldırabileceği anlamına gelir. Bu, en çok, üretim döngüsü boyunca akış hızının belirgin biçimde değiştiği süreçler için önemlidir. Aralıklılığın doğrulukla birlikte okunması, bir cihazın uzun vadede nasıl dayanacağına dair daha kapsamlı bir resim sunar.

Coriolis kütlesel akış ölçerler genellikle grubun en geniş aralık aralığını sunar; rakamlar genellikle 100:1 , çok geniş bir akış aralığı boyunca sabit kalan tüp deformasyonu yoluyla kütle ölçümüne uygundur. Elektromanyetik ve ultrasonik debimetrelerin her ikisi de genellikle yakınlarda bir kapanma noktasına ulaşır 50:1 , herhangi bir hareketli parçaya ihtiyaç duymadan geniş bir çalışma penceresi boyunca istikrarlı okumalar sağlar. Türbin debimetreleri genellikle ortalıkta durur 20:1 Bu, birçok genel proses işi için yeterlidir ancak elektromanyetik veya ultrasonik seçeneklerden daha dardır. Girdap ölçerler genellikle yakına iner 15:1 , tespit edilebilir bir girdap saçılım sinyalini devam ettirmek için gereken minimum hız ile sınırlıdır. Rotametreler genellikle bir yatak açma hizmeti sunar 10:1 , sabit akış izleme için iyidir ancak akış hızlarının çok fazla değiştiği durumlarda daha az esnektir. Orifisli plaka sayaçları genellikle yaygın tipler arasında en dar aralık aralığını gösterir ve sıklıkla alıntı yapılır. 4:1 basınç farkı ile akış hızı arasındaki karekök ilişkisinin doğrudan bir sonucu olup, ölçüm belirsizliğinin azalan akışta hızla artmasına neden olur. Bir prosesin çok çeşitli akış koşullarında çalışması beklendiğinde, dar aralık aralığına sahip bir cihazın seçilmesi, ölçüm cihazının uzun süre boyunca doğru aralığının dışında çalışmasına neden olabilir. Öte yandan, istikrarlı, dar aralıklı bir uygulamanın gerçekte ihtiyaç duyduğundan çok daha fazla aralıklanabilirlik belirtmek genellikle gerçek bir fayda sağlamadan yalnızca maliyeti artırır. Hangi rakamın en yüksek olduğunu varsayılan olarak ayarlamak yerine, aralığın sürecin gerçekte nasıl davrandığına göre eşleştirilmesi, en iyi genel değeri verme eğilimindedir. Bu, akış ölçer seçiminin genellikle söz konusu boru hattı için geçmiş veya beklenen akış verilerine bakılarak yapılmasının bir nedenidir.

(9) Tablo: Seçilen Debi Ölçer Tiplerinin Çok Nitelikli Karşılaştırması

Doğruluk ve değişkenliğin ötesinde, bir debimetrenin belirli bir kuruluma ne kadar iyi uyum sağlayacağını belirleyen bir dizi başka nitelik vardır. Aşağıdaki radar grafiği, yaygın olarak kullanılan üç türü (elektromanyetik, vorteks ve kelepçeli ultrasonik) beş nitelik açısından karşılaştırmaktadır: doğruluk, medya uyarlanabilirliği, düşük basınç kaybı, bakım kolaylığı ve sinyal kararlılığı. Her kalite göreceli bir ölçekte puanlanır ve daha büyük gölgeli alan, gösterilen beş boyutta daha güçlü bir genel performansa işaret eder. Bu tablo, tek bir teknolojiyi her durumda en iyi seçenek olarak taçlandırmak yerine çok yönlü bir karşılaştırmayı desteklemeyi amaçlamaktadır. Burada gösterilen göreceli güçler her zaman gerçek projenin spesifik akışkan ve saha koşullarına göre değerlendirilmelidir.

Karşılaştırma şunu gösteriyor elektromanyetik akış ölçerler İndüklenen voltaj ve akış hızı arasındaki basit, doğrusal ilişkiye uyan doğruluk ve sinyal kararlılığı konusunda güçlü puan alırken, sıvının elektriksel olarak iletken olması gerektiğinden ortam uyarlanabilirliği konusunda daha orta düzeyde puan alıyor. Borunun içinde akışı engelleyecek hiçbir şey bulunmadığından, düşük basınç kaybında da iyi puan alırlar ve hareketli parçaların bulunmaması da bakım kolaylığı puanlarına katkıda bulunur. Vorteks akış ölçerler Beş niteliğin tamamında daha eşit bir dağılım gösterirler; katıdırlar ancak her birinde olağanüstü değildirler; bu da bunların hiçbir kategoride en üst sıralarda yer almadan sıvılara, gazlara ve buhara ne kadar geniş bir şekilde uygulanabildiğini yansıtır. Borunun içindeki küçük blöf gövdesi bir miktar basınç kaybına neden oluyor ve bu da burada orta dereceli bir skor olarak ortaya çıkıyor. Kelepçeli ultrasonik akış ölçerler borunun dışına monte edilmesi, sensörün hiçbir zaman sıvıya temas etmediği ve akış yolunu hiçbir şeyin engellemediği anlamına geldiğinden, ortam uyarlanabilirliği ve düşük basınç kaybı açısından özellikle iyi puan alır. Bakım kolaylığı, zamanla değiştirilecek veya temizlenecek ıslanan parça olmadığından ultrasonik tasarımlar için de iyi bir orandır. Bununla birlikte, sıvı, gaz kabarcıkları veya çok sayıda katı parçacık taşıdığında ultrasonik ölçüm cihazları, geçiş süresine veya Doppler ölçümüne müdahale ettiğinden sinyal stabilitesinin bir kısmını kaybedebilir. Bu ödünleşim, neden tek bir akış ölçer tipinin her durumda kazanamayacağının iyi bir örneğidir; Doğru teknoloji, belirli bir boru hattı, akışkan ve çalışma ortamı için bu niteliklerden hangisinin en önemli olduğuna bağlıdır. Çok çeşitli proses sıvılarını işleyen tesisler, tam da bu nedenle genellikle birden fazla akış ölçer ailesini el altında bulundurur.

4. Debi Ölçerlerin Kullanıldığı Yerler

Akış ölçerler, bir akışkanın ölçülmesi, kontrol edilmesi veya hesaba katılması gereken hemen hemen her endüstriyel sektörde karşımıza çıkar. Belirli bir sektörde hangi türün kullanıldığı genellikle sıvının özelliklerine, okumanın ne kadar doğru olması gerektiğine ve boruların nasıl yerleştirildiğine bağlıdır. Aşağıdaki tablo, yaygın endüstriler ve genellikle ihtiyaç duydukları ölçüm türleri için hızlı bir referans sunmaktadır.

Kısaca: bu sektörlerin paylaştığı şey, ister enerji muhasebesi, proses kontrolü veya hijyenik ürün işleme olsun, prosesin belirli bir noktasında güvenilir akış verilerine duyulan ihtiyaçtır ve her sektöre en iyi uyan akış ölçer ailesi genellikle endüstrinin akışkanlarının tipik olarak ne kadar iletken, temiz ve basınçlı olduğuna göre belirlenir.

Tablo: Akış Hızı Aralığında Ölçüm Kararlılığı

Bir akış ölçer, tüm çalışma ömrü boyunca nadiren sabit bir akış hızında kalır; akış koşulları tipik olarak bir üretim döngüsü boyunca değişir. Aşağıdaki çizgi grafik, elektromanyetik akış ölçeri delikli plaka diferansiyel basınç ölçerle karşılaştırarak akış hızı tam ölçeğin yüzde 10'undan yüzde 100'üne çıktıkça ölçüm hatasının nasıl değiştiğini göstermektedir. Bu karşılaştırma, ölçüm ilkelerine ilişkin daha önce yapılan tartışmayı pratik ve görünür bir farka indirgemektedir. Bu modeli görmek, akış hızlarının sıçradığı uygulamalar için neden belirli akış ölçer türlerinin seçildiğini açıklamaya yardımcı olur. Yatay eksen, cihazın tam ölçekli derecelendirmesinin yüzdesi olarak akış hızını gösterir ve dikey eksen, ölçüm hatasını yüzde olarak gösterir.

Grafik şunu gösteriyor: elektromanyetik akış ölçer tüm akış aralığı boyunca oldukça düz bir hata çizgisi tutar ve yüzde 0,5 tam ölçeğin yüzde 10'unda mı yoksa yüzde 100'ünde mi çalıştığı. Bu kararlılık, doğrudan indüklenen voltaj ile akışkan hızı arasındaki, akış hızının karesine bağlı olmayan doğrusal ilişkiden gelir. delikli plaka ölçer aksine, akış hızı düştükçe hatada net bir artış olduğunu gösterir. yüzde 1,0 kabaca kadar tam ölçekte yüzde 4,0 tam ölçeğin yüzde 10'unda. Bu, basınç farkı ile akış hızı arasındaki karekök ilişkisinden gelir; bu, düşük akışta küçük bir basınç sinyalinin nispeten büyük bir ölçüm belirsizliğine dönüşmesi anlamına gelir. Sürekli olarak tasarım akış hızlarına yakın çalışan prosesler için, her iki cihaz tipi de dar bir çalışma bandında iyi performans gösterebileceğinden, bu fark pratikte çok önemli olmayabilir. Ancak parti döngüleri, başlatma ve kapatma dalgalanmaları veya mevsimsel talep değişiklikleri olan işlemler için akış hızı, bu iki ölçüm yaklaşımı arasındaki boşluğun çok daha belirgin hale geldiği tasarım noktasının çok altında çok zaman harcayabilir. Bu, düşük akış doğruluğunun gerçekten önemli olduğu uygulamalarda diferansiyel basınç ölçüm cihazlarının genellikle daha geniş bir boyutlandırma marjıyla eşleştirilmesinin veya vorteks, ultrasonik veya elektromanyetik alternatiflerle değiştirilmesinin pratik bir nedenidir. Belirli bir boru hattı için geçmiş akış verilerini inceleyen mühendisler, daha düşük maliyetli bir diferansiyel basınç cihazının tüm çalışma aralığında ihtiyaçlarını karşılayıp karşılayamayacağına veya bir elektromanyetik veya ultrasonik sayacın ekstra maliyetinin istikrarlı düşük akış performansı için buna değip değmeyeceğine karar vermek için buna benzer bir karşılaştırma kullanabilir.

5. Seçim Kılavuzu: Debi Ölçer Seçerken Dikkat Edilmesi Gerekenler

Bir boru hattı için doğru akış ölçeri seçmek, doğruluk veya fiyat gibi tek bir spesifikasyona odaklanmak yerine, birbiriyle ilişkili birkaç faktörün birlikte kontrol edilmesi anlamına gelir. Aşağıdaki noktalar, genellikle kabaca gösterilen sıraya göre, spesifikasyon sırasında genel olarak gözden geçirilir.

1. Medya compatibility : akışkanın sıvı, gaz veya buhar olup olmadığını, elektriği iletip iletmediğini ve sensör malzemelerini etkileyebilecek parçacıklar, kabarcıklar veya aşındırıcı bileşenler taşıyıp taşımadığını doğrulayın.
2. doğruluk and repeatability needs : işin saklama transferi, sıkı süreç kontrolü veya genel izleme içerip içermediğini öğrenin; çünkü bu, uygun ölçüm ilkelerinin alanını hızla daraltır.
3. Akış aralığı ve kısma ihtiyaçları: gerekli aralığı doğrulamak için başlatma, kapatma ve yoğun olmayan dönemler de dahil olmak üzere tüm çalışma döngüsü boyunca beklenen minimum ve maksimum akış hızlarına bakın.
4. Kurulum alanı ve düz boru hatları: mevcut yukarı ve aşağı yöndeki düz boru uzunluğunu, montaj yönünü ve borunun çalışma sırasında tamamen dolu kalıp kalmadığını kontrol edin.
5. Basınç kaybı toleransı: Prosesin hat içi bir engelden kaynaklanan basınç düşüşünü absorbe edip edemeyeceğini veya müdahaleci olmayan bir tasarımın pompalama enerjisinden tasarruf etmek için daha anlamlı olup olmadığını öğrenin.
6. Sinyal çıkışı ve iletişim protokolü: 4-20mA, darbe veya dijital protokol gibi cihazın çıkışını mevcut kontrol sisteminin kaldırabileceği değerlerle eşleştirin.
7. Çevresel koşullar: Ortam sıcaklığını, titreşimi, elektromanyetik girişimi ve kurulum sahasında geçerli olan tüm tehlikeli alan sınıflandırmalarını hesaba katın.
8. Uzun vadeli bakım kapasitesi: Cihazın beklenen hizmet ömrü boyunca teknik desteğin, yedek parçaların ve kalibrasyon hizmetlerinin kullanılabilirliğini göz önünde bulundurun.

Uygulamada bu noktalar nadiren teker teker değerlendirilir, çünkü geniş cihaz geçmişine sahip bir üretici aynı anda birden fazla noktanın sıralanmasına yardımcı olabilir. Xinguo Group Co., Ltd. tek bir koordineli ürün yelpazesinin parçası olarak sıcaklık, basınç, seviye ve akış enstrümanları geliştirir; bu, seçim kılavuzunun, sensör malzemesi seçimlerinin ve sinyal çıkış konfigürasyonunun ayrı satın alma kararları yerine birlikte incelenebileceği anlamına gelir. 1997 yılında kurulan ve merkezi Anhui Eyaleti, Tianchang Şehrinde bulunan Xinguo Group Co., Ltd., şirketin çeşitli ürün gruplarında ürün geliştirme ve kalite kontrolünü destekleyen kıdemli mühendisler ve yardımcı mühendislerden oluşan bir teknik ekiple yirmi yılı aşkın bir süredir geniş bir enstrümantasyon ve malzeme işi kurmuştur. Yerleşik bir üretim tabanı tarafından desteklenen bu tür birleştirilmiş yaklaşım, tek bir proses hattında birden fazla cihaz türünü çalıştıran ve enstrümantasyonları genelinde sinyal protokollerini ve kalibrasyon uygulamalarını tutarlı tutmayı tercih eden tesislere yardımcı olma eğilimindedir.

Kısaca: medya uyumluluğu ve doğruluk ihtiyaçları genellikle önce alanı daraltır, akış aralığı ve kurulum kısıtlamaları alanı daha da daraltır ve sinyal çıkışı, ortam ve bakım desteği, hem prosese hem de tesisin uzun vadeli işletim ihtiyaçlarına uyan bir spesifikasyonu tamamlar.

6. Başlıca Akış Ölçer Tiplerine Karşılaştırmalı Genel Bakış

Aşağıdaki tablo, bu sayfada ele alınan akış ölçer türleri için çalışma prensibini, tipik doğruluğu, aralık aralığını, basınç kaybı davranışını ve ortam uygunluğunu bir araya getirir. Belirli bir boru hattı ve sıvı için daha ayrıntılı bir teknik inceleme yapılmadan önce, erken aşama tarama için hızlı bir referans olması amaçlanmaktadır.

Tablonun gösterdiği gibi, her sütunda aynı anda tek bir akış ölçer tipi çıkmıyor; bu da bu sayfanın ana noktasını vurguluyor: Bir cihazın seçilmesi, eldeki proses için hangi doğruluk, aralık aralığı, basınç kaybı ve ortam uyumluluğu kombinasyonunun en önemli olduğuna bağlıdır. Çeşitli akışkan türlerini ve proses koşullarını ele alan tesisler, bu farklı ihtiyaçları karşılamak için genellikle birden fazla akış ölçer ailesini hazır bulundurur.

7. Kurulum ve Bakım Kılavuzu

(1) Kurulum Uygulamaları

İyi kurulumun, temel ölçüm ilkesi ne olursa olsun, akış ölçerin doğruluğu üzerinde doğrudan etkisi vardır. Çoğu akış ölçer, sıvının hız profilinin ölçülmeden önce sabitlenebilmesi için sensörden önce ve sonra minimum düz boru hattına ihtiyaç duyar ve bu gereksinim genellikle türbin ve delik plakası tasarımları için elektromanyetik veya ultrasonik tiplere göre daha sıkıdır. Kısmen doldurulmuş bir boru, çoğu akış ölçer tipinde okumayı bozan hava boşluklarının içeri girmesine neden olduğundan, boru ölçüm noktasında tamamen dolu kalmalıdır. Boru hattındaki başıboş elektrik akımları aksi takdirde küçük indüklenen voltaj sinyaline müdahale edebileceğinden, elektromanyetik akış ölçerler için uygun topraklama çok önemlidir. Titreşim izolasyonu ve güvenli montaj, girdap ve türbin sensörlerinin zaman içinde kalibrasyonlarını etkileyebilecek mekanik strese karşı korunmasına yardımcı olur.

(2) Rutin Bakım

Rutin bakım, akış ölçer tipine göre değişir ancak genellikle ıslanan bileşenlerin periyodik kontrollerini, sıfır ve aralık kalibrasyonunun doğrulanmasını ve proses sıvısına temas eden tüm yüzeylerin temizlenmesini içerir. Türbin ve rotametre tasarımları, hareketli parçalarının düzenli olarak kontrol edilmesinden yararlanır; çünkü mekanik aşınma, bu tasarımlarda zaman içinde doğruluk sapmalarının ana nedenidir. Hiçbiri ıslak yolda hareketli parçalara sahip olmayan elektromanyetik, vorteks ve kelepçeli ultrasonik akış ölçerler genellikle daha az mekanik bakım gerektirir, ancak elektromanyetik ölçerlerdeki elektrot kirlenmesi ve ultrasonik ölçerlerdeki dönüştürücü bağlantısı yine de bir programa göre kontrol edilmeye değerdir. Diferansiyel basınç cihazlarının impuls hatlarında tıkanma veya sızıntı olup olmadığı periyodik olarak kontrol edilmelidir, çünkü bu hatlar vericiye ulaşan basınç sinyalini doğrudan etkiler.

(3) Sorun Giderme Göstergeleri

Akış ölçer okuması ile tank seviyesi değişikliği veya parti miktarı gibi bilinen proses gerçekleri arasındaki ani veya kademeli bir uyumsuzluk, genellikle bir şeylerin yolunda gitmediğinin ilk işaretidir. Sinyal gürültüsü veya kararsızlığı genellikle sürüklenen havaya, kavitasyona veya yakındaki ekipmandan kaynaklanan elektromanyetik girişime işaret eder; sabit ancak yanlış okuma ise sensörde kirlenmeye, kalibrasyon sapmasına veya kısmen tıkalı akış yoluna işaret edebilir. Kurulum koşullarının orijinal tasarıma göre kontrol edilmesi genellikle herhangi bir kalibrasyon ayarına dokunmadan önce ilk sorun giderme adımıdır.

Kısaca: iyi kurulum, birçok doğruluk sorununu başlamadan önce önler, rutin inceleme, aşınma veya kirlenmeyi erkenden yakalar ve kalibrasyona dokunmadan önce kurulumun kontrol edildiği net bir sorun giderme talimatı, genellikle okuma sorunlarını daha hızlı çözer.

8. Sıkça Sorulan Sorular

Bir akış ölçerde doğruluk ve tekrarlanabilirlik arasındaki fark nedir?

Doğruluk, bir akış ölçer okumasının, genellikle okumanın yüzdesi veya tam ölçeğin yüzdesi olarak verilen gerçek akış değerine ne kadar yakın eşleştiğidir. Tekrarlanabilirlik, okumanın gerçek değere ne kadar yakın olduğunu söylemeden, cihazın değişmeyen koşullar altında aynı okumayı ne kadar tutarlı bir şekilde verdiğidir. Bir alet, genel doğruluğunu etkileyen bir kalibrasyon ofsetini taşırken yüksek tekrarlanabilirlik gösterebilir.

Hem sıvılar hem de gazlar için tek bir debimetre tipi kullanılabilir mi?

Vorteks ve belirli diferansiyel basınç tasarımları da dahil olmak üzere bazı akış ölçer türleri, hem sıvılar hem de gazlar için kullanılabilir, ancak boyut ve kalibrasyon ikisi arasında farklılık gösterir. Elektromanyetik akış ölçerler gibi diğerleri yalnızca elektriksel olarak iletken sıvılarla çalışır ve gaz ölçümü için kullanılamaz. Seçimi tamamlamadan önce, amaçlanan sıvıya ilişkin üreticinin spesifikasyonlarını kontrol etmek faydalı olacaktır.

Bir akış ölçer ne sıklıkta yeniden kalibre edilmeli veya incelenmelidir?

Yeniden kalibrasyon aralıkları akış ölçerin tipine, ölçülen akışkana ve uygulamanın ne kadar kritik olduğuna bağlıdır; birçok endüstriyel tesis yıllıktan birkaç yıla kadar değişen bir program takip etmektedir. Emanet devri veya düzenleyici raporlama uygulamaları genellikle genel süreç izleme noktalarından daha sık bir denetim programını takip eder. Belirli bir cihaz modeli için geçmiş kalibrasyon sapmasına bakmak, belirli bir saha için makul bir aralık belirlenmesine yardımcı olabilir.

Debimetre önündeki düz borunun uzunluğu neden önemlidir?

Kıvrımlar, valfler ve diğer boru bağlantı parçaları, akışkanın hız profilini bozarak, akış aşağısında belli bir mesafe boyunca devam edebilen türbülans veya düzensizlik yaratır. Çoğu akış ölçer, ölçtükleri noktada sabit, eşit bir hız profili varsayılarak kalibre edilir; bu nedenle, ölçüm cihazından önce veya sonra çok az düz boru, cihazın kendisi doğru şekilde çalışırken bile hataya neden olabilir.

Akış ölçüm sistemlerinde sinyal kararsızlığına ne sebep olur?

Sinyal kararsızlığı genellikle sıvı servisinde sürüklenen hava veya gaz kabarcıklarından, vana veya pompaların yakınındaki kavitasyondan, yakındaki motorlardan veya değişken frekanslı sürücülerden kaynaklanan elektromanyetik girişimden veya sensörü etkileyen mekanik titreşimden kaynaklanır. Kesin nedeni belirlemek genellikle kurulum koşullarını, proses çalışma parametrelerini ve cihazın etrafındaki elektriksel ortamı kontrol etmek anlamına gelir.

Xinguo Group Co., Ltd. belirli endüstriyel gereksinimler için akış ölçerler üretiyor mu?

Xinguo Group Co., Ltd., enerji, petrokimya, metalurji ve su arıtma gibi proses endüstrilerini destekleyen sıcaklık, basınç ve seviye enstrümantasyonunun yanı sıra akış enstrümanları da geliştirir ve üretir. Kökleri 1997 yılına dayanan ve Anhui Eyaleti, Tianchang Şehrindeki üretim üssüne sahip olan şirket aynı zamanda aynı endüstrilerde kullanılan kablolar, vanalar ve ilgili otomasyon ekipmanlarını da üretmektedir. Bu geniş ürün yelpazesi, aynı mühendislik süreci içerisinde ilgili enstrümantasyon gereksinimleriyle birlikte akış ölçüm ihtiyaçlarının da gözden geçirilmesine olanak tanır; bu, tek bir projede birden fazla enstrüman tipini koordine eden tesisler için faydalı olabilir.
