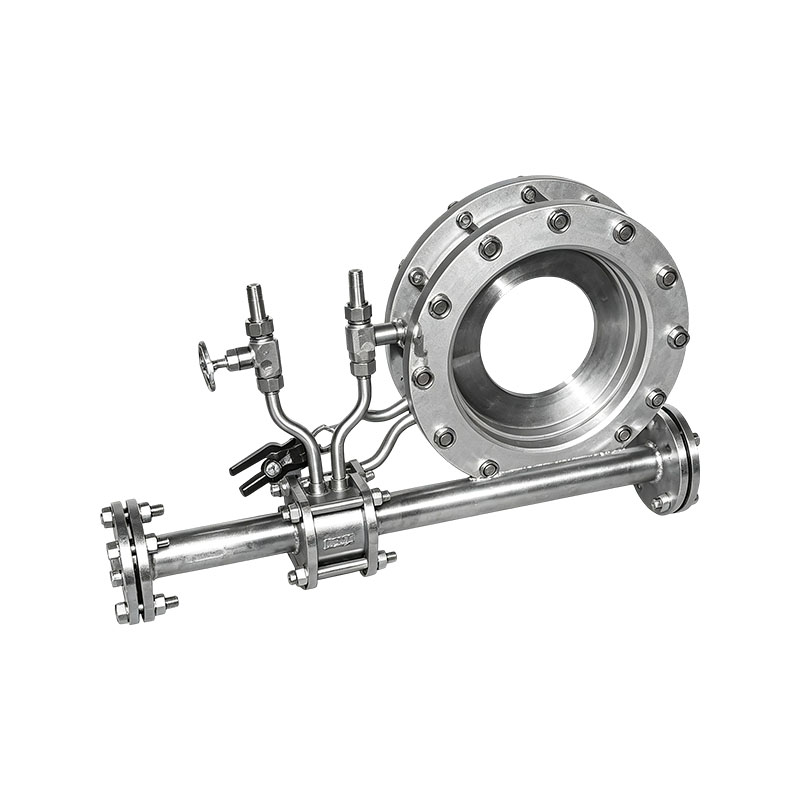

Orifice akış ölçerler, endüstriyel üretimde tarihsel olarak en köklü akış ölçüm cihazlarını temsil eden diferansiyel basınç akış ölçerlerdir. Çeşitli türleri, olgun teknolojileri ve kapsamlı uygulamaları sergilerler.
Ürün Özellikleri:
1. Basit yapı, kolay kurulum, güvenilir çalışma, düşük maliyet ve belirli bir doğruluk derecesi
Endüstriyel üretimin gereksinimlerini karşılayabilir.
2. Uzun bir geçmişe, zengin ve güvenilir deneysel verilere ve standartlaştırılmış tasarım ve işlemeye sahip
Standart kısma cihazları (delikli plakalar, nozullar ve Venturi) için uluslararası standart
ISO 5167 birçok kez revize edilmiştir. Kısma bileşenleri standartlara uygun olarak tasarlanıp işlendiği sürece,
Belirsizlik aralığını belirlemek için gerçek akış kalibrasyonu gereklidir.
3. Standart delikli plaka, 0,2~0,75'lik bir β ile 50~3000 mm'lik bir çapa uygundur.
4. Standart nozül, 0,2~0,8'lik bir β ile 50~500 mm'lik bir çapa uygundur.
5. Uzun boyunlu nozül, 0,2-0,8'lik bir β ile 50-630 mm'lik bir çapa uygundur.
6. Çapı 50-250 mm ve β değeri 0,2-0,75 olan bir Venturi tüpünün mekanik olarak işlenmesi.
7. Venturi tüp çapı 200-1200 mm ve β değeri 0,2-0,70 olan kaba kaynaklı demir plaka.
8. Kaba döküm Venturi tüpünün çapı 100-800 mm olup β değeri 0,2-0,75'tir.
9. Venturi nozulunun çapı 65-500 mm olup β değeri 0,316-0,775'tir.
10. 1/4 yuvarlak delikli plaka çapı ≤ 500 mm, β 0,245~0,6'dır.
11. Konik popülasyon delikli plakanın çapı ≤ 500 mm'dir ve β 0,1~0,316'dır.
12. Çift delikli plakanın çapı 40-100 mm, β ise 0,2-0,75'tir.
13. Küçük delikli plakanın çapı 50 mm'den azdır ve β 0,2~0,75'tir.
14. Gizli küçük delikli plakanın çapı ≤ 50 mm'dir ve β 0,2~0,75'tir.
15. Yüksek basınçlı mercek delik plakasının çapı ≤ 250 mm'dir ve β 0,2~0,75'tir.
16. Geniş kenarlı delikli plakanın çapı 50-400 mm ve β'sı 0,2-0,75'tir. 17. Dairesel delikli plakanın çapı 50-2000 mm olup β değeri 0,1-0,8'dir.
18. Çapı 100-1000 mm ve β değeri 0,46-0,84 olan eksantrik delikli plaka.
19. Uçtaki delik plakası (meme) 100-1000 mm çapa ve 0,46-0,84 β değerine sahiptir.
20. Yukarıdaki kısma cihazının basınç aralığı 0~42MPa'dır ve sıcaklık malzeme tarafından belirlenir.
21. Gizli çift Venturi tüpü, dairesel kesitli boru hattının nominal çapı: DN=300mm~6000mm, dikdörtgen kesitli boru hattının genişlik x yüksekliği: GxY (mm)=300x300~6000x6000 ve aynı nominal çap DN'ye ve değişen genişlik ve yüksekliğe sahip diğer geometrik yüzey boru hatları. Nominal basınç: PN ≤ 2,5MPa, çalışma sıcaklığı ve malzemeye göre belirlenir; fark basınç değeri: (0~100) kPa, tekrarlanan ölçüm hatası (kararlılık): ± 10Pa.
22. Kanat rüzgarı ölçüm cihazı, kararlı ölçüm, yüksek hassasiyet, basınç kaybı ofseti ve yüksek doğrulukla büyük kalibreli hava akışını ölçmek için özellikle uygundur.
23. Rüzgar ölçüm cihazının tasarımı, ürün bakımı için faydalı olan ve ürün çıkışını artıran bir ters üfleme arayüzü ve bir toz boşaltma cihazı içerir
Güvenilirlik.
24. Gelişmiş ve gelişmiş işleme ve test teknolojisi, ürün doğruluğunu ve stabilitesini büyük ölçüde artırır.
25. Olgun kısma bileşenleri, yerinde akış ekranı ve çoklu sinyal çıkışları (4-20mA, darbe, HART protokolü ile) ile akıllı bir entegre akış ölçüm cihazı oluşturmak için ileri elektronik teknolojiyle entegre edilmiştir.
26. Düşük güçlü devre tasarımı enerji tüketimini azaltır, sistem kararlılığını ve güvenilirliğini artırır. Entegre sistem, kurulum ve kullanıma uygun bir batarya güç kaynağına ve harici bir 24VDC seçimine sahiptir.
Ana satış noktaları:
1. Standardizasyon olgunlaşmıştır ve gerçek akış kalibrasyonu gerektirmez: GB/T2624 ve ISO5167 standartlarına uygundur. Standart kısma bileşenleri, spesifikasyonlara göre işlendikten sonra doğrudan ölçüm için kullanılabilir, böylece ticari uzlaşma ve ölçüm izlenebilirliği desteklenir.
2. Hareketli parça yok, dayanıklı ve sağlam: saf mekanik kısma bileşenleri, dönen/algılama elemanları yok, yüksek sıcaklık ve yüksek basınç direnci, güvenilir uzun süreli çalışma, uzun servis ömrü, düşük temel bakım.
3. Geniş ortam uyarlama aralığı: Gazları, buharları ve sıvıları ölçebilir, tek fazlı sıvıları destekleyebilir ve bazı modeller az miktarda yabancı madde içeren kirli ortamlara uyum sağlayabilir. Boru çapı kapsamı geniştir.
4. Düşük genel maliyet, esnek eşleştirme: basit yapı, ekonomik maliyet, herhangi bir marka diferansiyel basınç vericisi ile eşleştirilebilir; Orifis plakası, nozul, Venturi, V-koni vb. gibi birden fazla tip çalışma koşullarına göre seçilebilir.
Uygulama endüstrisi:
1. Enerji endüstrisi: Enerji santrali kazan buharı, birincil/sekonder hava, sirkülasyon suyu, doğal gaz enerji ölçümü ve enerji tüketimi muhasebesi.
2. Petrokimya endüstrisi: proses hammaddesi sıvısı, yüksek basınçlı proses gazı, buhar, rafineri boru hattı akışının izlenmesi, malzeme oranı, ticaret devir ölçümü.
3. Metalurji endüstrisi: yüksek fırın gazı, dönüştürücü baca gazı, soğutma suyu, basınçlı hava, fırın durum kontrolü ve enerji istatistiklerinin akış tespiti.
4. Isıtma/belediye enerjisi: ısıtma şebekesindeki buhar, sıcak su ve doğal gaz boru hatlarının ölçülmesi, ısıtma için şarj edilmesi ve boru hattı akışının dengelenmesi.
