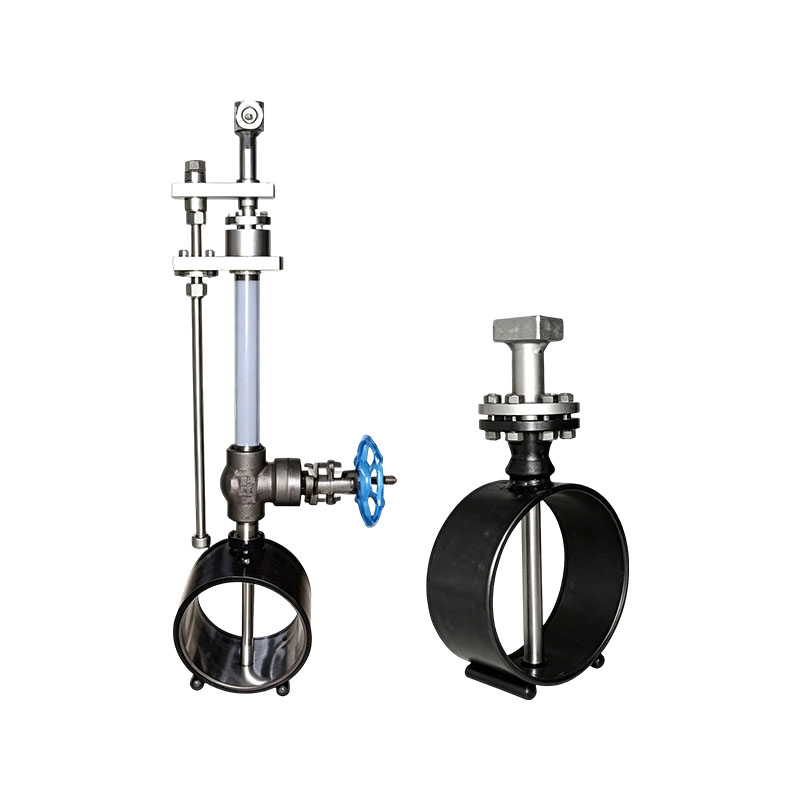

XG-DRB Dilbar debimetre

XG-DRB Dearbar düzgün akış ölçer, akış ölçümü için diferansiyel basınç ilkesini kullanan ve Bernoulli denklemini izleyen yeni tip bir takılabilir akış ölçerdir: Q=KxCx kök DP. Şu anda uluslararası alanda tek seferlik akış tespiti için en doğru, tekrarlanabilir ve güvenilir akış ölçer olarak tanınmaktadır. Basit yapısı, kolay montajı ve demontajı, düşük basınç kaybı ve düşük kullanım ve bakım maliyeti, onu tanıtılmaya ve kullanılmaya değer, enerji tasarrufu sağlayan ve ekonomik bir akış ölçer yapar. Özellikle çapı 200 milimetreden büyük olan boru hatlarında ortalama tüp akış ölçerin avantajları daha belirgindir. Enerji, metalurji ve petrokimya gibi endüstrilerde yaygın olarak kullanılır.

Çalışma Prensibi:
XG-DRB Dearbar sabit hızlı akış ölçer, benzersiz algılama probundan önce ve sonra oluşturulan diferansiyel basınç aracılığıyla akışı ölçer. Sıvı sondadan aktığında ön tarafta boru hattının statik basıncından biraz daha yüksek bir yüksek basınç dağıtım alanı oluşturulur. Bernoulli denklemi ilkesine göre, akışkanın hızı prob boyunca akarken artar ve basıncın boru hattının statik basıncından biraz daha düşük olduğu probun arkasında düşük basınçlı bir dağıtım alanı oluşturulur. Diferansiyel basınç sıvısı prob içinden aktıktan sonra, probun her iki yanında girdaplar belirir ve probun arkasında kısmi bir vakum oluşturulur. Yüksek basınç alanındaki ortalama yüksek basınç, sonda yüksek basınç kanalı yoluyla diferansiyel basınç cihazının pozitif basınç odasına aktarılır; Alçak basınç alanındaki ortalama düşük basınç, sonda alçak basınç kanalı aracılığıyla diferansiyel basınç cihazının negatif basınç odasına iletilir. Diferansiyel basınç cihazı, ortalama yüksek basınç ile ortalama düşük basınç arasındaki farkı ölçer ve karekök hesaplamasından sonra akışkanın ortalama akış hızının büyüklüğünü yansıtır. Ortalama akış hızı, akış hızıyla orantılıdır ve daha sonra boru hattındaki sıvının hacimsel akış hızını veya kütle akış hızını hesaplamak için kullanılabilir.

Ürün Özellikleri:
1. Çoklu uygulama ortamı ve geniş ölçüm aralığı. Çapları 38 mm'den 15000 mm'ye, maksimum 40 MPa basınca ve maksimum 550 ° C veya daha yüksek sıcaklığa sahip çeşitli akışkanlar (gaz, sıvı, buhar) için uygundur. Gerektiğinde ±%0,1'i de garanti edebilir, özellikle endüstriyel proses kontrolü için uygundur;
2. Basit yapı ve hafiflik;
3. Kurulumu ve sökülmesi kolaydır, düşük maliyetlidir ve çevrimiçi olarak kurulabilir ve bakımı yapılabilir;
4. Düz boru kesitleri için düşük gereksinimler. Düz boru bölümünün uzunluğuna yönelik gereksinim, delikli plakayla karşılaştırıldığında nispeten düşüktür; genellikle çapın yaklaşık 10 ila 25 katı kadardır;
5. Düşük basınç kaybı ve önemli ölçüde enerji tasarrufu. Kurtarılamaz basınç kaybı, sinyal basınç kaybının %2 ila %15'i kadardır; bu, yaygın olarak kullanılan orifis akış ölçerlerin kurtarılamaz basınç kaybının yalnızca onda biri kadardır. Yıllık işletme maliyeti delik plakasının 1/40 ila 1/50'sidir;
6. Sabit sıvı katsayısı (K), kararlı ölçüm sinyali ve küçük dalgalanmalar;
7. Yüksek doğruluk ve uzun vadeli iyi stabilite;
8. Prob basıncı ölçümünün kendisi blokaj önleyicidir ve prob, tek parçalı, çift boşluklu, yüksek mukavemetli bir yapı ile tasarlanmıştır;
9. Dost insan-makine arayüzü, 360 derece dönebilen LCD metre kafası; Anlık akış hızını, kümülatif akış hızını, çubuk grafik yüzdesini vb. görüntüleyebilir.

Ana uygulama alanları:
1. Enerji santrallerinde primer ve sekonder havanın ölçümü
2. Yüksek fırın gazının ölçümü;
3. Etan, etilen, doğal gaz vb. ölçümü;
4. Gaz, nitrojen, oksijen vb. ölçümü;
5. Basınçlı hava ölçümü:
6. Doymuş buharın, yüksek ve alçak basınçlı buharın ölçümü:
7. Musluk suyu, sirkülasyon suyu vb. ölçümü.
