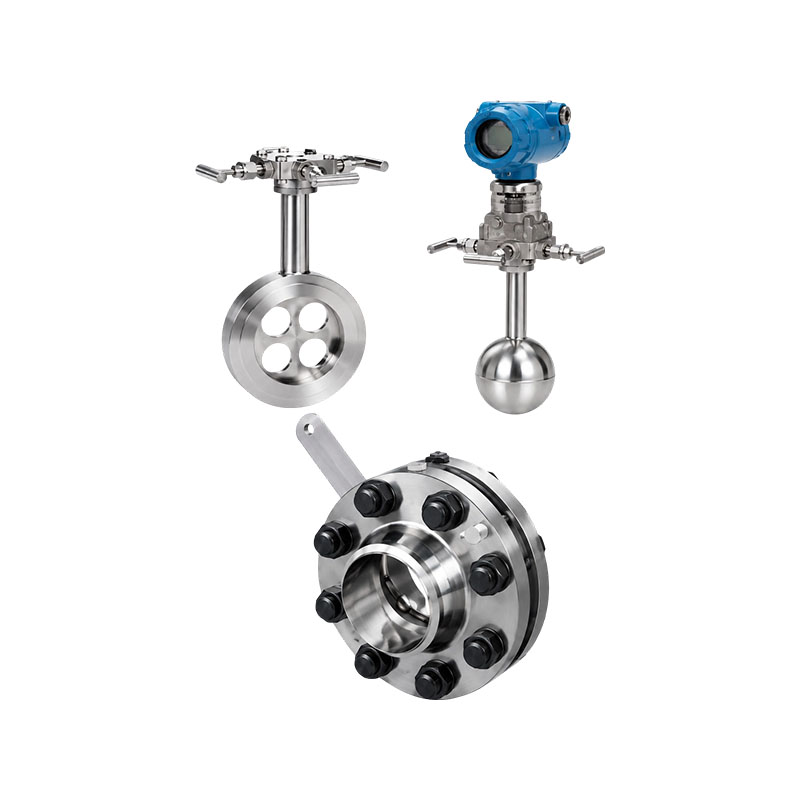

XG-PHL tipi dengeli akış ölçer

XG-PHL tipi dengeli akış ölçer, geleneksel kısma cihazını büyük ölçüde geliştirmiştir ve önemli dengeli düzeltme özelliklerine sahiptir. Geleneksel kısma cihazları yalnızca bir akış açıklığına sahiptir, bu da akışkanın kısma sonrasında ideal akışını kaybetmesine neden olur, dolayısıyla diferansiyel basınçlı akış ölçerlerin avantajlarından tam olarak yararlanılamaz. Dengeli akış ölçerler neredeyse tüm sıvı ölçümleri için geçerlidir ve sıvı ölçüm teknolojisinde bir devrimi temsil eder. Şu anda dengeli akış ölçerler petrol, kimya, metalurji, enerji, doğal gaz ve su arıtma gibi endüstrilerde yaygın olarak kullanılmaktadır.

Çalışma Prensibi:
Dengeli bir debimetre, diğer diferansiyel basınçlı debimetrelerle aynı prensipte çalışan, kapalı boru hatlarında enerji dönüşümü ilkesini temel alan, devrim niteliğinde bir diferansiyel basınç debimetresidir; İdeal akışkan koşulları altında bir boru hattındaki akış hızı, diferansiyel basıncın kareköküyle orantılıdır. Boru hattındaki akış hızı, fark basınç değeri ölçülerek Bernoulli denklemine göre hesaplanabilir. Dengeli akış sensörü, boru hattının kesitine monte edilen gözenekli bir disk kısma redresörüdür; her deliğin boyutu ve dağılımı, özel formüllere ve orifis numarası olarak bilinen test verilerine göre özelleştirilmiştir. Sıvı, diskin işlevsel deliklerinden geçtiğinde dengelenecek ve düzeltilecektir; girdap en aza indirilecek ve yaklaşık olarak ideal bir sıvı oluşacaktır. Basınç ölçüm cihazı sayesinde sabit bir diferansiyel basınç sinyali elde edilebilir ve hacimsel akış hızı ve kütlesel akış hızı Bernoulli denklemine göre hesaplanabilir.

Ürün Özellikleri:
1. Yüksek doğrusallık ve iyi tekrarlanabilirlik. Dengeli akış sensörü, akış alanını dengeleyebilen, girdap akımlarını, titreşimleri ve sinyal gürültüsünü azaltabilen simetrik gözenekli bir yapıya sahiptir. Akış alanının stabilitesi büyük ölçüde iyileştirilmiştir ve doğrusallık, delikli plakanınkinden 5-10 kat daha yüksektir. Tekrarlanabilirlik %54 oranında artırılmıştır, yani %0,15. Kapsamlı performansı nedeniyle dengeli akış ölçer, üst düzey akış ölçer kategorisine aittir.
5: Aralık oranı 1 olduğunda doğrusallık ± %0,3'e ulaşabilir;
7: Aralık oranı 1 olduğunda doğrusallık ±%0,5'e ulaşabilir.
10: Aralık oranı 1 olduğunda doğrusallık ±%1,0’a ulaşabilir.
2. Düz boru kesitleri için düşük gereksinimler. Kararlı akış alanı ve orifis plakalarına kıyasla iki kat daha hızlı basınç geri kazanımı sayesinde dengeli akış sensörleri, düz boru bölümlerine olan gereksinimleri büyük ölçüde azaltır. Ön ve arka düz boru bölümleri genellikle 3D ve 1D'dir ve minimum uzunluğu 0,5D'den azdır, böylece özellikle özel ve pahalı malzemelerden yapılmış çok sayıda düz boru bölümünü ortadan kaldırır.
3. Kalıcı basınç kaybını azaltın. Gözenekli simetrik dengeli tasarım, türbülanslı kesme kuvvetlerini ve girdap oluşumunu azaltır, kinetik enerji kaybını azaltır ve aynı ölçüm koşulları altında orifis plakalarına kıyasla kalıcı basınç kaybını 2,5 kat azaltır, böylece işletme enerji maliyetlerinden önemli ölçüde tasarruf sağlar. Kapsamlı bir şekilde tanıtılmaya değer, enerji tasarrufu sağlayan bir araçtır.
4. Kire karşı dayanıklıdır ve kolayca tıkanmaz. Gözenekli simetrik denge tasarımı, türbülanslı kesme kuvvetleri ve girdapların oluşumunu azaltır, ölü bölgelerin oluşumunu büyük ölçüde azaltır, kirli ortamın birden fazla delikten sorunsuz geçişini sağlar ve sıvı deliğinin tıkanma olasılığını azaltır.        5. Delikli plakayı doğrudan değiştirebilir. Orifis plakası ile aynı kullanım yöntemine ve görünüme sahip olduğundan borularda veya ilgili enstrümanlarda herhangi bir değişiklik yapılmadan doğrudan değiştirilebilir. Orifis plakasının dengeli bir akış ölçerle değiştirilmesi, tüm tesisin enerji ölçüm EMS dönüşümüne çok uygundur.
6. Geniş akış ölçüm aralığı. Deneysel sonuçlara göre, akış ölçerin performansını, minimum Reynolds sayısı 200'ün altında ve maksimum Reynolds sayısı 107'den büyük olacak şekilde, akış hızı minimumdan süpersonik'e kadar değişebilecek şekilde dengeleyin; Beta değeri 0,5 ila 0,90 arasında seçilebilir.
7. Uzun vadeli istikrar iyidir. Türbülanslı kesme kuvvetindeki önemli azalma nedeniyle, ortam ile kısma elemanı arasındaki doğrudan sürtünme büyük ölçüde azalır ve β değeri uzun süre değişmeden kalır. Cihazın tamamında hareketli parça bulunmadığından uzun süre stabiliteyi koruyabilir.
8. Yüksek sıcaklık ve yüksek basınçlı ortamları ölçebilir. Orifis plakaları ve diğer kısma cihazları gibi, çalışma sıcaklığı ve basıncı da boru hattının ve flanşın malzemesine ve derecesine bağlıdır. Çalışma sıcaklığı 850 ° C'ye, çalışma basıncı 42MPa'ya ulaşabilir.
9. Karmaşık çalışma koşullarında yabancı maddeleri ölçebilir. Eşsiz yapısal tasarımı nedeniyle, özel performansa sahiptir ve gaz-sıvı iki fazlı, çeşitli karışık gazlar (gaz, biyogaz, kömür gazı vb.), çeşitli düşük sıcaklıktaki gazlar (LNG, sıvı nitrojen, sıvı oksijen, sıvı hidrojen, sıvı klor, sıvılaştırılmış etilen, sıvılaştırılmış petrol gazı vb.), gaz-sıvı iki fazlı ortamlar (nem gibi), bulamaç, çok fazlı su akışı, titreşimli su akışı, elektromanyetik girişim gerçekleştirebilir. medya ve çift yönlü akış (çünkü denge akış ölçer her iki tarafta tamamen simetriktir).

Uygulama endüstrisi:
1. Petrokimya endüstrisi: Sıvı, gaz ve buhar akış hızlarının ölçümü
2. Termal güç: kazan buharının, dolaşan suyun ve gazın ölçümü
3. Metalurji: yüksek fırın gazı, soğutma suyu, proses gazı
4. Su arıtma: endüstriyel atık su, saf su, basınçlı hava
