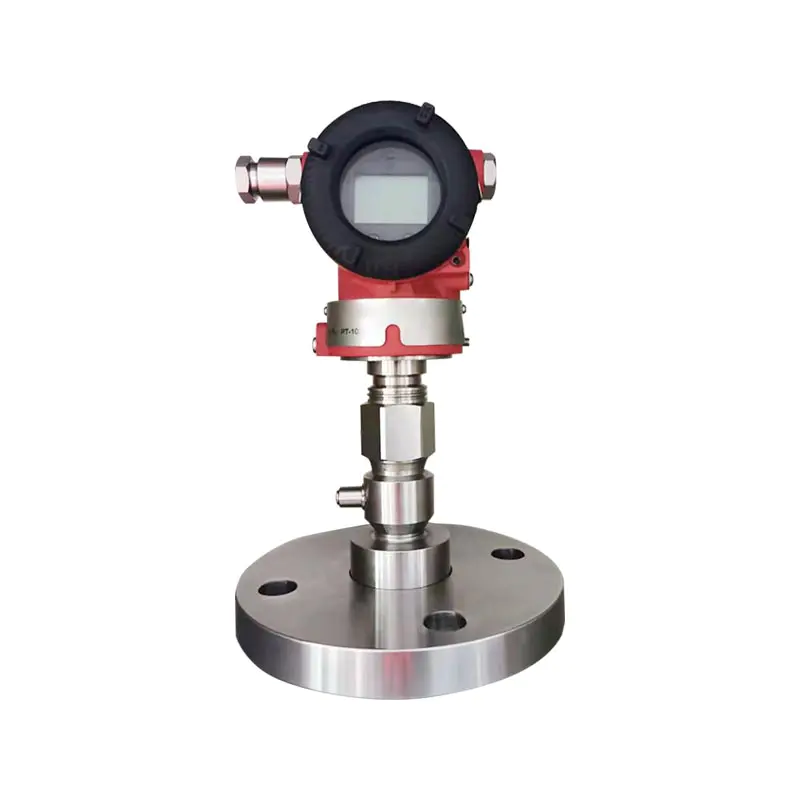

XG3051T Diferansiyel basınç/mutlak basınç uzaktan vericisi

Ürün Tanıtımı:
XG3051T akıllı uzaktan basınç vericisi, gösterge basıncını ve mutlak basıncı ölçmeyi destekler. Ölçülen ortamı verici gövdesinden izole etmek için uzaktan iletim kılcal membran izolasyon yapısını benimser. Yüksek viskozite, kolay kristalleşme, kolay katılaşma, güçlü korozyon ve yüksek sıcaklıktaki orta çalışma koşullarıyla baş edebilir, sensörlerin orta düzeyde tıkanmasını ve korozyonunu önler.
Çıkış 4-20mA üst üste bindirilmiş HART protokolü dijital sinyali, yüksek doğruluk, iyi uzun vadeli kararlılık, yerinde konfigürasyon kalibrasyonunu destekler, patlamaya dayanıklı korumalı isteğe bağlı yerinde LCD, özelleştirilebilir diyafram malzemesi, basınç sinyallerinin uzun mesafe iletimini gerçekleştirir.

Uygulanabilir endüstriler:
1. Petrokimya endüstrisi: reaksiyon kaplarının ve depolama tanklarının basınç ölçümü
2. Elektrik: Kazan ve ısı borusu şebekesi basıncının izlenmesi
3. Metalurji: Eritme işleminde basınç tespiti
4. Su arıtma: kanalizasyon ve kimyasal su arıtma tankı basıncı
5. Farmasötik: Farmasötik proses tanklarının basınç kontrolü
6. Yiyecek ve içecek: viskoz malzemelerin basınç ölçümü
7. Kömür kimya endüstrisi: çeşitli proses ekipmanlarının basınç tespiti
8. Kağıt yapımı: kağıt hamuru ortamının basınçla toplanması

Bize Ulaşın
ÖNV：XG3051DP Diferansiyel basınç uzaktan vericisiSONRAKİ：XG3051T Diferansiyel basınç/mutlak basınç vericisi
SSS Giriş Çıkış Tepki Süresi Genel Koşullar Elektrik Bağlantıları Model ve Teknik Özellikler Kod Tablosu Boyutlar
S1: XG3051T uzaktan verici hangi çalışma koşulları için uygundur?
C: Yüksek viskozite, kolay kristalleşme, kolay katılaşma, güçlü korozyon ve yüksek sıcaklıktaki ortamlar için uygundur. Uzaktan iletim membranı ve kılcal izolasyon sayesinde ortamın doğrudan verici gövdesine girmesi engellenerek sensörün tıkanması ve korozyonu önlenir. İki ölçüm modunu destekler: gösterge basıncı ve mutlak basınç.

S2: Gösterge basıncı ile mutlak basınç arasında nasıl seçim yapılır?
A: Bağıl atmosfer basıncını ölçmek için gösterge basıncını seçin. Vakum ve negatif basıncı ölçerken, çalışma koşulu için referans olarak mutlak basınç seçilmelidir ve karıştırılamaz; aksi takdirde önemli ölçüm hataları olacaktır.

S3: Çıkış sinyali nedir? Bir HART el tipi cihazına bağlanabilir miyim?
C: HART dijital protokolüyle birleştirilmiş standart 4-20mA analog çıkış, yerinde konfigürasyonu, aralık modifikasyonunu, HART kontrol cihazının sıfır noktası kalibrasyonunu destekler ve DCS ve PLC sistemlerine bağlanabilir.

S4: Uzaktan iletim filmi için malzeme nasıl seçilir?
A: Geleneksel 316L paslanmaz çelik; Güçlü aşındırıcı ortamlar için Hastelloy alaşımı ve tantal film seçilebilir ve ortamın bileşimi ve sıcaklığı sipariş sırasında sağlanabilir.

Ölçüm parametreleri: gösterge basıncı, ekzotermik basınç, sıvı seviyesi.
Ölçüm Aralığı
Gösterge Basıncı Uzaktan Verici Alt limit: -%100 URL'den başlayarak (sürekli ayarlanabilir)
Üst sınır: %100 URL'ye kadar (sürekli ayarlanabilir)
Mutlak Basınç Uzaktan Vericisi Alt limit: %0~100 URL'den başlayarak (sürekli ayarlanabilir)
Üst sınır: %100 URL'ye kadar (sürekli ayarlanabilir)

Ölçüm Aralığı

Tablo 1 - Aralık Kodu ve Aralık Arasındaki İlişki
Aralık Kodu Minimum Aralık Maksimum Menzil Nominal Basınç (Maks)
C 6 kPa 40kPa Seviye flanşının nominal basıncı
D 25kPa 250kPa
F 30kPa 3 MPa
G 1 MPa 10MPa
H 2,1 MPa 21 MPa
I 4MPa 40 MPa
L 6 kPa abs 40kPa abs
M 25kPa abs 250kPa abs
O 30kPa abs 3 MPa abs
Tablo 2 - Uzak Flanş ve Minimum Aralığın Karşılaştırma Tablosu
Flanş Tipi Nominal Çap Min/Maks Aralığı Maksimum Kılcal Uzunluk
Daire Tipi DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16 dakika
DN 4" 6kPa/3MPa 16 dakika
Eklenen Tip DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16 dakika
DN 4" 6kPa/3MPa 16 dakika
Dişli Uzaktan Kumanda Tipi Dış Çap 109mm 160kPa/25MPa 10m

Gösterge basıncı / mutlak basınç uzak vericisinin minimum aralığı, Tablo 1 ve Tablo 2'de belirtilen minimum aralıklardan büyük olan değer olacaktır. Ayarlanan aralık, minimum aralıktan az olmayacaktır.
Gösterge basıncı / mutlak basınç uzaktan vericisinin maksimum aralığı, verici gövdesinin maksimum aralığı ile uzak flanşın nominal basıncı arasındaki küçük değer olacaktır.

Çıkış Sinyali
2 telli, 4–20 mA DC HART çıkışı, dijital iletişim; HART protokolü 4–20 mA DC sinyalinin üzerine eklenir.
Çıkış Sinyali Limitleri: Imin = 3,9 mA, Imax = 20,5 mA
Alarm Akımı (Yapılandırılabilir Mod)
Düşük Alarm Modu (Minimum) 3,7 mA
Yüksek Alarm Modu (Maksimum) 21mA
Alarm Yok Modu (Basılı tutun) Arıza öncesinde geçerli akım değerini tutar
Alarm Akımının Standart Ayarı Yüksek Alarm Modu


Amplifikatör bileşeninin sönümleme sabiti 0,1 s'dir; sensörün ve uzaktan conta flanşının zaman sabiti, sensör aralığına, aralık oranına, kılcal uzunluğa ve doldurma sıvısının viskozitesine bağlı olarak 0,2 ~ 6 s arasında değişir.
Ek ayarlanabilir zaman sabiti 0,1 ~ 60 sn. arasındadır.

Kurulum Koşulları
Kılcal boruları olmayan ölçüm / mutlak basınç uzak vericileri doğrudan uzak flanş yoluyla monte edilebilir. Konum sapması düzeltilebilir bir sıfır kaymasına neden olacaktır. Elektronik muhafazası 360°'ye kadar dönebilir ve ayar vidası onu her pozisyonda sabitleyebilir.

Gösterge / mutlak basınç uzak flanşı, ANSI/DIN standartlarına uygun eşleşen flanşlara bağlanır. Bu tür eşleşen flanşlar yumuşak contalar ve montaj cıvataları ve somunlarıyla donatılacaktır (cıvata ve somunlar kullanıcılar için isteğe bağlıdır).

Kılcal borulu gösterge/mutlak basınç uzak vericileri için: uzak conta düzeneği verici gövdesinin altına monte edilirse uzak conta düzeneği ile verici gövdesi arasındaki maksimum yükseklik farkı 5 m'den az olacaktır. Çalışma basıncı mutlak 100 kPa'nın altında olduğunda, verici gövdesini uzak conta tertibatının altına monte edin.

Kılcal borunun minimum bükülme yarıçapı 75 mm'dir. Sarılmaya izin verilmiyor!

Çevre koşulları

Ortam Sıcaklığı
Asgari Doldurma sıvısına bağlıdır
Maksimum 85°C
LCD ve FKM mühürlü -20 ~ 65°C
Depolama / Taşıma Sıcaklığı
Asgari Doldurma sıvısına bağlıdır
Maksimum 85°C
Bağıl Nem %0 ~ 100
Şok Direnci
Hızlanma 50 gr
Süre 11 ms
Titreşim Direnci 2 g'dan 500 Hz'e kadar
Elektromanyetik Uyumluluk (EMC) Bkz. Tablo 4 "EMC Eki", sonraki sayfada

Proses ortamı limiti sıcaklık limiti
Ortam sıcaklığı:-30~400°C

Tablo 3 Doldurma Sıvısı, Çalışma Sıcaklığı ve Minimum Çalışma Basıncı İlişkisi
Sıvıyı Doldurun Silikon Yağı (S) Yüksek Sıcaklık Silikon Yağı (H) Ultra Yüksek Sıcaklık Silikon Yağı (U) Bitkisel Yağ (V)
Yoğunluk @25°C 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Çalışma Sıcaklığı Aralığı -30 ~ 200°C -10 ~ 350°C -10 ~ 400°C 0 ~ 250°C
Sıcaklık Çalışma Basıncı Aralığı (kPa mutlak)
20°C >10 >10 >10 >25
100°C >25 >25 >25 >50
150°C >50 >50 >50 >75
200°C >75 >75 >75 >100
250°C >100 >100 >100
350°C >100 >100
400°C >100

Not: Yukarıdaki sıcaklık ve basınç aralığını aşan değerlere özellikle dikkat edilmelidir; bunlar aracılığıyla karşılanabilir
özel tasarım.

Öğe Şartname
Verici Gövde Basıncı Limiti Maksimum basınca kadar vakum
Uzak Flanş Nominal Basıncı ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Ağırlık DN 50/2": yaklaşık 7 ~ 10 kg
DN 80/3": yakl. 8 ~ 11 kilo
DN 4": yaklaşık 9 ~ 12 kg
Patlamaya Dayanıklı Performans NEPSI aleve dayanıklı: Ex dⅡC T6
NEPSI kendinden güvenlik: Ex iaⅡC T4
İzin Verilen Çalışma Sıcaklığı -40°C ~ 65°C

Güç ve Yük Koşulları
Güç kaynağı voltajı 24V
R≤(Us-12V) /Imaks kQ 2
burada Imaks=23 mA
Maksimum güç kaynağı voltajı: 42VDC
Minimum güç kaynağı voltajı: 12VDC,15VDC(arkadan aydınlatmalı LCD ekran)
Dijital iletişim yük aralığı: 250~600Q

Öğe Şartname
Malzeme
Ölçüm Kapsülü Paslanmaz Çelik 316L
Diyafram Paslanmaz Çelik 316L, Hastelloy C, Tantalum
Proses Flanşı Paslanmaz Çelik 304
Sıvıyı Doldurun Silikon Yağı, Yüksek Sıcaklık Silikon Yağı, Ultra Yüksek Sıcaklık Silikon Yağı, Bitkisel Yağ
Verici Muhafazası Epoksi Kaplamalı Alüminyum Alaşımlı
Muhafaza Contası Nitril Kauçuk (NBR)
İsim plakası Paslanmaz Çelik 304
Elektrik Bağlantısı M20×1,5 kablo rakoru; 0,5 ~ 2,5 mm² iletkenlere uygun terminaller
Proses Bağlantısı Uzaktan conta flanşı ANSI veya DIN standardına uygundur. Doğrudan montaj mevcuttur; boyut çizimine bakın
Muhafaza Koruma Sınıfı IP67
Tablo 4 EMC Eki
Hayır. Test Öğesi Temel Standart Test Durumu Performans Düzeyi
1 Yayılan Emisyon (Muhafaza) GB/T 9254-2008 Tablo 5 30MHz ~ 1000MHz Geçmek
2 İletilen Emisyon (DC Güç Bağlantı Noktası) GB/T 9254-2008 Tablo 1 0.15MHz ~ 30MHz Geçmek
3 Elektrostatik Deşarj (ESD) Bağışıklığı GB/T 17626.2-2006 4kV (Kontak), 8kV (Hava) B
4 Yayılan RF Elektromanyetik Alan Bağışıklığı GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Güç Frekansı Manyetik Alan Bağışıklığı GB/T 17626.8-2006 30A/m A
6 Elektriksel Hızlı Geçici Patlamaya Karşı Bağışıklık GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Dalgalanma Bağışıklığı GB/T 17626.5-2008 1kV (Hattan Hatta) B
2kV (Toprağa Hat) (1,2us/50us)
8 RF alanları tarafından indüklenen İletilen Bozulma Bağışıklığı GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Notlar:
(1) Performans Düzeyi A: Performans, test sırasında teknik spesifikasyonların sınırları dahilinde kalır.
(2) Performans Düzeyi B: Test sırasında geçici bozulma veya işlev/performans kaybı meydana gelebilir, ancak ünite otomatik olarak düzelebilir. Gerçek çalışma durumu ve saklanan veriler değişmeden kalır.

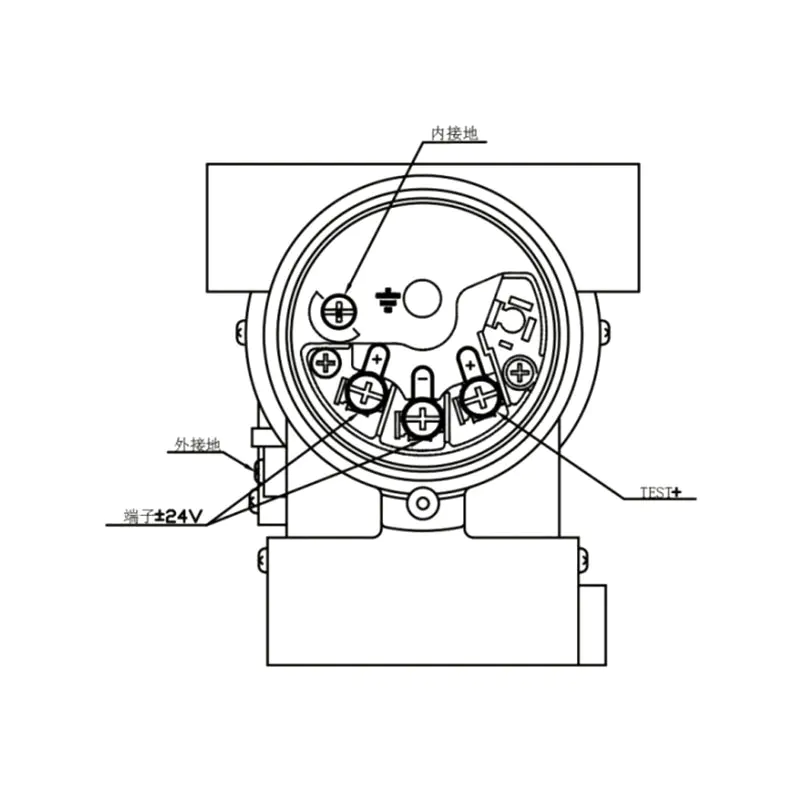

Şekil 6: Elektrik Bağlantı Şeması
100006

Not: Hızlı arayüz işlevi sinyal terminaline eşdeğerdir.

1 Temel Tip Gösterge/Mutlak Basınç Uzaktan Transmitteri — Flanş Seçimi
10 Temel Tip Gösterge/Mutlak Basınç Uzaktan Conta Düzeneği
1 RN- Doğrudan kurulum tipi, kılcal boru yok
RS- Kılcal tüp ile
20 Proses Bağlantısı Nominal Çap Conta Yüz Tipi Diyafram / Conta Yüzü Malzemesi
A DN50 DIN2501 Tip E DIN2526 Paslanmaz Çelik 316L
B DN50 DIN2502 Tip E DIN2526 Hastelloy C
C DN50 DIN2503 Tip E DIN2526 Tantal
H DN80 DIN2504 Tip E DIN2526 Paslanmaz Çelik 316L
I DN80 DIN2505 Tip E DIN2526 Hastelloy C
G DN80 DIN2506 Tip E DIN2526 Tantal
D DN2" ANSI B16.5 RF ANSI B16.5 Paslanmaz Çelik 316L
E DN2" ANSI B16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B16.5 RF ANSI B16.5 Tantal
K DN3" ANSI B16.5 RF ANSI B16.5 Paslanmaz Çelik 316L
L DN3" ANSI B16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B16.5 RF ANSI B16.5 Tantal
N DN4" ANSI B16.5 RF ANSI B16.5 Paslanmaz Çelik 316L
O DN4" ANSI B16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B16.5 RF ANSI B16.5 Tantal
Q DN100 DIN2501 Tip E DIN2526 Paslanmaz Çelik 316L
S DN100 DIN2501 Tip E DIN2526 Hastelloy C
T DN100 DIN2501 Tip E DIN2526 Tantal
30 Nominal Basınç Flanş Basıncı Standardı
1 PN 1MPa / 4MPa DIN2501
2 PN 6,4 MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Açıklama
40 F Düz tip
H Takmalı tip, Paslanmaz Çelik 316L, takma uzunluğu 50 mm
I Takmalı tip, Paslanmaz Çelik 316L, takma uzunluğu 100 mm
G Takmalı tip, Paslanmaz Çelik 316L, takma uzunluğu 150 mm
L Takılı tip, Hastelloy C, ekleme uzunluğu 50 mm
M Takılı tip, Hastelloy C, ekleme uzunluğu 100 mm
N Takılı tip, Hastelloy C, ekleme uzunluğu 150 mm
Z Özel (özel yapım)
50 Sıvıyı Doldurun Çalışma Sıcaklığı Aralık
S Silikon Yağı -30~200°C
H Yüksek Sıcaklık Silikon Yağı -10~350°C
U Ultra Yüksek Sıcaklık Silikon Yağı -10~400°C
V Bitkisel Yağ 0 ~ 250°C
F Florlu Yağ -30~260°C
L Ultra Düşük Sıcaklıklı Doldurma Sıvısı -100~100°C
Z Ultra Yüksek Sıcaklık Doldurma Sıvısı 10 ~ 600°C
60 Kılcal Uzunluk
0 Kapilersiz, direkt montajlı tip
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Kılcal Parça Özelliği
N Yok
P PVC koruyucu tabakalı kılcal
80 Islak Proses Flanşının Diyafram Yüzü Formu
N Yok
1 316L üzerine kaplanmış FEP (florlu etilen propilen) (sıcaklık ≤ 180 ≤)
2 316L üzerine kaplanmış PFA (perfloroalkoksi) (sıcaklık ≤ 260 ≤)
3 Diyaframa yapıştırılmış PTFE membran (yalnızca düz tip)
4 316L üzerine FEP kaplamalı (sıcaklık ≤ 180 OC) (yalnızca takılı tip)
5 316L üzerine PFA kaplamalı (sıcaklık ≤ 260 OC) (yalnızca takılı tip)
6 Vakuma dayanıklı tedavi

Dahili Diyaframlı Basınç/Mutlak Basınç Uzaktan Sızdırmazlık Grubu için 2 Seçenek [6]
10 İç Diyaframlı Uzak Salmastra Düzeneği
RN- Doğrudan montaj tipi, kılcal damarsız
RS- kılcal ile
20 Proses Bağlantısı Nominal Çap Conta Yüz Tipi Diyafram / Conta Yüzü Malzemesi
U DN25 DİN 2501 Tip D DN2526 Paslanmaz Çelik 316L Paslanmaz Çelik 316L
V DN25 DİN 2501 Tip D DN2526 Hastelloy C Hastelloy C
W DN25 DİN 2501 Tip D DN2526 Tantal Tantal
X DN1" ANSI B 16,5 RF Tipi ANSI B 16,5 Paslanmaz Çelik 316L Paslanmaz Çelik 316L
Y DN1" ANSI B 16,5 RF Tipi ANSI B 16,5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16,5 RF Tipi ANSI B 16,5 Tantal Tantal
30 Nominal Basınç Flanş Standardı Paslanmaz Çelik 316L
1 PN 1MPa / 4MPa DİN 2501
2 PN 6,3MPa / 10MPa DİN 2501
3 PN 16MPa DİN 2501
4 PN 25MPa DİN 2501
5 150 psi ANSI B16.5
6 300 psi ANSI B16.5
7 600 psi ANSI B16.5
8 1500 psi ANSI B16.5
40 Sıvıyı Doldurun Sıcaklık Aralığı
S Silikon Yağı -30 ~ 200°C
H Yüksek Sıcaklık Silikon Yağı -10 ~ 350°C
V Bitkisel Yağ 0 ~ 250°C
F Florlu Yağ -30 ~ 260°C
50 Açıklama
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Açıklama
N Yok
P PVC koruyucu tabakalı kılcal
70 Açıklama
N Yok
3 PTFE membran ile yapıştırılan diyafram (sıcaklık ≤200 ≤)
6 Vakuma dayanıklı tedavi
80 Kod Açıklama
1 PTFE (Politetrafloroetilen)
2 Paslanmaz Çelik 316
3 Hastelloy C
4 Tantal

Not 6: Dahili diyaframlı cihazlar için basınç/vakum uzak iletim contalarını seçerken, öncelikle XG3051T gösterge/vakum vericisinin seçimini tamamlayın ve XG3051T seçenekler tablosunda 40. satırdan R seçeneğini seçin.

3 Vidalı Gösterge/Mutlak Basınç Uzaktan Conta Düzeneği Seçimi [10]
10 Vidalı Gösterge/Mutlak Basınç Uzaktan Conta Düzeneği
RTW- kılcal ile
20 Açıklama
U Paslanmaz Çelik 316L
V Hastelloy C
W Tantal
30 Yıkama / Havalandırma Deliği
1 Yok
0 Delikli
40 Sıvıyı Doldurun Sıcaklık Aralığı
S Silikon Yağı -30 ~ 200°C
H Yüksek Sıcaklık Silikon Yağı -10 ~ 350°C
U Ultra Yüksek Sıcaklık Silikon Yağı -10 ~ 400°C
V Bitkisel Yağ 0 ~ 250°C
F Florlu Yağ -30 ~ 260°C
L Ultra Düşük Sıcaklıklı Doldurma Sıvısı -100 ~ 100°C
Z Ultra Yüksek Sıcaklık Doldurma Sıvısı 10 ~ 600°C
50 Açıklama
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Kılcal Parça Özelliği
60 N Yok
P PVC koruyucu tabakalı kılcal
70 Islak Flanş Diyafram Yüz Formu
N Yok
P Vakuma dayanıklı tedavi

Not 10: Dişli monteli bir uzaktan kumanda flanşı sızdırmazlık cihazı seçerken, öncelikle XG3051T gösterge basıncı/mutlak basınç vericisi gövde bölümü seçimini tamamlayın ve XG3051T seçenekler tablosunun 40. satırında uzaktan iletim için R seçeneğini seçin.

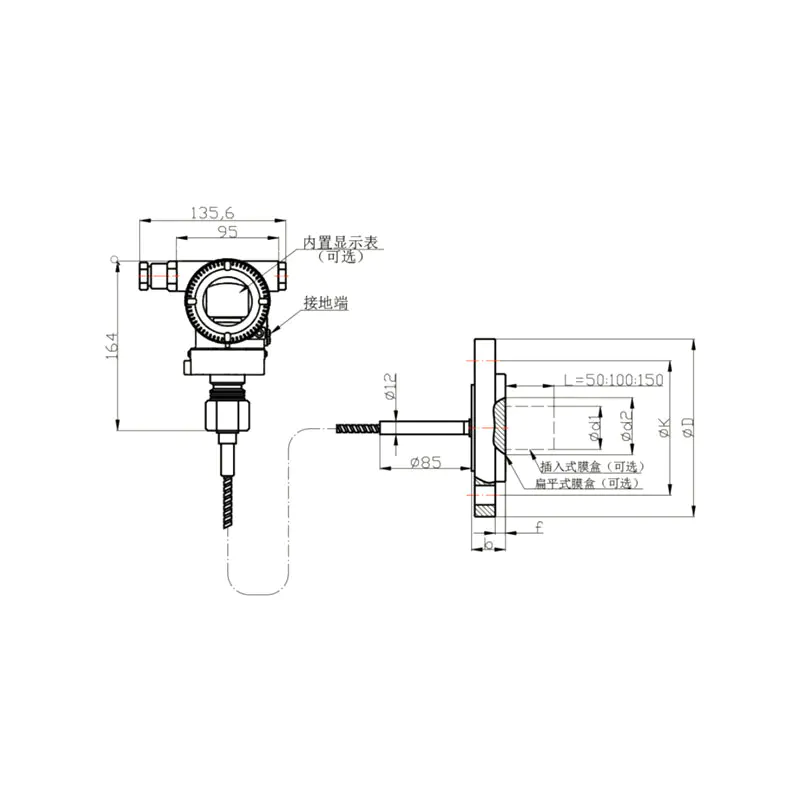

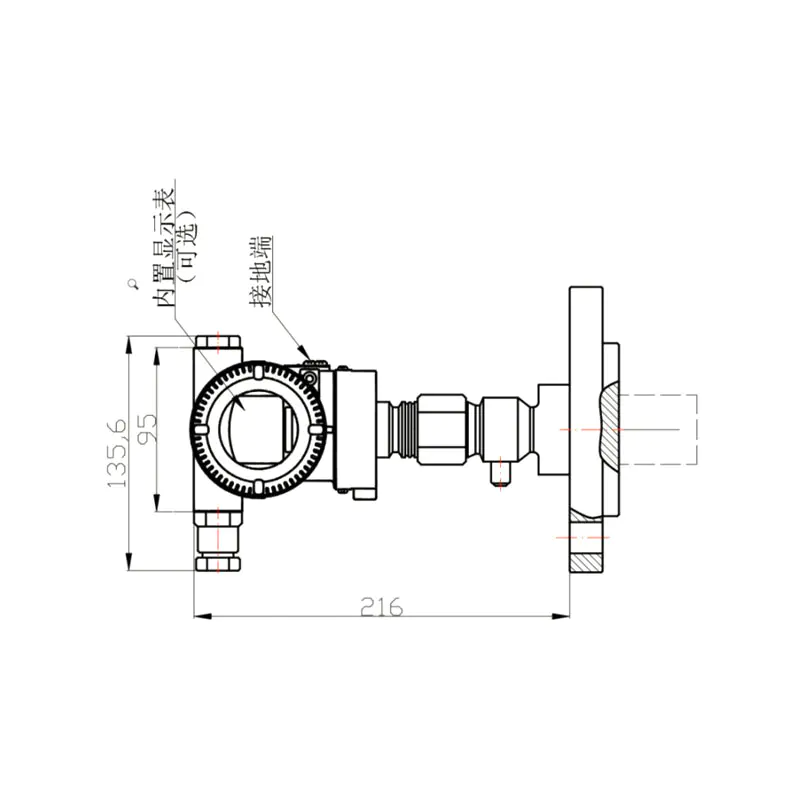

Şekil 1. Temel Tip Uzaktan Mühürleme Cihazı Şeması (RS Tipi) Şekil 2. Temel Tip Uzaktan Mühürleme Cihazı Doğrudan Montaj Şeması (RN Tipi)
100051-KqgD 100042-3GnN
Nominal Çap Nominal Basınç ΦD ΦK Φd1 (Eklendi) Φd2 (Düz) Φd3 t b Cıvatalar (Adet) Cıvatalar (Diş)
DN50(Conta yüzeyi DIN 2526-E, Flanş DIN 2501) PN1.6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(Conta yüzeyi DIN 2526-E, Flanş DIN 2501) PN1.6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Not: Kullanıcılar isteğe bağlı olarak cıvata ve somun takabilirler.

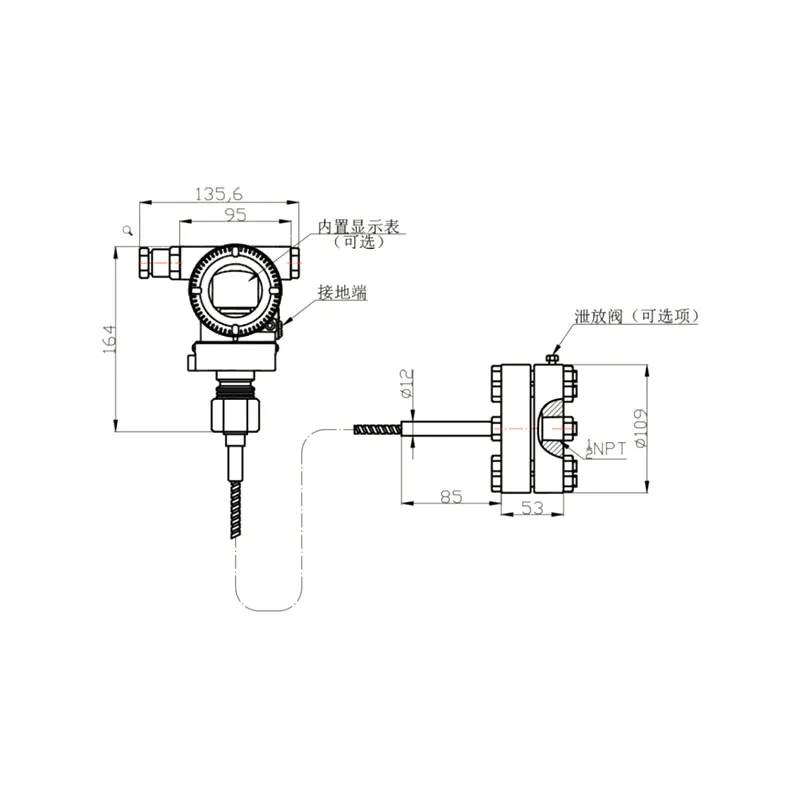

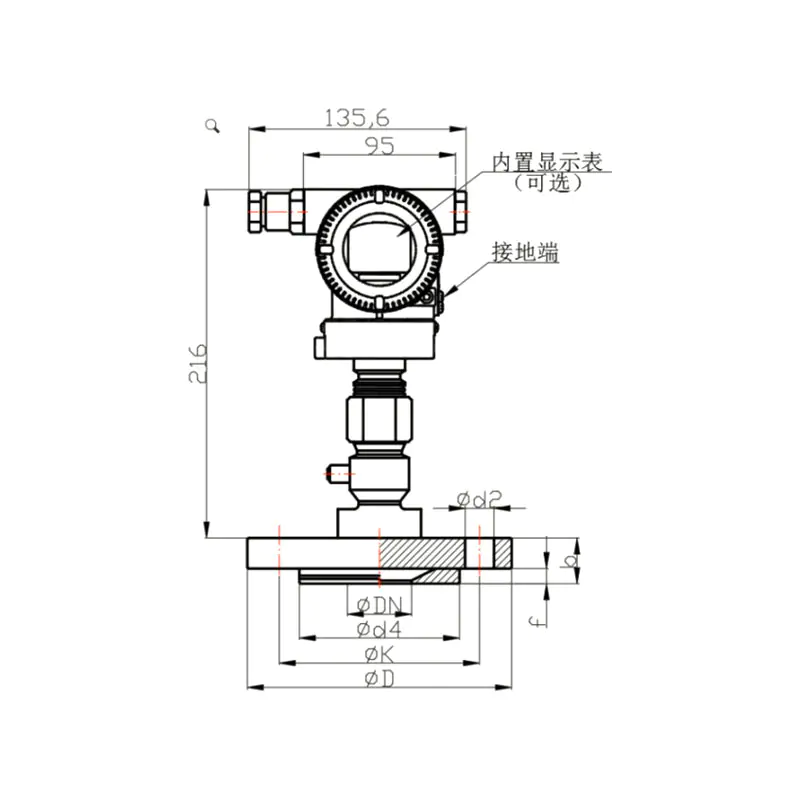

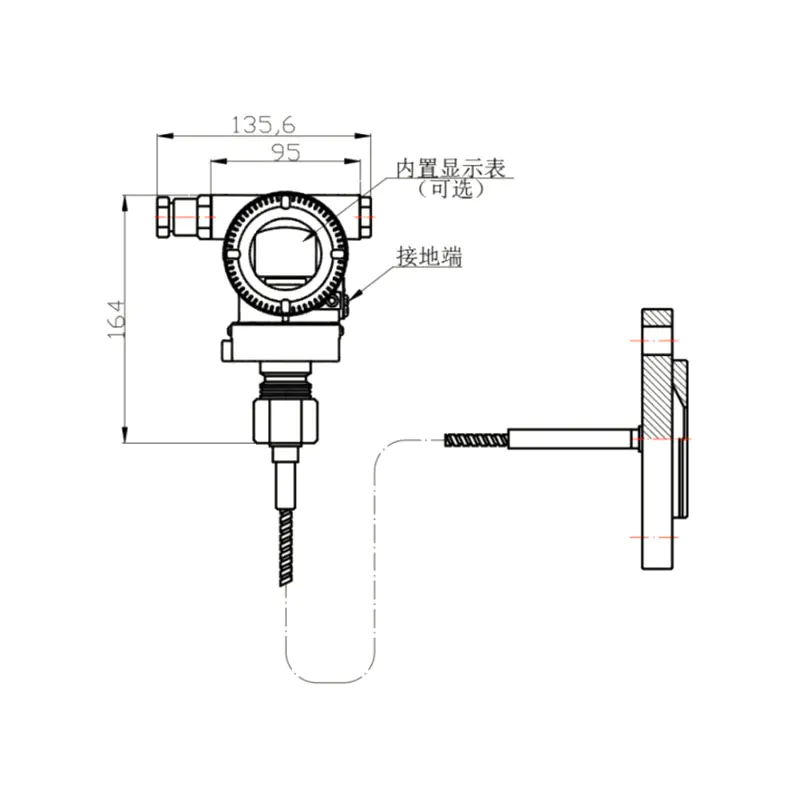

Şekil 3: İç Diyaframlı Uzaktan Mühürleme Cihazı (ABD Tipi) Şekil 4: Dahili diyaframlı (UN tipi) uzaktan kumandalı conta cihazının doğrudan kurulum şeması Şekil 5: Dişli Kurulum Tipi Uzaktan Kumanda Sızdırmazlık Cihazı Şeması (RTW Tipi)
100033 100015 100024
Tablo 6 DIN 2501 Bağlantısı için İç Diyaframlı Uzak Sızdırmazlık Grubunun Yapısal Boyutları
DN PN Boyutlar, mm Ağırlık (kg)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16 MPa 140 100 68 24 2 52 – 4×M16 3.6
25 MPa 150 105 68 28 2 96 – 4×M20 4
Tablo 7 ANSI B 16.5 Bağlantısı için İç Diyaframlı Uzak Sızdırmazlık Grubunun Yapısal Boyutları
DN psi Boyutlar, mm G₂ ÇİL Ağırlık (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

İlgili Ürün

Xinguo Group Co., Ltd.
HAKKIMIZDA Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd., Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. ve Anhui Xinguo Precious Metals Co., Ltd. dahil olmak üzere yan kuruluşları olan bir yüksek teknoloji kuruluşudur. 1997 yılında kurulan Grup, Anhui Eyaleti, Ulusal Uygar Şehir olan Tianchang Şehrinde bulunmaktadır. 118 milyon RMB kayıtlı sermayeye sahiptir, 150 sen'nun üzerinde bir arazi alanını ve 60.000 metrekarelik bir inşaat alanını kapsamaktadır. Şirketin şu anda 300'den fazla çalışanı bulunmaktadır ve bunların arasında 50'den fazlası kıdemli mühendisler, mühendisler ve yardımcı mühendisler de dahil olmak üzere profesyonel ve teknik personel bulunmaktadır.
The Group is a China Custom XG3051T Diferansiyel basınç/mutlak basınç uzaktan vericisi Manufacturers and XG3051T Diferansiyel basınç/mutlak basınç uzaktan vericisi Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. kendini tam kapsamlı hassas alaşımlı malzemeler üretmeye adamıştır ve Çin Enstrüman ve Kontrol Topluluğu Enstrüman Malzemeleri Şubesi'nin konsey üyesi olarak hizmet vermektedir. Amiral gemisi ürünleri termokupl alaşımlı telleri (K, N, E, J, T tipleri), termokupl kompanzasyon alaşımlı tellerini (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), yüksek dirençli ısıtma alaşımlarını, hassas dirençli alaşımları, ısıtma dirençli alaşımları, saf nikel telleri, manganez-bakır alaşımlarını ve Monel alaşımlarını kapsar. Bu ürünler havacılık, petrol, kimya mühendisliği, makine imalatı, enerji ve enerji endüstrilerinde yaygın olarak kullanılmaktadır.
DAHA FAZLA GÖRÜNTÜLE
  • 0yıl

    Kuruluş yılı

  • 0+mu

    Bir alanı kaplayın

  • 0+

    Deneyimli çalışanlar

  • 0㎡

    İnşaat alanı

Sertifikalar
HABER Size Sağladığımız
En Son Kurumsal ve Sektör Haberleri
DAHA FAZLA GÖRÜNTÜLE
