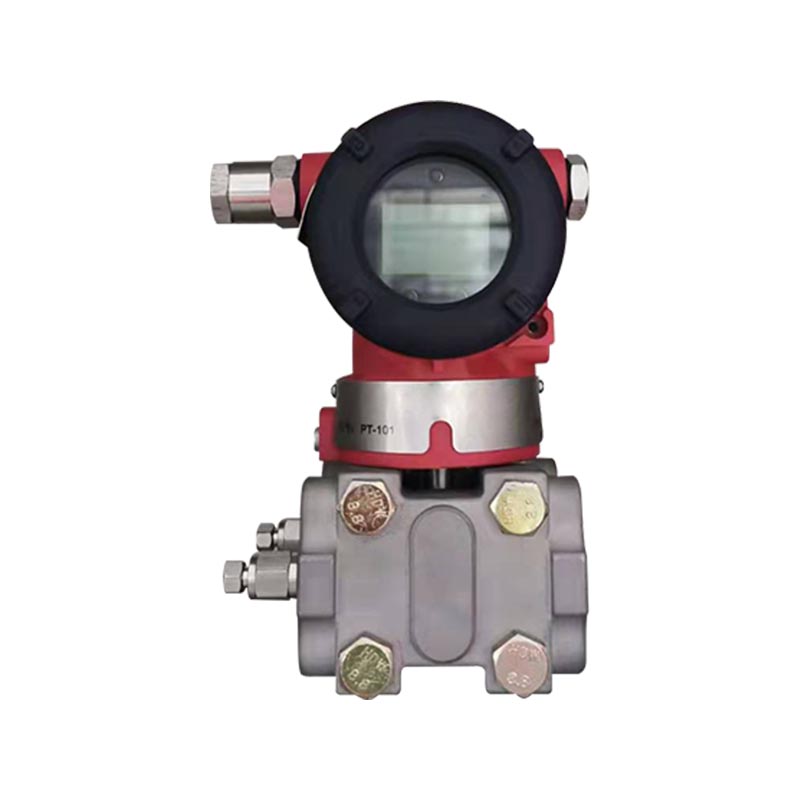

XG3051DP Diferansiyel basınç vericisi

Ürün Tanıtımı:
XG3051DP, ölçülen ortamın basınç farkını 4-20mA HART standart sinyaline dönüştürmek için kapasitif algılama ilkesini benimseyen, yerli üretim 3051 serisi kapasitif akıllı diferansiyel basınç vericisine aittir. Fark basıncı, sıvı seviyesi, akış hızı, kapalı kap sıvı seviyesi, boru hattı basınç farkı vb. proses parametrelerini ölçmek için kullanılabilir. DCS ve PLC kontrol sistemlerinde yaygın olarak kullanılır.

Uygulama endüstrisi:
1. Petrokimya endüstrisi: patlamaya dayanıklı koşullarda yaygın olarak kullanılan reaksiyon kazanı sıvı seviyesi, boru hattı akış hızı, filtre basınç farkı, tank sıvı seviyesi.
2. Enerji endüstrisi: Enerji santrallerindeki kazan ve türbin sistemlerinin, buhar ve su akış hızının, fırın negatif basıncının, kap sıvı seviyesinin ve filtre basınç farkının izlenmesi.
3. Su arıtma/çevre koruma: kanalizasyon ve su arıtma işlemleri, tank seviyesi, boru hattı akış hızı, filtre basıncı farkı.
4. Metalurji endüstrisi: Eritme proseslerinde akışkan basıncı farkının, orta sıvı seviyesinin ve proses boru hattı akışının ölçümü.
5. Kağıt endüstrisi: kağıt hamuru sıvı seviyesi, filtre basınç farkı, proses akış ölçümü.

Bize Ulaşın
ÖNV：XG3051LT Fark basınçlı sıvı seviye vericisiSONRAKİ：XG3051DP Diferansiyel basınç uzaktan vericisi
SSS Performans Özellikleri Fonksiyonel Özellikler Kurulum Proses Bağlantı Talimatları Elektrik Bağlantıları Model ve Teknik Özellikler Kod Tablosu Fiziksel Özellikler

S1: XG3051DP hangi parametreleri ölçebilir?
C: Bu, çekirdeğindeki fark basıncını ölçen bir fark basıncı vericisidir. Diferansiyel basınç dönüşümü sayesinde boru hattı akışını, kapalı kap sıvı seviyesini, filtrelerden önceki ve sonraki basınç farkını ve fırın negatif basıncını ölçebilir. Mutlak basıncı doğrudan ölçmek mümkün değildir. Akışı ölçerken, akış sinyallerini çıkarmak için HART karekök işlevi etkinleştirilebilir.

S2: Hatalı verici çıkış sinyalinin ve büyük sıfır kaymasının nedeni nedir?
C: Pozitif ve negatif basınçlı borularda sızıntı, tıkanıklık ve sıvı birikimi var; ② Aralık geçişi ayar hatası; ③ Ortam sıcaklığındaki ani değişiklikler; ④ Membran aşırı basınç etkisine maruz kalır. Darbe borularının kontrolüne öncelik verin ve bir HART kontrol cihazı kullanarak sıfırı ve aralığı yeniden kalibre edin.

S3: XG3051DP iki kablolu kablolamaya yönelik önlemler nelerdir?
A: Pozitif ve negatif sinyal hatları arasında ayrım yapmadan DC24V iki telli sistemi benimsemek, maksimum devre yükü 500 Ω'u aşmaz; HART iletişimi, 250 Ω dirençle seri bağlanmış bir devre gerektirir; Patlamaya dayanıklı durumlarda kablolama için patlamaya dayanıklı spesifikasyonlara kesinlikle uyun ve kasanın güvenilir şekilde topraklanmasını sağlayın.

S4: Hangi çalışma koşulları 316L olmayan membranların değiştirilmesini gerektirir?
C: Test edilen ortam oldukça aşındırıcı bir ortamdır (güçlü asit, güçlü alkali, yüksek klorür iyonu içeriği), 316L paslanır ve Hastelloy C, Monel veya Tantal film tabakalarının seçilmesi gerekir; Gıda ve farmasötik hijyen koşulları, özelleştirilmiş hijyenik membran yapıları gerektirir.

Aralığın ayarlanması için referans doğruluğu
(Sıfır tabanlı doğrusallık, histerezis ve tekrarlanabilirlik dahil)±0,075%
TD>10 ise (TD = Maksimum Aralık / Ayarlanmış Aralık), doğruluk:±(0,0075 × TD)%
Karekök çıktısının doğruluğu, yukarıdaki doğrusal referans doğruluğunun 1,5 katıdır.

Ortam Sıcaklığı Etkisi

Aralık Kodu -20°C ~ 65°C arası Toplam Etki
A ±(0,45 × TD 0,25)% × Açıklık
B ±(0,30 × TD 0,20)% × Açıklık
C/D/E ±(0,20 × TD 0,10)% × Açıklık
Aralık Kodu -40°C ~ -20°C ve 65°C ~ 85°C için Toplam Etki
A ±(0,45 × TD 0,25)% × Açıklık
B ±(0,30 × TD 0,20)% × Açıklık
C/D/E ±(0,20 × TD 0,10)% × Açıklık
Aralık Dışı Etkisi ±%0,075 × Açıklık

Statik Basınç Etkisi

Aralık Kodu Efekt Miktarı
A ±(%0,15URL %0,10 Açıklık) / 4MPa
B ±(%0,10URL %0,075 Açıklık) / 16MPa
C/D/E ±(%0,05URL %0,05 Açıklık) / 16MPa

Aşırı Basınç Etkisi

Aralık Kodu Efekt Miktarı
A ±%0,2 × Açıklık / 4MPa
B ±%0,2 × Açıklık / 16MPa
C/D/E ±%0,1 × Açıklık / 16MPa

Uzun Vadeli Kararlılık

Aralık Kodu Efekt Miktarı
A ±%0,5 × Aralık/yıl
B ±%0,2 × Aralık/yıl
C/D/E ±%0,1 × Aralık/yıl

Güç Kaynağı Etkisi: ±%0,001 /10V (12- 42 V DC), ihmal edilebilir.

Menzil ve Sınırlar
Aralık Kodu Öğe kPa mbar
A Açıklık 0,1 ~ 1 1 ~ 10
Aralık −1 ~ 1 −10 ~ 10
B Açıklık 0,2 ~ 6 2 ~ 60
Aralık −6 ~ 6 −60 ~ 60
C Açıklık 0,4 ~ 40 4 ~ 400
Aralık −40 ~ 40 −400 ~ 400
D Açıklık 2,5 ~ 250 25 ~ 2500
Aralık −250 ~ 250 −2500 ~ 2500
E Açıklık 20 ~ 2000 0,2 ~ 20 bar
Aralık −500 ~ 2000 −5 ~ 20 bar
Parametre Şartname
Aralık Limits Aralığın üst ve alt sınırları dahilinde serbestçe ayarlanabilir. Performansı optimize etmek için mümkün olan en düşük kısma oranına sahip aralık kodunun seçilmesi önerilir.
Sıfır Ayarı Sıfır ve aralık, aşağıdaki koşullar sağlandığı takdirde ölçüm aralığı içindeki herhangi bir değere ayarlanabilir: Kalibre Edilmiş Açıklık ≥ Minimum Açıklık
Montaj Konumu Etkisi Diyaframa paralel montaj konumu değişiklikleri sıfır kaymaya neden olmaz. Konum diyafram yüzeyine göre 90°'den fazla değişirse, <0,4 kPa dahilinde bir sıfır ofseti meydana gelir (sıfır ayarıyla düzeltilebilir). Yayılma etkisi yok.
Çıkış 2 telli, 4~20 mA DC, isteğe bağlı HART dijital iletişim.
Doğrusal veya karekök çıktı seçilebilir.
Çıkış signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarm Akımı Düşük alarm modu (min): 3,7 mA
Yüksek alarm modu (maks): 21 mA
Alarm yok modu (basılı tutun): arızadan önce geçerli akımı tutun
Varsayılan: yüksek alarm modu
Tepki Süresi Amplifikatör ünitesinin sönümleme sabiti: 0,1 s; sensör zaman sabiti: 0,1~2 sn (aralık ve kısmaya bağlı).
Ek ayarlanabilir zaman sabiti: 0,1~60 sn.
Doğrusal olmayan çıktı etkisi (örneğin karekök) fonksiyona bağlıdır ve hesaplanabilir.
Isınma Süresi < 15 sn
Ortam Sıcaklığı −40 ~ 85°C
−20 ~ 65 °C (LCD ve floro kauçuk O-ring ile)
Depolama / Taşıma Sıcaklığı −50 ~ 85°C; −40 ~ 85°C (LCD ekranlı)
Çalışma Basıncı Nominal çalışma basıncı: 16 MPa / 25 MPa / 40 MPa (üç derecelendirme)
Statik Basınç Limiti 3,5 kPa mutlak basınçtan nominal basınca kadar. Deneme basıncı, vericinin her iki tarafına aynı anda uygulanan nominal basıncın 1,5 katı olabilir.
Tek Yönlü Aşırı Yük Limiti Nominal basınca kadar tek yönlü aşırı yük
Elektromanyetik Uyumluluk (EMC) Sonraki sayfadaki Ek Elektromanyetik Uyumluluk Tablosuna bakın

Güç Kaynağı ve Yük Koşulları
Güç Kaynağı Gerilimi 24 V, R ≤ (Us - 12 V) / Imaks kΩ
(burada Imaks = 23 mA)
Maksimum Güç Kaynağı Gerilimi 42 VDC
Minimum Güç Kaynağı Gerilimi 12VDC; 15 VDC (arkadan aydınlatmalı LCD ile)
Dijital Haberleşme Yük Aralığı 250 ~ 600Ω

Elektrik Bağlantısı
M20×1,5 kablo rakoru; 0,5 ~ 2,5 mm² iletkenlere uygun terminal bloğu.

Proses Bağlantısı
Proses bağlantı flanşının iki uç yüzüne NPT 1/4 ve M10 iç dişlerle vidalanmıştır.

İletme flanşları olmadan tek taraflı iletme için proses bağlantı talimatları

1/2-NPT Paslanmaz Çelik Eliptik Flanş (Kod 1) 100016 1. Basınç Odası Flanşı
2. O-halka contası
3. NPT 1/2 Eliptik Flanş Bağlantısı
4. Cıvata
M20x1.5 Paslanmaz Çelik T-Konnektör (Kod 2) 100007 1. Basınç odası flanşı
2. M20×1,5 T-şekilli erkek dişli bağlantı parçası
3. Cıvata
4. O-halkası
5. M20×1,5 somun
6. Basınç giriş borusu
Şekil 5: Elektrik Bağlantı Şeması
100025

Not: Hızlı arayüz işlevi sinyal terminaline eşdeğerdir.

Fark Basınç Transmitteri Model Seçimi XG3051DP-
doğruluk Çıkış
1 B Temel hata ±%0,05 HART iletişimi ile 4–20mA
C Temel hata ±%0,075 HART iletişimi ile 4–20mA
D Temel hata ±%0,1 HART iletişimi ile 4–20mA
N 4–20mA analog çıkış
2 2 0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
5 0–2,5kPa ~ 250kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)
7 0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140bar)
3 Diyafram Malzemesi Sıvıyı Doldurun
A 316L Paslanmaz Çelik Silikon Yağı
B 316L Paslanmaz Çelik Florlu Yağ
C Hastelloy C Silikon Yağı
D Hastelloy C Florlu Yağ
E Altın kaplama 316L Paslanmaz Çelik Silikon Yağı
F Altın kaplama 316L Paslanmaz Çelik Florlu Yağ
G FEP Kaplamalı 316L Paslanmaz Çelik Silikon Yağı
T Tantal Silikon Yağı
4 Nominal Çalışma Basıncı
0 0,2MPa (Yalnızca Aralık A için)
7 7MPa (Yalnızca Aralık A için)
1 16 MPa
2 25 MPa
3 40MPa
5 Proses Bağlantısı
N 1/4" NPT ve M10 dişli delik Boşaltma valfi yok
B 1/4" NPT ve M10 dişli delik Flanşın arka uç yüzüne monte edilmiş boşaltma valfi
U 1/4" NPT ve M10 dişli delik Flanşın üst tarafına monte edilmiş boşaltma valfi
D 1/4" NPT ve M10 dişli delik Flanşın alt tarafına monte edilmiş boşaltma valfi
V 1/4" NPT ve M10 dişli delik Dikey montaj flanşı (boşaltma valfli)
6 Islak Conta Malzemesi
N Nitril Bütadien Kauçuk (NBR)
F Floroelastomer (FKM)
P Politetrafloroetilen (PTFE)
7 Muhafaza Malzemesi
A Poliüretan kaplamalı alüminyum (1/2-14NPT kablo girişi)
B Poliüretan kaplamalı alüminyum (M20*1.5 kablo girişi)
C Paslanmaz Çelik (1/2-14NPT kablo girişi)
D Paslanmaz Çelik (M20*1.5 kablo girişi)
8 Özel Fonksiyonlar
N Yok
F Karekök çıktısı
P Yıldırımdan korunma fonksiyonu
O Yağsız arıtma (oksijen servisi, yağsız doldurma sıvısı, FKM conta, < 6 MPa, <60°C)
9 Montaj Braketi
N Yok
1 Boruya montaj düz braketi (sprey kaplamalı karbon çeliği)
2 Boru montajı bükülmüş braket (sprey kaplamalı karbon çeliği)
3 Boruya montaj düz braketi (paslanmaz çelik)
4 Boru montajı bükülmüş braket (paslanmaz çelik)
10 Proses Bağlantısı Accessories
N Yok
1 1/2" NPT iç dişli paslanmaz çelik oval flanş
2 M20×1,5 dış dişli paslanmaz çelik tişört konnektörü
3 M20×1,5 dış dişli kaynak konnektörü
11 Sıvı Kristal Ekran
N Görüntü yok
2 LCD arka ışıklı ekran (-30°C)
3 OLED ekran (-40°C)
12 Patlamaya Dayanıklı Tedavi
N Yok
A Kendinden Güvenli, NEPSI
D Aleve dayanıklı, NEPSI (aleve dayanıklı kablo rakoru hariç)
13 Ek Seçenekler
D Aleve dayanıklı kablo giriş cihazı
E Artırılmış güvenlikli kablo giriş cihazı
V Alçak gerilim versiyonu
T Yıldırımdan korunma modülü
P Yağsız yağ giderme
Q Fabrika test raporuyla
Öğe Açıklama
Malzeme
Measuring Capsule Paslanmaz Çelik 316L
Diaphragm Paslanmaz Çelik 316L, Hastelloy C
Process Flange Stainless Steel 304
Nuts and Bolts Stainless Steel (A4)
Sıvıyı Doldurun Silikon Yağı
Seal / Gasket NBR (Nitril Bütadien Kauçuk), FKM (Floro Kauçuk), PTFE (Politetrafloroetilen)
Transmitter Housing Alüminyum Alaşımlı, Epoksi Reçine ile sprey kaplamalı yüzey
Gövde Contası NBR (Nitril Bütadien Kauçuk)
Nameplate Stainless Steel 304
Ağırlık 3,3 kg (LCD, montaj braketi, proses bağlantısı hariç)
Housing Protection Class IP67

EMC Ek Tablosu (Elektromanyetik Uyumluluk Eki）
Hayır. Test Öğesi Basic Standard Test Durumu Performance Level
1 Yayılan Bozulma (Muhafaza) GB/T 9254-2008 Table 5 30MHz ~ 1000MHz Pass
2 İletilen Bozulma (DC Güç Bağlantı Noktası) GB/T 9254-2008 Table 1 0.15MHz ~ 30MHz Pass
3 Elektrostatik Deşarj (ESD) Bağışıklığı GB/T 17626.2-2006 4kV (İletişim) B
8kV (Air)
4 Yayılan RF Elektromanyetik Alan Bağışıklığı GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 Güç Frekansı Manyetik Alan Bağışıklığı GB/T 17626.8-2006 30A/m A
6 Elektriksel Hızlı Geçici / Patlamaya Karşı Bağışıklık GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Surge Immunity GB/T 17626.5-2008 1kV (Line to Line) B
2kV (Toprağa Hat) (1,2 us/50us)
8 RF Alanları Tarafından İndüklenen İletilen Bozulma Bağışıklığı GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

Notlar:
(1) Performans Düzeyi A: Test sırasında performans, teknik spesifikasyonların sınırları dahilinde normal kalır.
(2) Performans Düzeyi B: Test sırasında işlev veya performans geçici olarak bozulabilir veya kaybolabilir, ancak otomatik olarak düzelebilir. Gerçek çalışma durumu, saklanan veriler ve parametreleri değişmeden kalır.

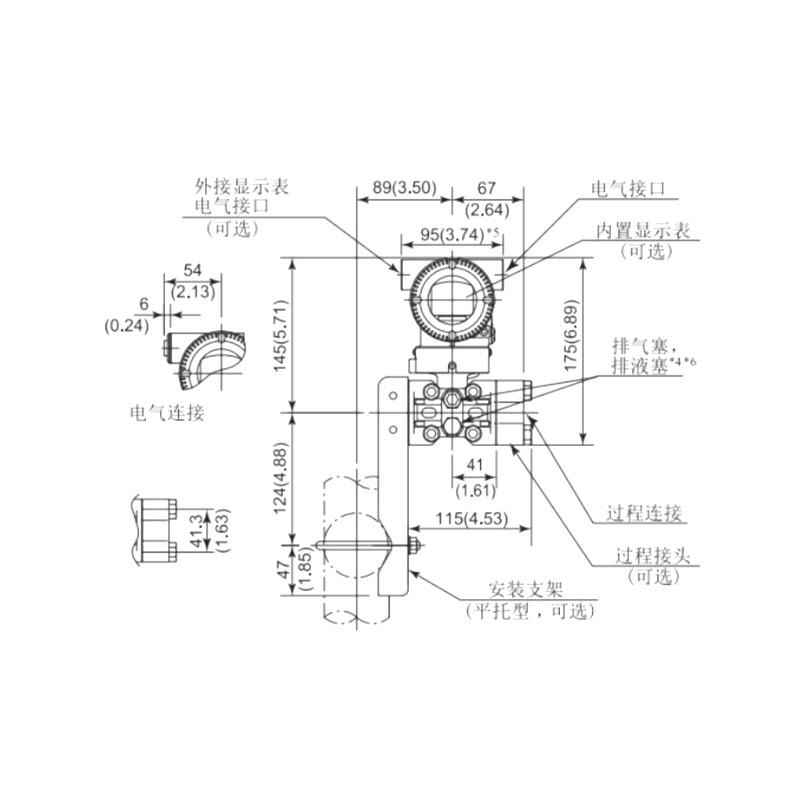

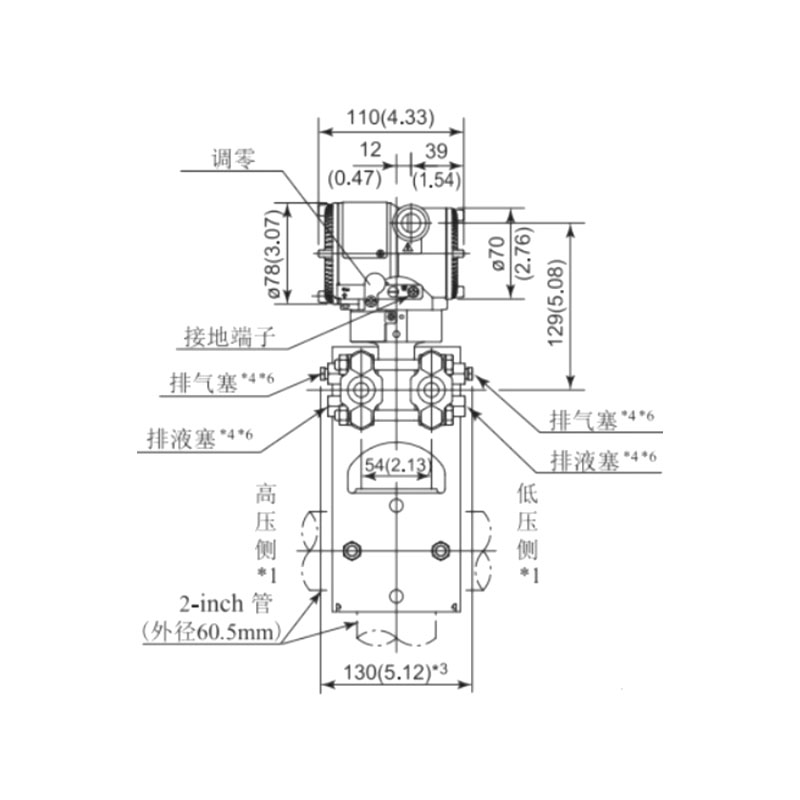

Yatay Boru Bağlantısı (Önden Görünüm) Yatay Boru Bağlantısı (Yan Görünüm)
100041 100032

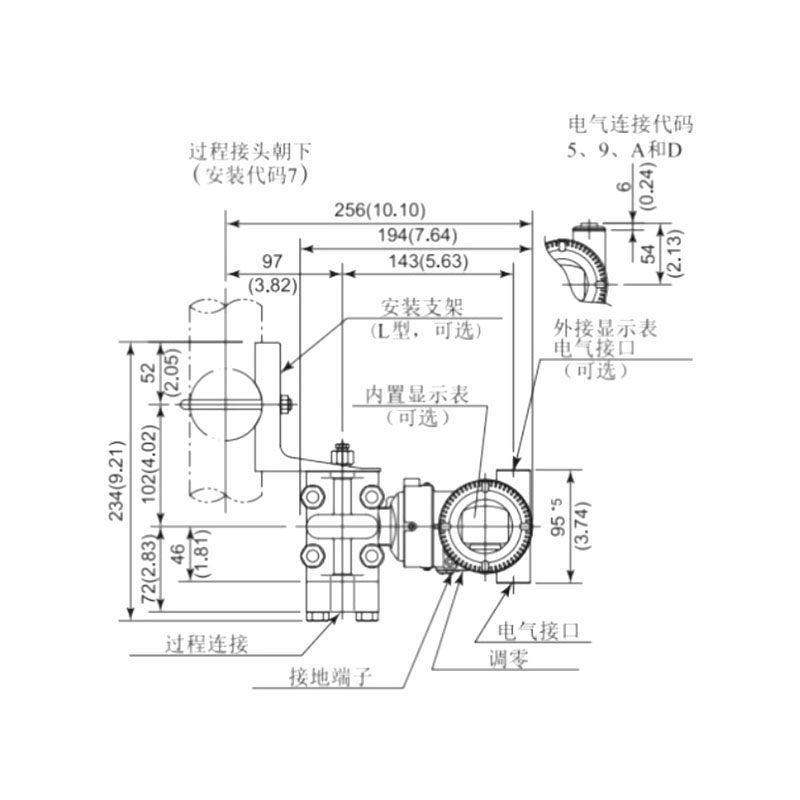

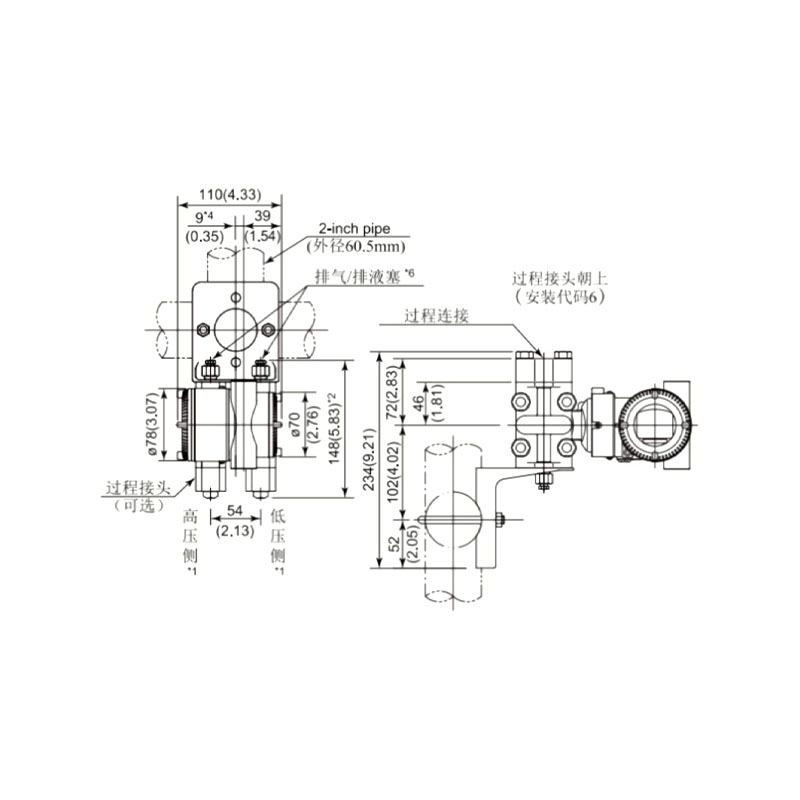

Dikey Montaj (Konektör Aşağıya Bakacak şekilde) Dikey Montaj (Konektör Yukarıya Bakacak şekilde)
100023 100014
