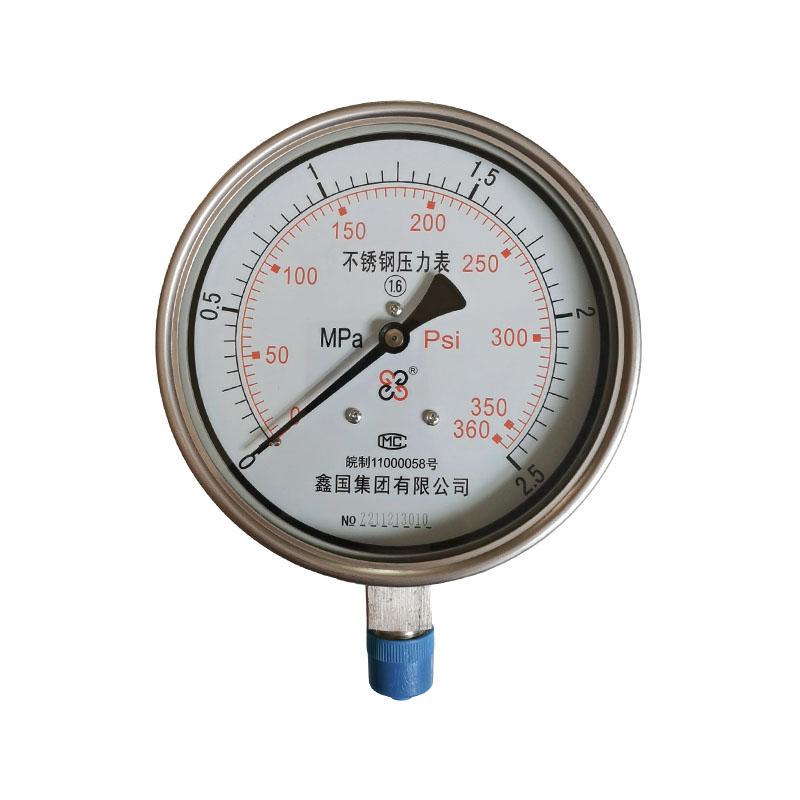

XG/Y-B serisi tamamen paslanmaz çelik basınç göstergesi

XG/Y-B serisi tamamen paslanmaz çelik basınç göstergesi, basınç algılama elemanı olarak paslanmaz çelik yaylı boruya sahip mekanik bir ibreli basınç göstergesidir. Eklem, yay borusu, kasa ve diğer temas ortamları ve dış kabuğun tamamı paslanmaz çelikten yapılmıştır (isteğe bağlı 304/316), yay borusunun elastik deformasyonuna dayanır, dişli hareketi ile güçlendirilir ve ölçülen ortamın basıncını yerinde gösterir. Bu seri, zayıf aşındırıcı gazlar ve sıvı ortamlar için uygun, nemli, tozlu ve hafif titreşimli koşullarla baş edebilen sıradan ve darbeye dayanıklı yağ dolu tiplere ayrılmıştır. Petrol, kimya, metalurji ve diğer ekipmanların basınç takibinde yaygın olarak kullanılır.

Ürün avantajları:
1. Güçlü korozyon direnci
Konektörler, yaylı borular ve kasanın tamamı suya, asit, alkali, tuz, bazı aşındırıcı gazlar ve sıvı ortamlara dayanıklı paslanmaz çelikten (304/316) yapılmıştır. Paslanması veya oksitlenmesi kolay değildir, nemli ve aşındırıcı çalışma koşullarına uygundur ve cihazın ömrünü uzatır.
2. İyi çevresel uyumluluk
Kabuk su buharına ve toza karşı dayanıklı olup aynı zamanda dış mekan, nemli ve dış mekan koşullarında da kullanılabilir. Paslanmaya ve kabuğun hasar görmesine daha az eğilimlidir ve sıradan demir kabuklu basınç göstergeleri ile karşılaştırıldığında çevresel erozyona karşı direnci büyük ölçüde artırılmıştır.
3. Medyanın geniş uyumluluğu
Ortamla temas alanı, aşındırıcı proses ortamını ölçebilen ve sıradan basınç göstergesi bakır yay borularının ortam tarafından korozyona uğramasından kaynaklanan yağ sızıntısı ve hatalı göstergeler gibi arızaları önleyebilen paslanmaz çeliktir.
4. Yüksek yapısal dayanım
Paslanmaz çelik kasa, yüksek mekanik mukavemete, darbelere karşı dirence sahiptir ve kolayca deforme olmaz veya hasar görmez; Yağ dolu ve darbeye dayanıklı bir yapıyla eşleştirildikten sonra pompa ve kompresör gibi titreşime dayanıklı ve basınç-darbeye dayanıklı ekipmanlara da uyarlanabilir.
5. Güvenli ve güvenilir, sızıntısı kolay değil
Genel olarak paslanmaz çelik bileşenler iyi kaynak teknolojisine, mükemmel sızdırmazlık performansına sahiptir ve orta derecede sızıntıya eğilimli değildir. Yüksek sızdırmazlık performansı gerektiren kimyasal ve basınçlı kap uygulamalarında güvenlik tehlikelerini azaltarak kullanılırlar.

Temel satış noktaları:
1. Makinenin tamamı paslanmaz çelik malzemeden yapılmıştır; kasa, konektör ve yay borusunun tümü paslanmaz çelikten yapılmıştır. 304/316 seçenekleri mevcut olup, asit ve alkali korozyonundan ya da nemli dış ortamlardan korkmayarak paslanmaya ve çürüyen saatlere veda ediyor.
2. Korozyon direnci ve orta erozyona karşı direnç, bakır çekirdeğin paslanmasını, delinmesini, ortam sızıntısını veya sıkışmış işaretçi hatalarını önleme ve aşındırıcı sıvı ve gaz çalışma koşullarına uyum sağlama.
3. Opsiyonel yağ dolgulu, darbelere dayanıklı, titreşime ve basınç darbesine dayanıklı yapı. Pompa gövdesi, kompresör ve titreşimli basınç alanı göstergesi sallanmaz ve okuma net ve stabildir.
4. Kapalı kaynak işlemi, iyi sızdırmazlık performansı, daha az ortam sızıntısı, kimyasal ve basınçlı kaplarda daha güvenli kullanım.
5. Yüksek mekanik mukavemet, çarpışma önleyici kasa, toz geçirmez ve su geçirmez ve dış mekan ve nemli atölyelerde uzun süreli kullanımdan kolayca zarar görmez.

Bize Ulaşın
ÖNV：XG/Y-M serisi diyaframlı basınç göstergesiSONRAKİ：Sonraki makale yok
SSS Performans Özellikleri

S1: Tam paslanmaz çelik manometre ile normal manometre arasındaki temel fark nedir?
C: Sıradan basınç göstergesi bağlantı parçaları ve yaylı borular çoğunlukla bakır alaşımından yapılır ve kasa yalnızca aşındırıcı olmayan kuru ortamlar için uygun olan demirden yapılır. Tamamen paslanmaz çelik basınç göstergesi kasası, konektörü ve yay borusunun tamamı asit, alkali ve nem korozyonuna dayanıklı 304/316 paslanmaz çelikten yapılmıştır. Aşındırıcı ortamlarda ve nemli dış mekan koşullarında kullanılabilir ve kolayca paslanmaz veya korozyona uğramaz, bu da daha uzun servis ömrü sağlar.

S2: 304 ve 316 paslanmaz çelik nasıl seçilir?
C: Sıradan su, zayıf aşındırıcı gazlar ve genel nemli ortamlar için 304'ü seçin; Güçlü asitler, tuz spreyi, deniz suyu ve yüksek derecede aşındırıcı kimyasal maddelerle karşılaşıldığında korozyon direnci daha güçlü olan 316 paslanmaz çelik kullanılması tavsiye edilir.

S3: Yüksek titreşimli pompa portlarında tüm paslanmaz çelik basınç göstergeleri kullanılabilir mi?
C: Elbette, yağla doldurulmuş ve darbeye dayanıklı, tamamen paslanmaz çelik bir basınç göstergesi seçilmesi tavsiye edilir. Dahili olarak sönümleme yağıyla doldurulmuş olup, basınç titreşimini tamponlayabilir, ibrenin titremesini bastırabilir ve pompalar ve kompresörler gibi büyük titreşimlerin olduğu alanlar için uygundur; yağsız modeller güçlü titreşim koşulları için uygun değildir.

S4: Tüm paslanmaz çelik basınç göstergelerinin ortak hataları nelerdir?
C: Yaygın olarak görülenler aşırı basınç hasarı, orta düzeyde tıkanma ve kurulum darbe hasarıdır. Aralığın ötesinde uzun süreli kullanım kesinlikle yasaktır; Ortam yabancı maddeler ve kristaller içerdiğinde membran izolasyon cihazının kullanılması tavsiye edilir; Kurulum sırasında tampon dirseklerin takılması basınç etkisini azaltabilir ve cihazın ömrünü etkili bir şekilde uzatabilir. Doğruluğun sağlanması için cihazın düzenli olarak kalibre edilmesi gerekir.

Ölçek Aralığı, Doğruluk Seviyesi

Modelii Ölçek Aralığı (MPa) Doğruluk Sınıfı
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,5, 0,9, 1,5, 2,4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Öğe Şartname
Çalışma Ortam Sıcaklığı 5 ~ 55 °C (gliserinle doldurulmuş kasa)
−25 ~ 55 °C (silikon yağıyla doldurulmuş kasa)
−40 ~ 70 °C (kuru kasa, doldurma sıvısı yok)
Sıcaklık Etkisi ≤ %0,4/10 °C (çalışma sıcaklığı 20 ± 5 °C'den saptığında)
Ortam Titreşimine Karşı Direnç V·H·3 (kuru kasa, doldurma sıvısı yok)
V·H·4 (sıvı ile doldurulmuş kasa)
Muhafaza Koruma Derecesi IP64

Basınç iletkenlik sistemleri ve muhafazalar gibi malzemeler

Parça Adı XG-Y-60B XG-Y-100B, XG-Y-150B
Bağlayıcı 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Burdon Tüpü 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Vaka 1Cr18Ni9 1Cr18Ni9


Model Gösterimi
XG-Y-□ B

XG-Y-□ B
XG Xin Guo Markası
Y Basınç Göstergesi
□ Göstergenin Nominal Çapı ve Montaj Tipi:
60, 100, 150, sırasıyla 60, 100, 150 mm çaplı radyal direkt montaj tiplerini temsil etmektedir.
63, 103, 153, sırasıyla 60, 100, 150 mm çaplı eksenel gömme montaj tiplerini temsil etmektedir (Model 63 ayrıca eksenel doğrudan montajı da destekler).
XB Paslanmaz Çelik

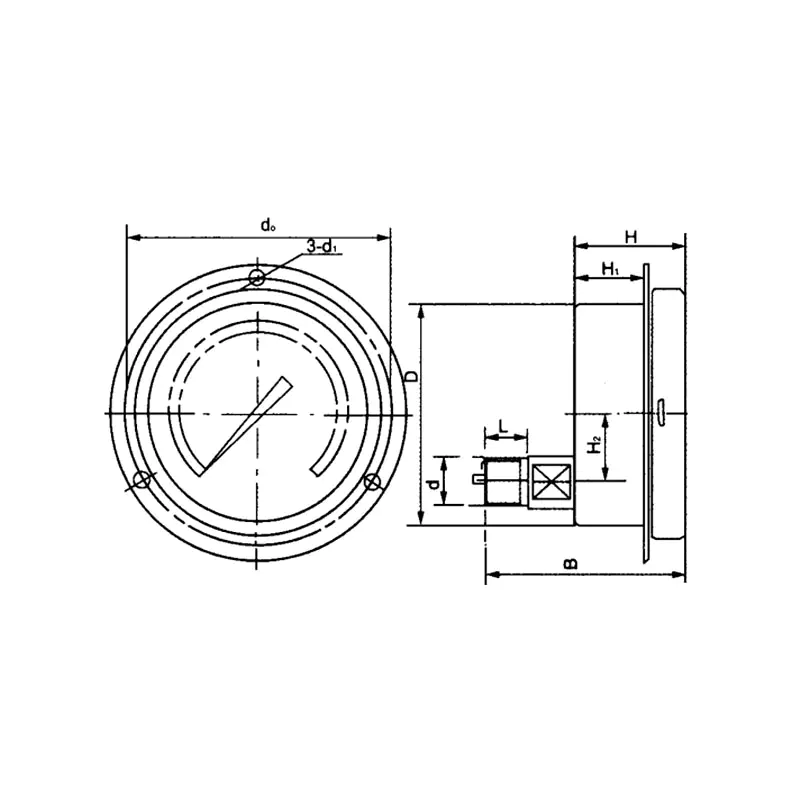

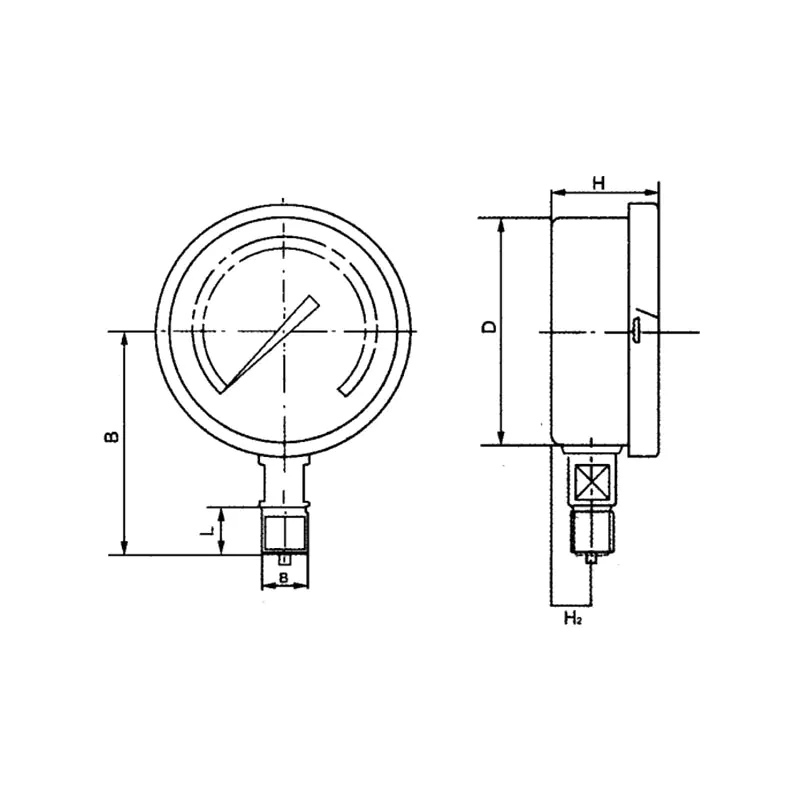

Boyutlar
100371 100362-TD79

Modelii D B d (Konektör Dişi) L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1,5
1/4" (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8", 1/2"
3/8", 1/2" (PT)
1/4", 1/2" (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
