Zırhlı termokupl kablosu

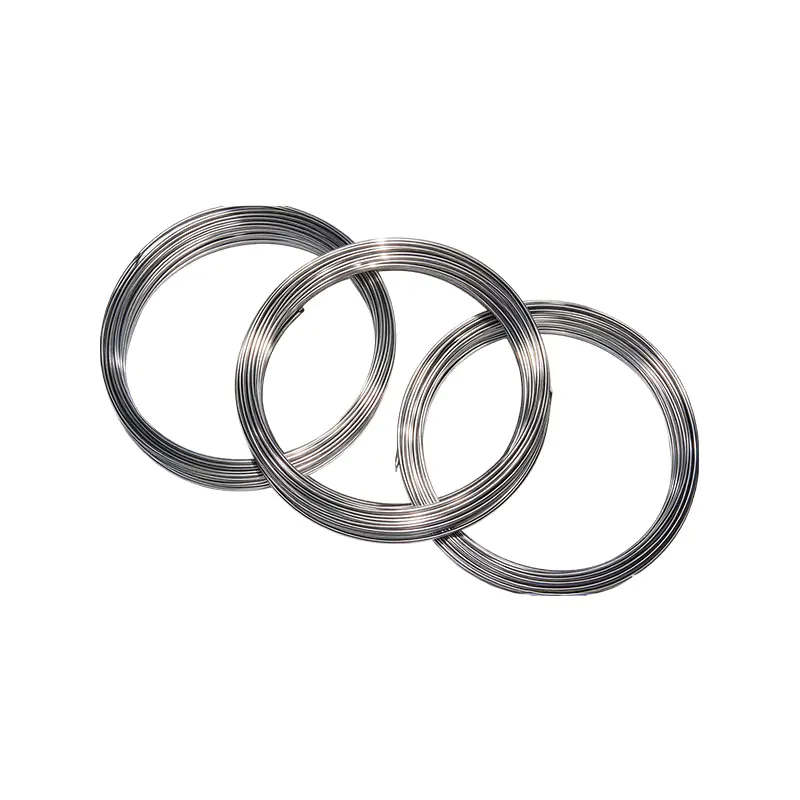

Zırhlı termokupl kablosu, yaygın olarak zırhlı tel olarak veya uluslararası olarak inorganik izolasyon termokupl kablosu olarak bilinir, paslanmaz çelik koruyucu boru, magnezyum oksit izolasyon tozu ve termokupl tel malzemeden yapılmış, bir kalıpta birleştirilmiş ve sıkıştırılmış sağlam bir bütündür. Basınca dayanıklılık, depreme dayanıklılık, esneklik, minyatürleştirme ve hızlı termal tepki süresi gibi avantajlara sahiptir. Zırhlı termokuplların üretimi için temel malzemedir.

Ürün Avantajları:
1. Hassas termal tepki ve geniş sıcaklık ölçüm aralığı
Küçük termal atalet, hızlı sıcaklık algılama hızı, yüksek ve düşük sıcaklık aralıklarını kapsayabilir, kararlı termoelektrik potansiyel çıkışı ve çalışma koşullarındaki sıcaklık değişikliklerini hızlı bir şekilde yakalayabilir.
2. Yüksek mekanik mukavemet, bükülebilir ve kurulumu kolay
Metal zırhlı kabuk, titreşime ve darbeye karşı dayanıklıdır ve orta derecede bükülebilir; bu da onu küçük ekipman alanları ve karmaşık saha içi kablolama kurulumları için uygun hale getirir.
3. İyi koruyucu sızdırmazlık ve güçlü çevresel uyumluluk
Mineral yalıtım yapısı yoğun, neme dayanıklı, toz geçirmez ve oksidasyon önleyici, güvenilir yalıtım performansına sahip olup, toz ve yüksek sıcaklık gibi zorlu endüstriyel ortamlarda uzun süre çalışabilir.

Ana satış noktaları:
1. Geniş sıcaklık ölçüm aralığı ve hızlı tepki hızı
Küçük termal atalet, hassas sıcaklık algılama, hem yüksek hem de düşük sıcaklıkları ölçebilen, kararlı termoelektrik potansiyel çıkışı ve sahadaki sıcaklık değişikliklerinin gerçek zamanlı geri bildirimi.
2. Güçlü kurulum uyarlanabilirliği ile esnek ve titreşime dayanıklı
Zırh gövdesi bükülebilir, darbe ve titreşime karşı dayanıklıdır ve küçük ekipman alanlarına ve karmaşık boru hattı sahalarına kolaylıkla döşenebilir.
3. Yoğun yalıtım koruması, yüksek dayanıklılık
Mineral yalıtım yapısı iyi bir sızdırmazlık performansına, neme ve toza karşı dayanıklılığa, oksidasyon direncine sahiptir ve zorlu endüstriyel ortamlara dayanabilir, arıza olasılığını azaltır ve hizmet ömrünü uzatır.

Bize Ulaşın
ÖNV：Önceki makale yokSONRAKİ：Zırhlı termistör kablosu
SSS Performans Özellikleri

S1: Zırhlı termokupl kabloları için minimum bükülme yarıçapı gereksinimi nedir?
C: Genel olarak bükülme yarıçapı, zırhın dış çapının 5-7 katından az olmamalıdır. Dahili kablo kırılmasını önlemek ve sıcaklık ölçümünü etkilemek için sıcak uç probu mümkün olduğunca bükülmemelidir.

S2: Zırhlı termokupllar yüksek sıcaklıktaki ortamları doğrudan ölçebilir mi?
C: Sıcaklık ölçümünün üst sınırı kılıf malzemesine ve termokupl ölçeğine bağlıdır ve farklı modeller farklı sıcaklık direncine sahiptir; Ultra yüksek sıcaklık koşullarında teknik özelliklerin ve parametrelerin doğrulanması gerekir. Aralığın aşılması yaşlanmayı ve hasarı hızlandıracaktır.

S3: Sıcaklık ölçüm sinyalinin atlamasının ve hatalı değerlerin sebepleri nelerdir?
C: Yaygın nedenler arasında elektromanyetik girişim, zayıf kablo teması ve nemin neden olduğu yalıtım katmanı hasarı yer alır. Parazit ortamları için ekranlama katmanının tek noktadan topraklanmasıyla ekranlanmış tip kullanılması ve kablo terminallerinin sıkılığının kontrol edilmesi önerilir.

S4: Zırhlı termokupl kabloları kullanım için uzatılabilir ve birleştirilebilir mi?
C: İsteğe göre doğrudan bağlanıp genişletmeniz önerilmez. Uzatma için aynı bölüm numaralı kompanzasyon kabloları kullanılmalıdır; Sıradan kabloların karıştırılması ek ısıtma potansiyeli oluşturacak ve önemli ölçüm hatalarına neden olacaktır.

1.1 Ürün adı, modeli, ölçek numarası, dış boru malzemesi ve çalışma sıcaklığı Tablo 1-1'de gösterilmektedir.

Ürün Adı Modelii Termokupl Tipi Dış Kılıf Malzemesi Dış Çap (mm) Maksimum Çalışma Sıcaklığı (°C)
Zırhlı Krom-Nisil Termokupl Kablosu
Zırhlı Krom-Nisil-Mg Termokupl Kablosu 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
Zırhlı Krom-Nisil Termokupl Kablosu
Zırhlı Krom-Nisil-Mg Termokupl Kablosu 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
Zırhlı Krom – Constantan Termokupl Kablosu KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
Zırhlı Demir-Köstence Termokupl Kablosu KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
Zırhlı Bakır-Köstence Termokupl Kablosu KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
Zırhlı PtRh10–Pt Termokupl Kablosu KS S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
Zırhlı PtRh13–Pt Termokupl Kablosu Kore R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
Zırhlı PtRh30–PtRh6 Termokupl Kablosu bilgi bankası B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


Not: Diğer malzemelerden yapılmış ve farklı dış çaplara sahip ürünler, tedarikçi ve müşteri arasındaki istişarede bulunulması halinde temin edilebilir.
1.2 Ürün Standartları
1.2.1 Temel metal zırhlı termokupl kabloları JB/T8205-1999 ve GB/T18404-2001 ile uyumludur
1.2.2 Değerli metal zırhlı termokupl kabloları JB/T 8909-1999'a uygundur
1.2.3 Zırhlı Pt-Rh 30–Pt-Rh 8 termokupl kabloları, QB/T 2405-2004 ile uyumludur

1.3 Zırhlı Termokupl Kablo Modellerini Belirleme Yöntemi:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modelii (KKKN, KEKJKTKS, KR, KB)
4 Kablo Sayısı: İki damarlı için belirtilmemiştir; dört çekirdekli “4” ile gösterilir
G30 Koruyucu Boru Malzemesi: 1Cr18Ni9Ti “B” ile gösterilir
GH3039 “G39” ile gösterilir
GH3030 “G30” ile gösterilir
25Cr-20Ni “2520” ile gösterilir
316L, 304
φ5,0 Kablo Dış Çapı (Φ0,5–8,0 mm)
I Tolerans Sınıfı (Sınıf I, II, III)
GB/T18404 Standart Numara
2001 Standart Yıl

1.4 Ürün boyutları ve izin verilen sapmalar Tablo 1-2'ye uygun olacaktır.

Dış Çap ve Tolerans (mm) KK / KN / KE / KJ / KT KS / Kore / bilgi bankası
Min. Duvar Kalınlığı (mm) Min. Termokupl Tel Çapı (mm) Min. Yalıtım Katmanı Kalınlığı (mm) Min. Duvar Kalınlığı (mm) Min. Termokupl Tel Çapı (mm) Minimum Termoelement Tel Çapı (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Not: Çok damarlı veya tek damarlı zırhlı termokupl kabloları için boru et kalınlığı, termokupl tel çapı ve yalıtım kalınlığında hafif ayarlamalara izin verilir.

1.4 Termokupl Özellikleri ve Toleransları
Farklı modellerdeki zırhlı termokupl kablolarından üretilen zırhlı termokupllar için, referans bağlantı noktası 0 °C olduğunda, termoelektrik potansiyel GB/T 16839.1-1997, “Termokupllar – Bölüm 1: Kalibrasyon Tabloları”na ve farklı sınıflara yönelik toleranslar Tablo 1-3 hükümlerine uygun olacaktır.

Kategori Tolerans Sınıfı Modelii Tür Tolerans (°C) Sıcaklık Aralığı (°C)
Baz Metal Zırhlı Termokupl Kablosu I KK K ±1,5 °C veya ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C veya ±0,4 %t −40 ~ 350
II KK K ±2,5 °C veya ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C veya ±0,75 %t −40 ~ 400
III KK K ±2,5 °C veya ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C veya ±1,5 %t −200 ~ 40
Değerli Metal Zırhlı Termokupl Kablosu II KS S ±1,5 °C veya ±0,25 %t 300 ~ 1100
Kore R 300 ~ 1100
puan KS S ±3,0 °C veya ±0,5 %t 300 ~ 1100
Kore R 300 ~ 1100
II bilgi bankası B ±0,25 %t 600 ~ 1200
III bilgi bankası B ±4,0 °C veya ±0,5 %t 600 ~ 1200

Not: t = ölçülen sıcaklığın mutlak değeri (°C); "pt" standart (sıradan) notu belirtir.

1.5 Yalıtım Direnci
Yalıtım direnci çift teller arasında ve çift teller ile dış kılıf arasında ölçülecektir. Dış çapı <1,5 mm olan kablolar için uygulanan gerilim 75 25 V DC olacaktır; Dış çapı >1,5 mm olan kablolar için uygulanan gerilim 500-50 V DC olacaktır. Oda sıcaklığında ve yüksek sıcaklıklarda metre başına izolasyon direnci Tablo 1-4 hükümlerine uygun olacaktır.

Test Ortamı Modeliis Min. Ölçme Uzunluğu (m) Test Sıcaklığı (°C) Min. Yalıtım Direnci (MΩ/m)
Oda Sıcaklığı KK, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
Yüksek Sıcaklık KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Yüksek Sıcaklık KT 0.5 300 ± 15 500

Not: Zırhlı termokuplların ve zırhlı termokupl kablolarının yalıtım malzemeleri sınırlı elektrik iletkenliğine sahiptir; kablo uzunluğu arttıkça yalıtım direnci azalır. Birim uzunluk başına iletkenlik Sm' (Q'·m'ye eşit) ile gösterilir; 1 m'den uzun kablolar veya termokupllar için yalıtım direnci ·m veya MQ·m cinsinden ifade edilir; yalıtım direnci uzunlukla ters orantılıdır; 1 m'den kısa olanlar için MQ·m. cinsinden ifade edilir.
