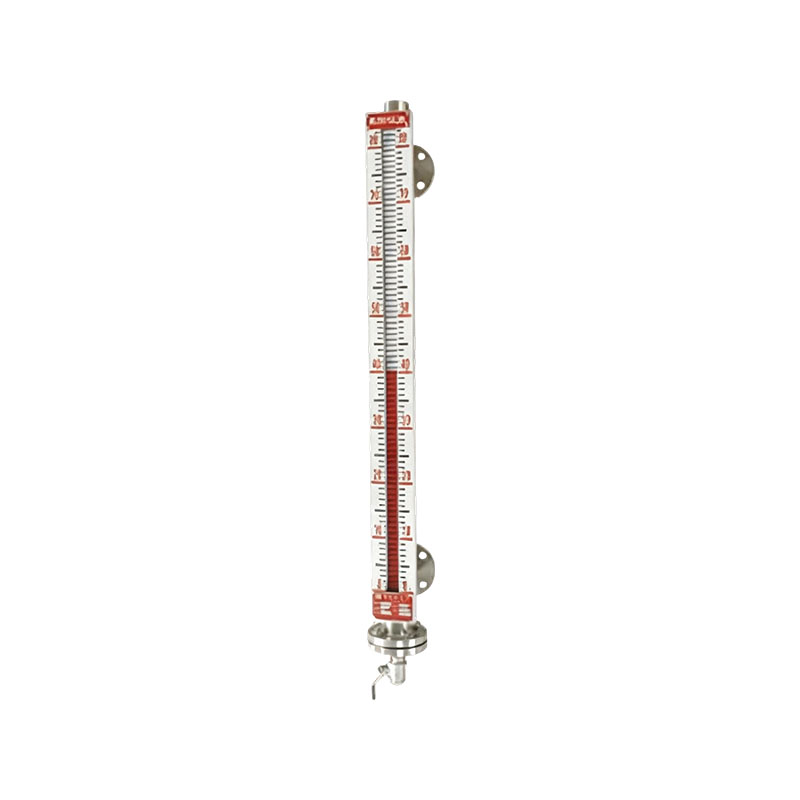

XG/JYZX serisi manyetik seviye göstergesi

XG/JYZX serisi manyetik seviye göstergesi, aynı zamanda manyetik çevirme sütunu veya manyetik çevirme plakası olarak da bilinir. Manyetik şamandıralı seviye göstergesi, yüksek sıcaklık, yüksek basınç, yüksek viskozite ve güçlü korozyon koşulları altında sıvı seviyesini güvenli ve güvenilir bir şekilde ölçebilir. Okuma sezgiseldir, ekran dikkat çekicidir ve ölçüm aralığı geniştir. Mikro anahtarlar ve sıvı seviyesi uzaktan vericileri ile donatılmış olup, üst ve alt limit alarmlarını ve sıvı seviyesi (sınır) kontrolünün yanı sıra uzaktan algılama ve kontrolü de gerçekleştirebilir. Manyetik sıvı seviye göstergesi serisi ürünler, enerji, petrol, kimya, metalurji, çevre koruma, ilaç, gıda vb. gibi çeşitli endüstrilerde sıvı seviyesi ölçümü ve kontrolü için yaygın olarak kullanılmaktadır. XG/JYZX serisi manyetik şamandıra çevirme kolonu seviye göstergesi, seviye göstergesindeki sıvıdaki değişiklikler aslında kabın içindeki sıvı seviyesindeki değişikliklerle tutarlı olacak şekilde kaba bir yan flanş aracılığıyla bağlanır. Seviye göstergesi bölmesinin içindeki silindirik şamandıra ve seviye göstergesinin dışındaki manyetik döner plaka ve anahtar aslında bir dizi manyetik sistemdir. Silindirik şamandıra, döner plakanın içindeki çevirme sütununu ve anahtarın içindeki manyetik bileşenleri manyetik alan aracılığıyla etkiler, böylece sıvı seviyesi değişikliklerini doğrusal olarak görüntüler.
Manyetik çevirme plakasının çevirme sütunu, küçük sütunlu manyetik çelikle donatılmıştır ve tüm çevirme sütunları, 10 mm'lik bir radyal aralıkla alüminyum yuvalara eşit şekilde yerleştirilmiştir. Dönen sütunların yarısı beyaz, diğer yarısı kırmızıdır. Seviye göstergesindeki sıvı seviyesi yükselip düştüğünde, şamandıra buna göre hareket eder ve üstüne monte edilen kalıcı mıknatısın ışın manyetik alanı, dışa doğru dönen plakanın manyetik döner kolonunu 180 ° dönecek şekilde tahrik eder. Sıvı seviyesi yükseldiğinde beyazdan kırmızıya döner. Tersine, sıvı seviyesi düştüğünde ters dönen sütun kırmızıdan beyaza döner. Bu sayede döner sütun, herhangi bir güç kaynağına ihtiyaç duymadan kabın içindeki sıvı seviyesindeki değişiklikleri yansıtabilmektedir. Sıvı ortamı ölçüm göstergelerinden tamamen izole ederek yanıcı, patlayıcı ve toksik ortamların sıvı seviyesi tespiti için güvenli ve güvenilir bir araç ve yöntem sağlar.
UQZ sıvı seviye sensörü, JYZK serisi manyetik şamandıra seviye göstergeleri ile birlikte sıvı seviyesini ölçmek ve sinyalleri iletmek için kullanılır. Sıvı seviyesine karşılık gelen direnç sinyali, verici tarafından standart bir akım sinyali çıkışına dönüştürülür.
İngiltere serisi manyetik anahtar, sıradan manyetik anahtarlara ve çift yönlü tutma manyetik anahtarlarına bölünmüştür ve XG/JJZK su serisi manyetik şamandıra seviye göstergesi ile birlikte kullanılır.

Ürün Özellikleri:
1. Yapı basit, sağlam ve güvenilirdir ve özel bakım gerektirmez.
2. Sıvı ortam ve ölçüm göstergesi tamamen izole edilmiştir.
3. Aşındırıcı, yanıcı, toksik, çalkalanmış ve kirlenmiş sıvıların sıvı seviyesini ölçebilir ve gösterebilir ve yüksek sıcaklık ve yüksek basınç ortamları için uygundur.
4. Manyetik çevirmeli sütun ekranı; harici bir güç kaynağına gerek yoktur. Ölçüm sonuçları devre aracılığıyla uzaktan iletilebilir, böylece uzaktan kontrol ve tespit yapılabilir.
5. Temel tipe ek olarak, yüksek sıcaklık ve düşük basınç tipi, yüksek sıcaklık ve yüksek basınç tipi, ceket tipi, üste monteli tip, korozyon önleyici tip, sıvı gaz tipi, donmaya dayanıklı tip vb. gibi çeşitli sıvı seviye göstergeleri vardır.  Uygulama endüstrisi:
1. Petrokimya endüstrisi: sıvı seviyelerini ve sınır konumlarını izlemek için kullanılan çeşitli depolama tankları, reaktörler, tampon tanklar ve kuleler.
2. Su arıtma ve çevre koruma: Dozaj tanklarındaki, kanalizasyon depolama tanklarındaki, sirkülasyonlu su tanklarındaki ve arıtılmış su depolama tanklarındaki sıvı seviyelerinin ölçümü.
3. Termal ve elektrik gücü: sıcak su tankları, oksijensiz su tankları, ısı eşanjörleri ve yardımcı ekipman kaplarındaki sıvı seviyelerinin izlenmesi.
4. Hafif sanayi, gıda ve ilaç: İçerik tankları, fermantasyon tankları, pişirme tankları ve ham madde depolama tankları için sıvı seviyesi tespiti.
